FDC6312P

FDC6312P 产品概述

FDC6312P 是一款高性能的双 P 沟道场效应晶体管（MOSFET），采用表面贴装型（SMD）封装，设计用于高效能的电力开关和负载驱动应用，其典型封装为 SuperSOT™-6。该器件由安森美（ON Semiconductor）公司制造，具备多种实用特性，非常适合需要低功耗和高效率的电子电路。

主要规格参数

• 安装类型: 表面贴装型
• FET 类型: 双 P 沟道
• 功率 - 最大值: 700 mW
• 连续漏极电流 (Id): 2.3 A
• 漏源电压 (Vdss): 20 V
• 不同 Id、Vgs 时导通电阻（最大值）: 115 毫欧 @ 2.3A，4.5V
• 不同 Vgs 时栅极电荷 (Qg)（最大值）: 7 nC @ 4.5V
• 不同 Vds 时输入电容 (Ciss)（最大值）: 467 pF @ 10V
• 工作温度范围: -55°C ~ 150°C
• 阈值电压 (Vgs(th))（最大值）: 1.5V @ 250µA

功能与特点

FDC6312P 具有逻辑电平门特性，使其在低电压下仍能保持良好的导通性能，非常适合直接与微控制器或其他数字电路接口。其低导通电阻（R_DSon）确保了在负载条件下最低的能量损失，从而提升整体电路效率，并且在功率管理应用中充分利用其最大功率输出能力。

该 MOSFET 的阈值电压 (Vgs(th)) 约为 1.5V，使得在较低的栅极电压下便可实现导通，配合其适中的栅极电荷特性，对于快速开关条件下的应用尤为有效，能够满足高频切换的需求。在交流或直流电压变换器、负载开关、和功率放大器等电路设计中，FDC6312P 提供了良好的表现。

应用场景

FDC6312P 可广泛用于多种电子产品的设计中，特别是在以下领域：

1. 电源管理: 适用于开关电源、DC-DC 转换器等。
2. 负载开关: 可用于控制照明、马达或其他电气负载。
3. 电池供电设备: 由于其低功耗特性，非常适合于便携式电子产品。
4. 消费电子: 广泛应用于个人电子设备、家用电器以及智能设备中。

环境适应能力

FDC6312P 设计上能够在 -55°C 到 150°C 的宽温度范围内稳定工作，保证在各种苛刻环境下依然保持高效能。这一特性对于工控、汽车电子以及其他要求严苛环境的应用尤为重要，确保产品的可靠性和稳定性。

封装与绿色环保

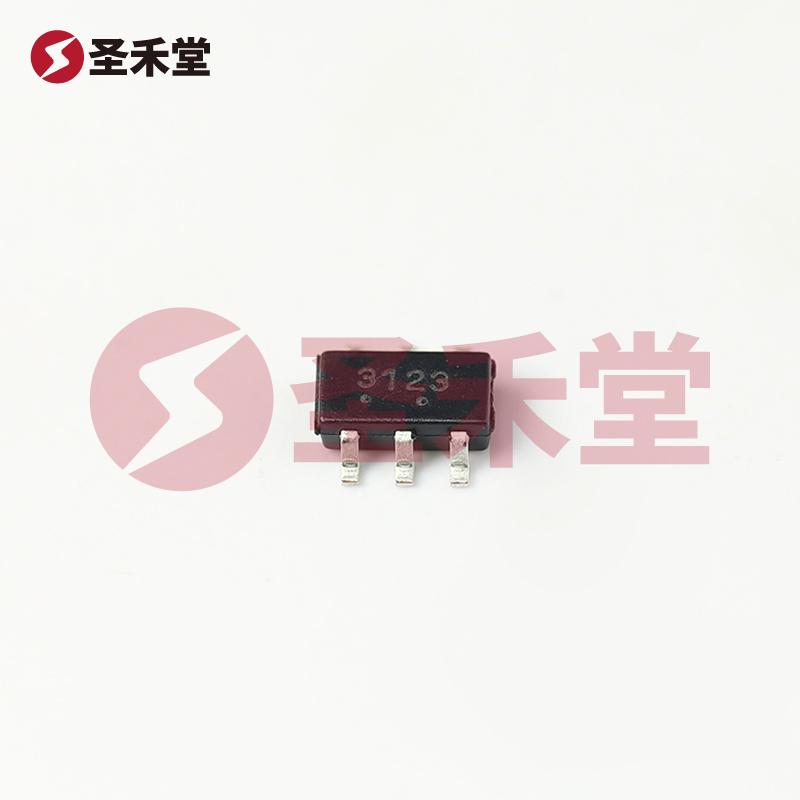

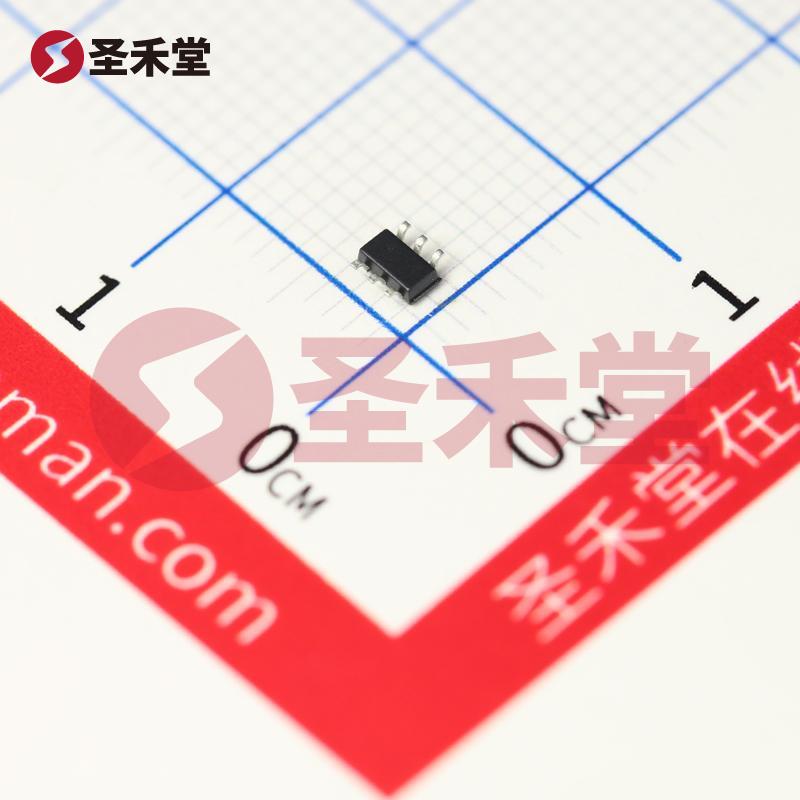

FDC6312P 采用 SuperSOT™-6 封装，不仅小巧，占用空间小，还确保良好的散热效能，有助于提升工作性能。同时，该封装材料符合环保标准，无铅设计，支持绿色电子产品的开发。

结论

综上所述，FDC6312P 是一款出色的双 P 沟道逻辑电平 MOSFET，其卓越的电气性能和可靠的环境适应能力使得它成为各类高效电源设计和负载驱动应用的理想选择。随着电子产品对高效能和环境友好的需求不断增加，FDC6312P 的引入无疑将推动相关行业的发展和创新。
