ZXTN2040FTA
ZXTN2040FTA参数
| 晶体管类型 | NPN | 电流 - 集电极 (Ic)（最大值） | 1A |
| 电压 - 集射极击穿（最大值） | 40V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 500mV @ 100mA，1A |
| 电流 - 集电极截止（最大值） | 100nA | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 300 @ 500mA，5V |
| 功率 - 最大值 | 350mW | 频率 - 跃迁 | 150MHz |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23-3 |
ZXTN2040FTA手册
ZXTN2040FTA概述
ZXTN2040FTA 产品概述
ZXTN2040FTA是一款高性能NPN晶体管，具有卓越的电流承载能力和广泛的应用场景。它由DIODES（美台）公司出品，采用SOT-23封装，适合表面贴装技术（SMT），从而实现了更高的集成度和更小的占用空间。这款产品特别适用于低功耗开关、线性放大和其他一般用途的电子电路，成为了现代电子设计中的重要组成部分。
基本参数
晶体管类型：ZXTN2040FTA是一款NPN类型的晶体管，适用于需要电流控制的电路。这意味着在输入端（基极）施加小电流，可以控制更大电流在集电极和发射极之间流动，从而实现高效放大和开关控制。
最大集电极电流（Ic）：该器件能够承受的最大集电极电流为1A，这使得它在需处理较大负载的应用中表现出色。适用于电机驱动、照明控制以及其他能够处理相对较大电流的电路。
集射极击穿电压（Vceo）：ZXTN2040FTA的最大集射极击穿电压为40V，因此能够在多个电源电压下安全工作，有效防止因过压造成的损坏。
饱和压降（Vce(sat)）：在电流为100mA和1A时，饱和压降最大为500mV。这一特点对于功耗要求高的电路应用尤为重要，因为较低的饱和压降能够显著降低功率消耗，提高能效。
截止电流（Ic切断）：在集电极截止状态下，最大截止电流为100nA，表现出极低的泄漏电流，适合高灵敏度应用。
直流电流增益（hFE）：在500mA和5V的条件下，ZXTN2040FTA的直流电流增益（hFE）最小为300，显示出优良的放大能力。这使得该器件可以用于各种放大器电路中，提供优质信号放大。
功率处理能力：该晶体管的最大功率为350mW，适用于多种普通应用场景，尤其在小型设备中具有显著优势。
频率响应：ZXTN2040FTA的跃迁频率为150MHz，具有良好的高频特性，支持高速开关应用。
工作温度范围：工作温度范围在-55°C到150°C之间，表明其在极端环境下的稳定性，广泛适用于工业和汽车电子等领域。
应用场景
ZXTN2040FTA广泛应用于计算机、通信、消费电子、汽车电子、工业控制等多个领域。由于其卓越的性能，适合用于：
- 开关电源：可用作开关控制元件，提高电源转换效率。
- 信号放大：在音频放大器和射频应用中进行信号放大。
- 开关控制电路：如继电器驱动、LED驱动和电机控制等。
- 线性放大器：用于各种模拟信号处理电路。
封装与设计特性

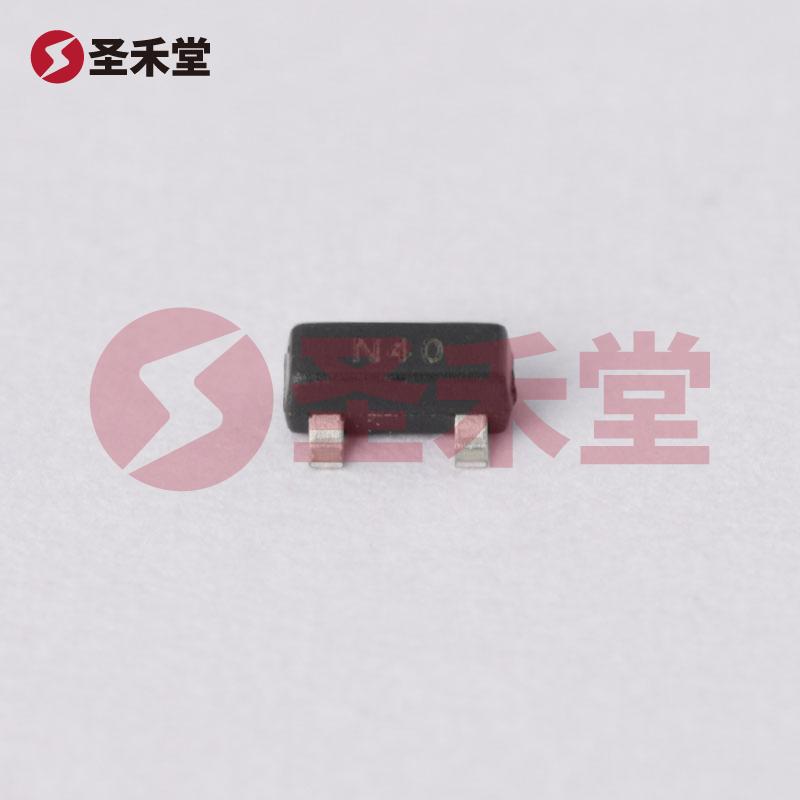

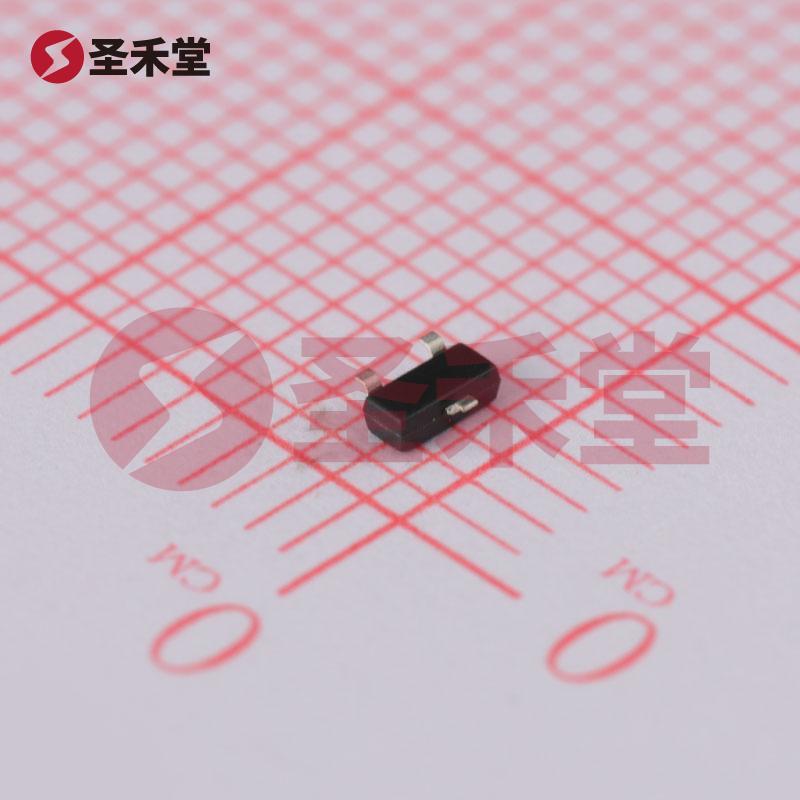

ZXTN2040FTA采用SOT-23封装，体积小巧，适合现代电子产品的小型化设计。其设计使布局更加灵活，便于实现高密度电路板设计。表面贴装技术的应用不仅提高了组装效率，还降低了生产成本。
总结
总的来说，ZXTN2040FTA是一款功能强大的NPN晶体管，凭借其高电流处理能力、低饱和压降和出色的频率特性，成为了一系列电子应用中的理想选择。其耐高温、低功耗及高增益的特性，使其在多种工作环境中都能表现出色。无论是在专业设计还是商业应用中，ZXTN2040FTA都提供了可靠的性能和灵活的解决方案。
