ZHCS2000TA

ZHCS2000TA 产品概述

1. 产品简介

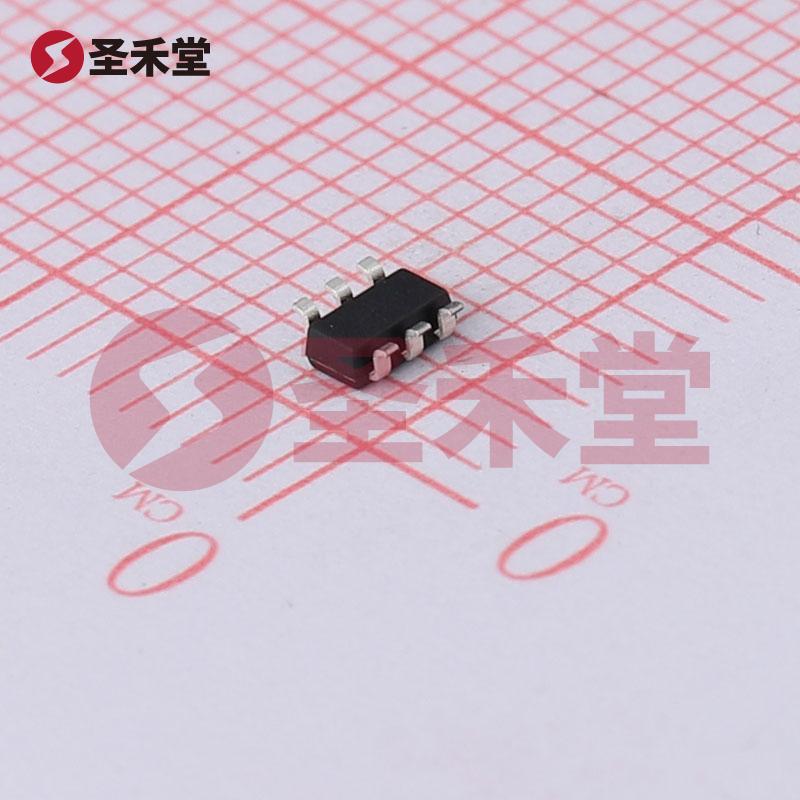

ZHCS2000TA是一款高性能肖特基二极管，专为表面贴装应用设计，采用SOT-26封装。其主要特性包括最高直流反向耐压（Vr）为40V，能够承受高达2A的平均整流电流（Io），并具备快速恢复特性。其低正向压降（Vf）为420mV（在2A时），使其在各种电源管理和整流电路中表现出色。

2. 主要参数

• 直流反向耐压（Vr）: 40V
• 平均整流电流（Io）: 2A
• 正向压降（Vf）: 420mV @ 2A
• 反向恢复时间 (trr): 5.5ns
• 反向泄漏电流: 300µA @ 30V
• 电容: 50pF @ 25V，频率为1MHz
• 工作温度范围: 最高125°C
• 封装类型: SOT-26

3. 性能特点

ZHCS2000TA具有多个突出的性能特征，适用于各类现代电子设备。其低正向压降使得二极管在工作时的能量损耗降至最低，提高了电路的整体效率，尤其是在功率转换和整流应用中。此外，其反向恢复时间的短暂性（<5.5ns）让其在高频开关电源和其他要求快速响应的场合下表现极为理想。

4. 应用领域

ZHCS2000TA广泛应用于电源管理模块 (PMU)、DC-DC转换器、整流电路、反向电压保护以及高频开关电源等领域。其适合用于便携式设备、消费电子、工业以及汽车电子系统等重要场合。

5. 可靠性与稳定性

该肖特基二极管在工作时具备较低的反向泄漏电流，使其在严苛的环境条件下仍能保持高效稳定的工作性能。此外，ZHCS2000TA的高工作温度范围（最高可达125°C）进一步增强了其适应性和可靠性，能够满足各种工业和消费电子产品的需求。

6. 设计考虑

在设计电路时，工程师需要考虑到ZHCS2000TA的正向压降和反向恢复特性，以实现最佳的性能。在功率设计过程中，可以利用其快速恢复特性，优化开关频率，以提高整体能效。同时，考虑到其封装尺寸（SOT-26），在PCB设计中需要适当安排布局，以保证散热和电流承载能力。

7. 结论

总体而言，ZHCS2000TA是一款可靠、高效的肖特基二极管，适合多种高频、高效能的电子应用。凭借其优异的电气性能和小巧的封装，ZHCS2000TA无疑将是现代电子设计师在选择快速恢复二极管时的理想选择。针对未来的电子产品和技术趋势，ZHCS2000TA能够满足越来越高的整流效率和系统紧凑性的要求，为新一代电子设备的设计与开发注入更多创新可能。
