VS-30BQ060HM3/9AT
VS-30BQ060HM3/9AT参数
| 封装/外壳 | DO-214AB，SMC | 反向耐压VR（最大值） | 60V |
| 平均整流电流IF | 3A | 正向压降VF | 580mV@3A |
| 反向漏电流IR | 500µA@60V | 速度 | 快速恢复=<500ns，>200mA（Io） |
| 二极管类型 | 肖特基 | 安装类型 | 表面贴装(SMT) |
| 湿气敏感性等级（MSL） | 1（无限） | 电压 - DC 反向 (Vr)（最大值） | 60V |
| 电流 - 平均整流 (Io) | 3A | 不同 If 时电压 - 正向 (Vf) | 580mV @ 3A |
| 不同 Vr 时电流 - 反向泄漏 | 500µA @ 60V | 不同 Vr、F 时电容 | 180pF @ 5V，1MHz |
| 供应商器件封装 | DO-214AB（SMC） | 工作温度 - 结 | -55°C ~ 150°C |
VS-30BQ060HM3/9AT手册
VS-30BQ060HM3/9AT概述
VS-30BQ060HM3/9AT 产品概述
概述

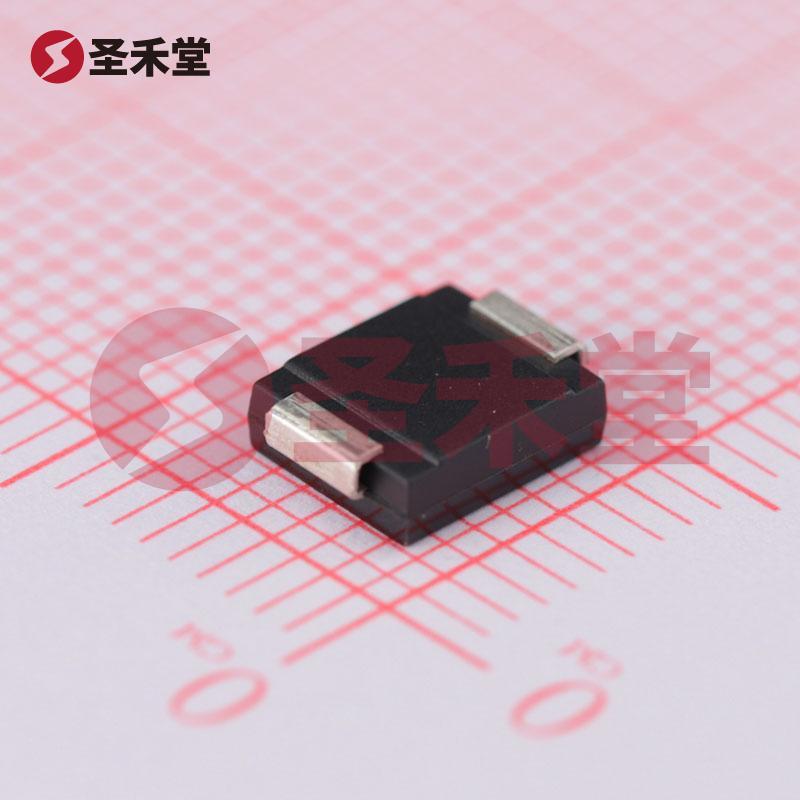

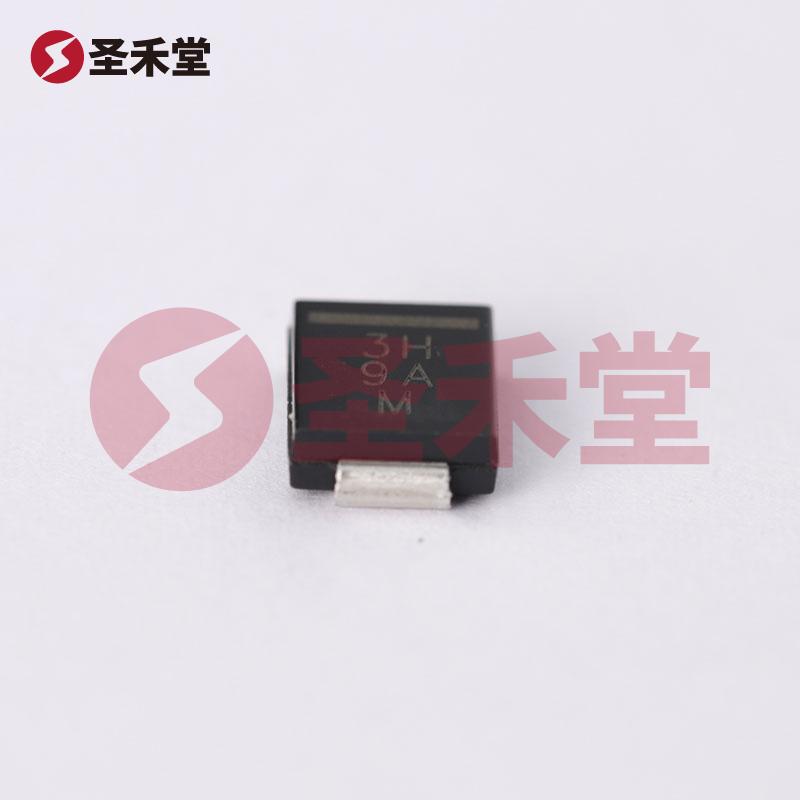

VS-30BQ060HM3/9AT 是一款高性能的肖特基二极管，由知名电子元件制造商 VISHAY（威世）生产，采用 DO-214AB（SMC）封装。该二极管在电源管理和逆向电压处理应用中表现出色，广泛应用于开关电源、功率转换、电池管理系统以及各种便携式设备，因其快速恢复特性而受到了电子工程师的青睐。
主要参数
封装类型: VS-30BQ060HM3/9AT 使用 DO-214AB（SMC）封装，具有良好的热性能和为表面贴装 (SMT) 设计，适用于自动化生产线，并方便快速的PCB设计与布局。
反向耐压: 该肖特基二极管的最大反向耐压值为 60V，能够有效应对各种应用环境下的电压需求，确保电路安全运行。
平均整流电流: 二极管的平均整流电流为 3A，确保在高负载工作情况下的稳定性，适用于大部分高功率电源应用场合。
正向压降: 在 3A 的工作电流下，正向压降 (VF) 为 580mV，较低的压降有效降低了功耗，提高了整体能效。特别是在高频开关应用中，有助于减少发热量，从而提升系统可靠性。
反向漏电流: 在 60V 的反向电压下，反向漏电流为 500µA，确保在高电压环境下仍然维持良好的绝缘能力，这对于高压电路至关重要。
恢复特性: 本产品具备快速恢复特性，恢复时间小于 500ns，特别适用于高频开关电源和快速脉冲电路，保证快速电流转换，减少开关损耗。
电容: 在不同的反向电压和频率条件下，该二极管的电容值为 180pF (在 5V，1MHz 时测得)，这种较小的电容特性有助于提升电路的电迁移性能，减少信号延迟。
工作温度范围: 该元件的结温范围为 -55°C 至 150°C，使其适用于极端环境下的各种应用，增强了设计的灵活性。
湿气敏感性等级 (MSL): 该元件的湿气敏感性等级为 1，意味着其在储存和使用过程中不会受到湿气影响，便于长期储存和应用。
应用场景
VS-30BQ060HM3/9AT 主要被用于以下几种应用场景：
- 开关电源: 在 AC-DC 转换过程中用作整流元件，能有效提升能效。
- 太阳能逆变器: 用于响应太阳能电池板所产生的电流与电压，保障逆变流程的顺畅。
- 电池管理系统: 保护电池在充电与放电过程中的稳定性，最大限度地减少能量损失。
- 功率模块: 在功率放大及控制过程中提供快速响应的电流管理。
- LED 驱动电路: 常用于提供稳定的电流源，驱动高亮度LED应用。
结论
通过结合其高性能参数和宽广的应用场景，VS-30BQ060HM3/9AT 不仅有效满足了现代电子产品日益增长的能效需求，也为开发更为高效、可靠的电源解决方案提供了新选择。凭借 VISHAY 的品牌信誉和技术积累，这款肖特基二极管无疑是高性能电源设计中不可或缺的元件之一。
