VS-30BQ040-M3/9AT
VS-30BQ040-M3/9AT参数
| 直流反向耐压（Vr） | 40V | 平均整流电流（Io） | 3A |
| 正向压降（Vf） | 530mV @ 3A | 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 40V | 电流 - 平均整流 (Io) | 3A |
| 不同 If 时电压 - 正向 (Vf) | 530mV @ 3A | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 不同 Vr 时电流 - 反向泄漏 | 500µA @ 40V | 不同 Vr、F 时电容 | 230pF @ 5V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | DO-214AB，SMC |
| 供应商器件封装 | SMC | 工作温度 - 结 | -55°C ~ 150°C |
VS-30BQ040-M3/9AT手册
VS-30BQ040-M3/9AT概述

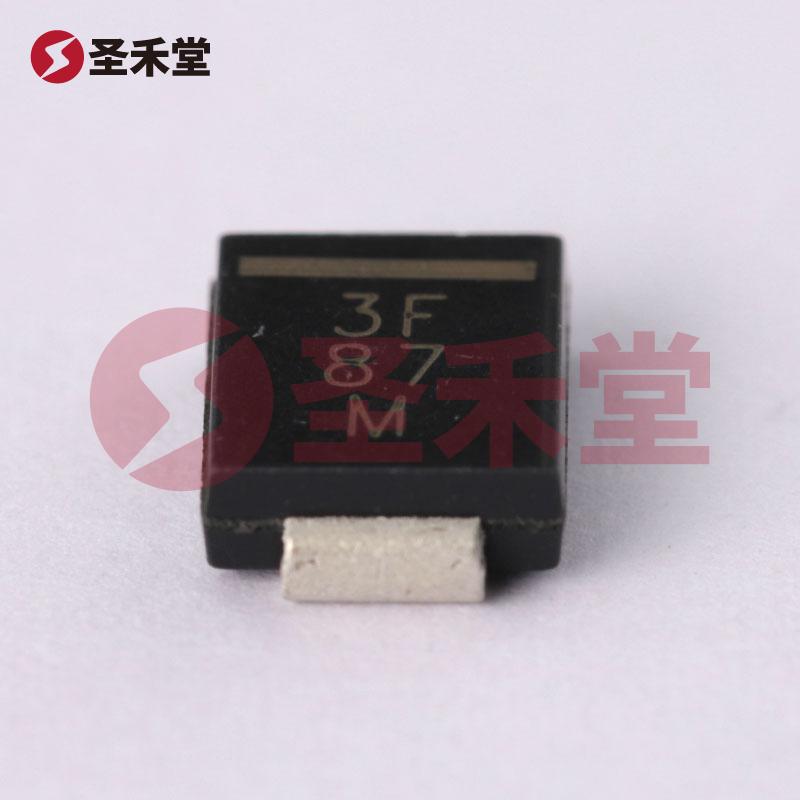

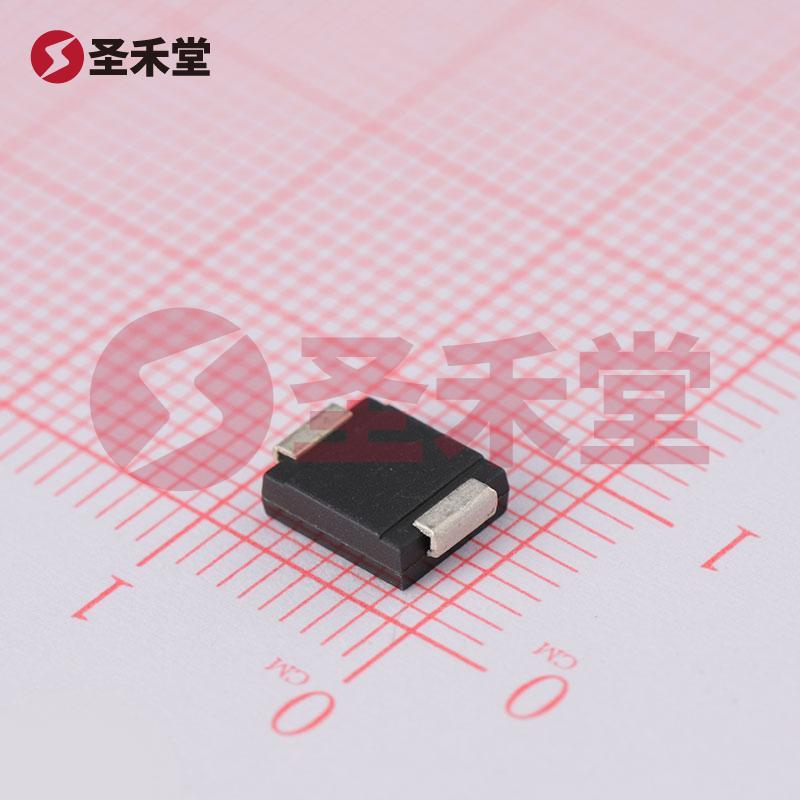

产品概述：VS-30BQ040-M3/9AT 肖特基二极管
随着电子技术的不断进步，肖特基二极管因其出色的性能而广泛应用于各类电源管理、整流和电路保护等领域。VISHAY（威世）推出的VS-30BQ040-M3/9AT是一款高性能的肖特基二极管，具备优异的电气特性和可靠的性能表现，满足现代电子设备对高效率和可靠性的要求。
基本参数
VS-30BQ040-M3/9AT的核心参数包括：
- 直流反向耐压 (Vr)：40V
- 平均整流电流 (Io)：3A
- 正向压降 (Vf)：530mV @ 3A
- 反向泄漏电流：500µA @ 40V
- 工作温度范围：-55°C ~ 150°C
- 封装类型：DO-214AB (SMC)
这些参数使得VS-30BQ040-M3/9AT在实际应用中表现出色，特别适用于需要高频和高效率工作条件的电路。
性能特点
低正向压降：530mV的正向压降在3A条件下，意味着在高负载情况下，可以显著降低能量损耗，提高整体电路效率。这对于电源管理系统、DC-DC转换器以及其他高效整流应用尤为重要。
快速恢复特性：该二极管的恢复速度小于500ns，适合用于需要快速开关控制的电源应用，特别是在高频开关电源和脉冲负载场合，可以有效降低开关损耗，提升系统的整体性能。
优良的温度稳定性：拥有-55°C到150°C的宽温工作范围，VS-30BQ040-M3/9AT在各种严格的环境中均能稳定运作，适用于工业控制、自动化设备以及汽车电子等多个领域。
表面贴装工艺（SMC）：该产品采用DO-214AB表面贴装封装，旨在满足现代SMT（表面贴装技术）生产要求，适合大批量生产和高度自动化的组装过程，方便在多种PCB设计中灵活应用。
低反向泄漏电流：在40V电压下，其反向泄漏电流仅为500µA，这一特性使其能够有效防止能量消耗和提高电源效率，在高效能系统中至关重要。
应用场景
VS-30BQ040-M3/9AT二极管的广泛应用涵盖了多个领域，包括但不限于：
- 电源供应装置：在DC-DC转换器、开关电源和整流电路中常用于高效率电源设计。
- 电动汽车：可用于驱动和充电系统，以高效能和低电能损耗的特性支持电动车的功率转换和管理。
- 太阳能逆变器：在可再生能源应用中，作为逆变器的一部分，提高能量转换效率。
- 消费电子产品：如手机、笔记本电脑以及各种智能设备中，提供优质电源解决方案。
- 工业自动化：适用于传感器、控制器等设备，提供高可靠性的供电支持。
结论
综上所述，VS-30BQ040-M3/9AT肖特基二极管凭借其低正向压降、快速恢复特性、较低的反向泄漏电流以及宽广的工作温度范围，成为众多高效能电路设计的理想选择。作为VISHAY（威世）旗下的一款旗舰产品，这款二极管不仅满足了电子行业的高要求，也为各种应用提供了可靠的电气性能保障。无论是在工业、汽车还是消费电子领域，VS-30BQ040-M3/9AT都显示出其卓越的性能和强大的市场竞争力。
