VS-12CWQ10FN-M3

产品概述：VS-12CWQ10FN-M3

概述

VS-12CWQ10FN-M3是一款由威世（VISHAY）生产的高性能肖特基二极管。该器件采用表面贴装型的D-PAK（TO-252AA）封装，设计用于需要高效率和快速开关性能的电子电路。特别适合在电源管理、逆变器、LED驱动和各种开关电源应用中的整流及电流控制。

关键特性

1. 二极管配置：本器件配置为1对共阴极，便于在多种电路设计中灵活应用。
2. 电压和电流规格：
   • 最大反向电压（Vr）为100V，适合大多数中等电压范围的应用。
   • 平均整流电流（Io）为6A（每个二极管），为负载提供稳定、可靠的电流支持。
3. 正向电压降（Vf）：在12A负载下，正向电压降为950mV，这意味着在高负载时二极管表现出色，能有效降低功耗和热量生成。
4. 反向泄漏电流：在100V反向电压下，反向泄漏电流仅为1mA，显示出良好的密封性能，减少电流损耗。
5. 切换速度：快速恢复特性，最大恢复时间小于等于500ns，在需要高频率开关的应用场景中表现突出。
6. 广泛的工作温度范围：结温最大可达150°C，使其非常适合高温环境下的应用需求。
7. 安装类型：表面贴装型设计（SMD），便于自动化生产和装配，降低了装配难度，提高了生产效率。

应用场景

VS-12CWQ10FN-M3适用于多个应用领域，包括但不限于：

• 开关电源：用于整流和电流调整，保证电源稳定性与效率。
• 逆变器：在光伏和风能等可再生能源系统中，帮助实现高效能量转换。
• LED驱动器：提供可靠的整流解决方案，确保LED灯具的长寿命和高效率运行。
• 电源管理系统：适用于全面的电源管理，优化电能的使用和存储。

性能优势

1. 高效率：肖特基二极管因其低正向压降而在整流效率上显著优于普通二极管，因此在高功率应用中能显著降低能量损失。
2. 散热性能：D-PAK封装设计提供了良好的热管理，能够有效减轻过热问题，提高器件的使用寿命。
3. 可靠性：威世品牌在电子元器件领域享有良好的声誉，产品经过严格测试，确保其在各种应用场景下的可靠性与稳定性。

封装与脚位

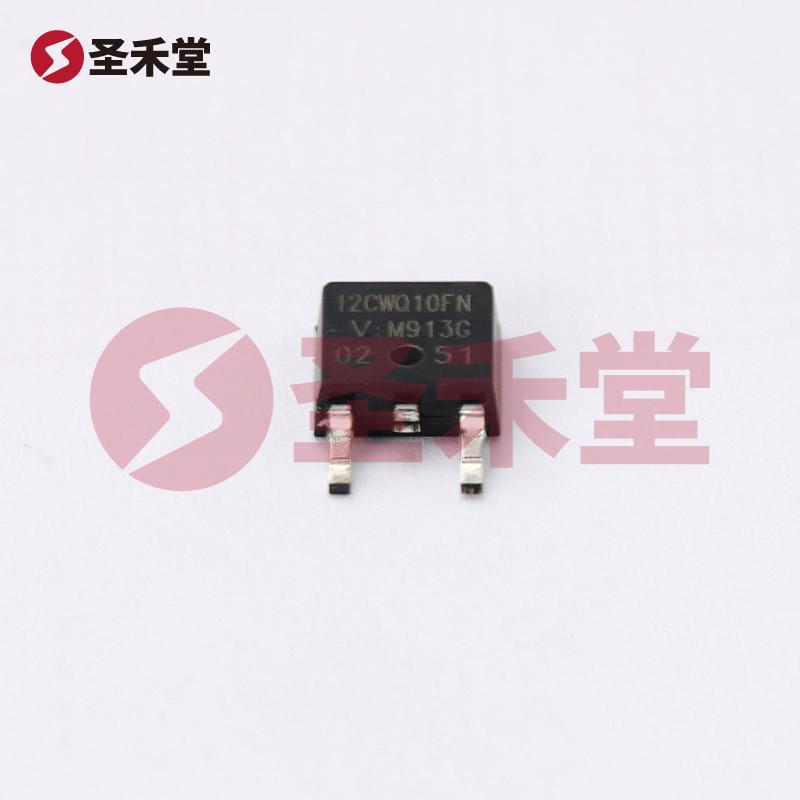

VS-12CWQ10FN-M3采用TO-252-3（DPAK）封装，具备良好的机械强度和电气属性，适合于自动贴片设备和手工焊接工艺。其结构设计使之在高密度PCB布局中也能保持良好的性能。

总结

VS-12CWQ10FN-M3是一款高效能的肖特基二极管，凭借其优越的电气特性和灵活的应用潜力，成为各种电子设备中不可或缺的组件。无论是在高频开关电源、逆变器还是LED驱动器的设计中，均能够提供高效、可靠的性能，是现代电子设计中的理想选择。选择VISHAY的VS-12CWQ10FN-M3，定能让您在设计和应用中如虎添翼。
