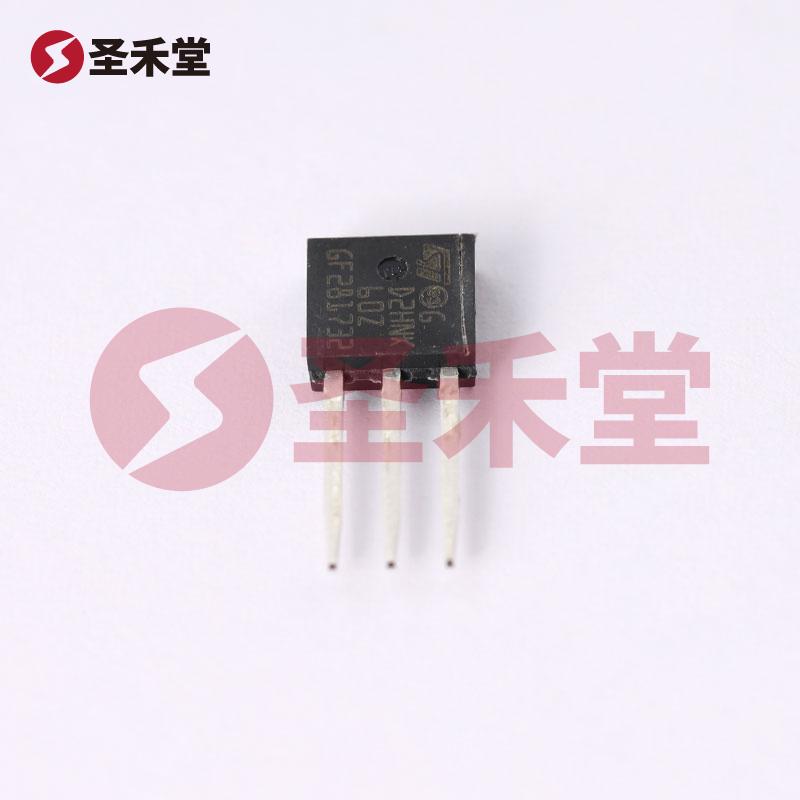

STD2HNK60Z-1 产品实物图片

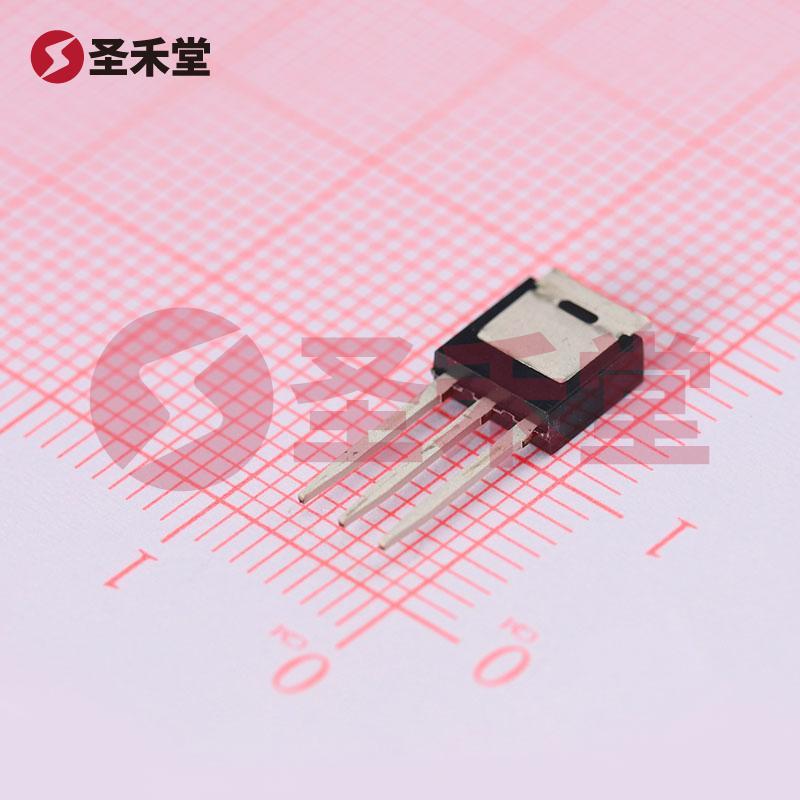

STD2HNK60Z-1 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

STD2HNK60Z-1

商品编码: BM0000285598
品牌 :
ST(意法半导体)
封装 :
TO-251-3 短引线,IPak,TO-251AA
包装 :
管装
重量 :
1.3g
描述 :
场效应管(MOSFET) 45W 600V 2A 1个N沟道 TO-251(IPAK)
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
2.4
按整 :
管(1管有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥2.4
--
100+
¥1.92
--
750+
¥1.71
--
1500+
¥1.62
--
18000+
产品参数
产品手册
产品概述

STD2HNK60Z-1参数

漏源电压(Vdss)600V连续漏极电流(Id)(25°C 时)2A
栅源极阈值电压4.5V @ 50uA漏源导通电阻4.8Ω @ 1A,10V
最大功率耗散(Ta=25°C)45W类型N沟道
FET 类型N 通道技术MOSFET(金属氧化物)
25°C 时电流 - 连续漏极 (Id)2A(Tc)驱动电压(最大 Rds On,最小 Rds On)10V
不同 Id、Vgs 时导通电阻(最大值)4.8 欧姆 @ 1A,10V不同 Id 时 Vgs(th)(最大值)4.5V @ 50µA
不同 Vgs 时栅极电荷 (Qg)(最大值)15nC @ 10VVgs(最大值)±30V
不同 Vds 时输入电容 (Ciss)(最大值)280pF @ 25V功率耗散(最大值)45W(Tc)
工作温度-55°C ~ 150°C(TJ)安装类型通孔
供应商器件封装I-PAK封装/外壳TO-251-3 短引线,IPak,TO-251AA

STD2HNK60Z-1手册

STD2HNK60Z-1概述

产品概述:STD2HNK60Z-1 N沟道 MOSFET

一、基本信息

STD2HNK60Z-1是ST(意法半导体)公司推出的一款N沟道金属氧化物半导体场效应管(MOSFET),专为高电压和中等电流应用设计,能够承载高达600V的漏源电压和2A的连续漏极电流,适用于广泛的功率转换和开关调节电路。这款MOSFET在热管理性能方面表现优良,具备高达45W的最大功率耗散能力,并在-55°C至150°C的广泛工作温度范围内提供可靠的性能。

二、主要参数

  1. 漏源电压 (Vdss):最高可达600V,适合高电压应用。
  2. 连续漏极电流 (Id):在25°C时可承受2A,适合多种中等功率负载。
  3. 栅源极阈值电压 (Vgs(th)):4.5V @ 50µA,为驱动电路设计提供了灵活性。
  4. 漏源导通电阻 (Rds(on)):最大值为4.8Ω @ 1A,10V,保证了在开关状态下的低能量损耗。
  5. 最大功率耗散 (Pd):在25°C的环境温度下,最大为45W,适用于高功率应用需求。
  6. 栅极电荷 (Qg):最大限值为15nC @ 10V,优化了开关速度和效率。
  7. 输入电容 (Ciss):最大值为280pF @ 25V,提升了高频开关性能。
  8. 工作温度范围:-55°C至150°C,极大地拓展了应用场景。

三、应用场景

STD2HNK60Z-1适用于多种应用,包括但不限于:

  • 开关电源(SMPS):得益于其高电压和中等电流能力,该MOSFET非常适合用于开关电源的主电路部分,能有效提高电源转换效率。
  • 电机驱动:在电机控制器中,该MOSFET可用于驱动各种类型的电机,如直流电机和步进电机。
  • 逆变器:适合用于太阳能逆变器、UPS系统等,提供控制和转换功能。
  • 自动化设备:在智能家居和工业自动化中,该MOSFET可作为开关元件,提供高效的电源管理。

四、封装与安装

STD2HNK60Z-1采用通孔封装TO-251-3(I-PAK),该封装形式适合于散热和机械强度要求较高的应用。短引线设计不仅有助于降低电感,也便于在PCB上进行安装,方便在紧凑型设计中使用。

五、总结

STD2HNK60Z-1是一款高性能的N沟道MOSFET,凭借其600V的高漏源电压、2A的连续漏极电流、45W的功率耗散能力以及优越的热特性,成为中高压应用中的理想选择。其多样的应用场景包括开关电源、电机驱动及逆变器等,在现代电气和电子设备中具备广泛的市场需求。借助ST的技术积累和生产工艺,STD2HNK60Z-1为设计师提供了一个高效、可靠且经济的解决方案。
