SMCJ33A

SMCJ33A 产品概述

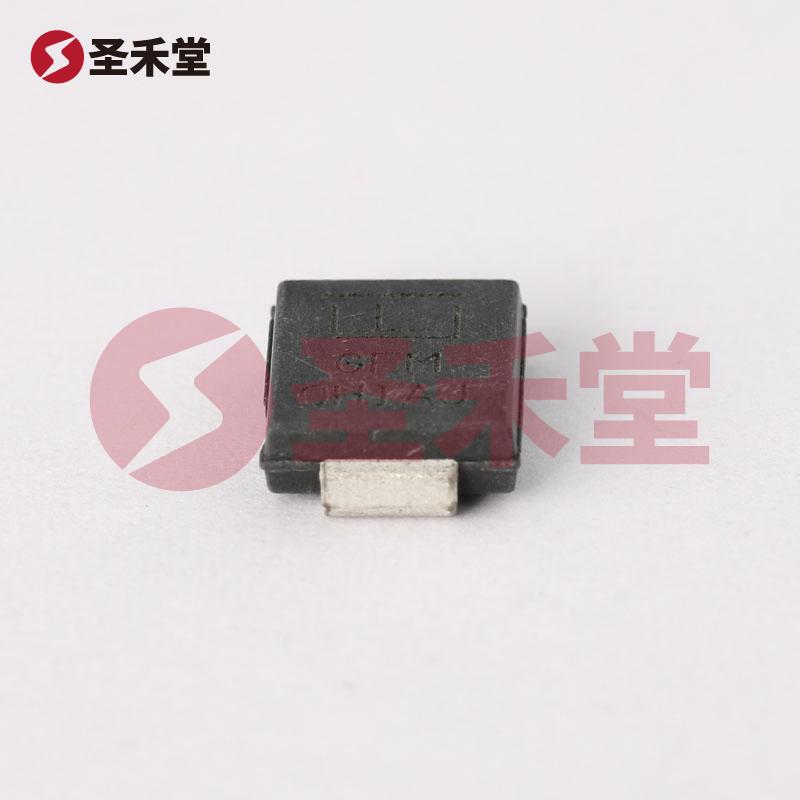

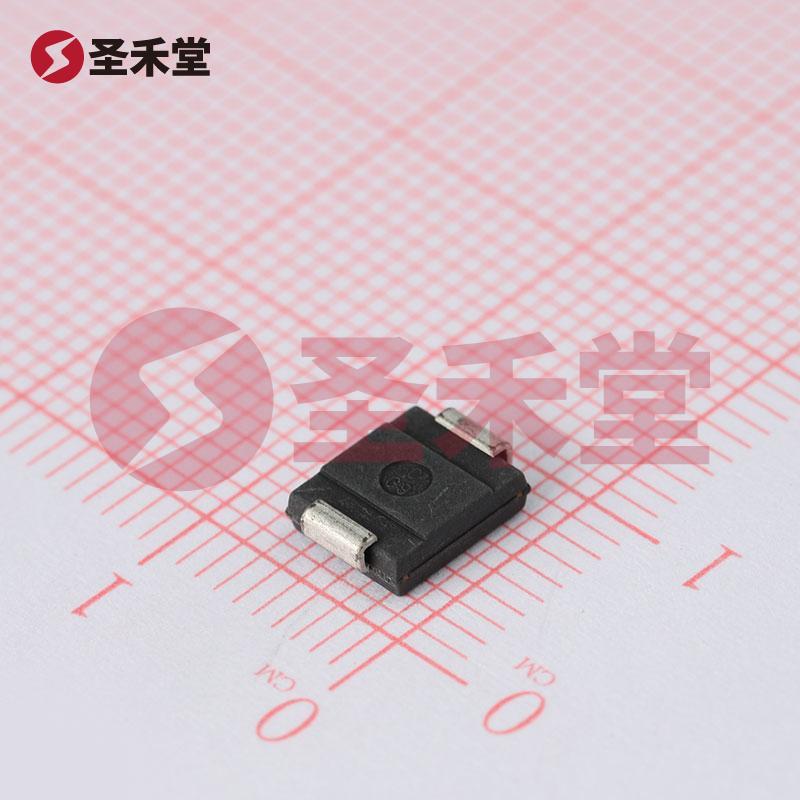

SMCJ33A 是一款由美国力特（Littelfuse）公司生产的表面贴装型瞬态电压抑制（TVS）二极管，主要用于电源线路的瞬态电压保护。此元器件被广泛应用于各种电子设备和电路中，以防止由于雷击、静电放电（ESD）或电压瞬变导致的过电压损坏。SMCJ33A 的性能参数彰显其在电压保护领域的出色效率与可靠性。

基本参数

• 极性: 单向（Unidirectional），适用于只需在一个方向上进行电压保护的应用。
• 类型: 齐纳二极管，专为击穿电压特性设计，能够在特定电压下迅速导通，抑制电压波动。
• 安装类型: 表面贴装型，方便集成到现代紧凑型电路设计中，兼容多种PCB设计。
• 封装: SMC（DO-214AB），提供优异的热管理能力和可靠的物理保护。

关键电气参数

1. 击穿电压（V_Br）:

   • 最小击穿电压为 36.7V，确保在超过该电压时能够及时导通，保护后续电路不受到过高电压的影响。

2. 反向关断电压（V_RWM）:

   • 该元件的典型反向关断电压为 33V。这一特性对于器件在正常工作状态下的稳定性至关重要。

3. 箝位电压（V_C）:

   • 最大箝位电压为 53.3V。在瞬态电压尖峰事件中，SMCJ33A 能够限制电压不超过此值，从而保护后端电路。

4. 峰值脉冲电流（I_pp）:

   • 可承载的峰值脉冲电流达到 28.2A（10/1000µs），显示出其在快速瞬变条件下的出色电流承载能力。
   • 该设备能承受的峰值脉冲功率为 1500W（1.5kW），适用于高能量瞬态保护。

工程应用

SMCJ33A 的应用广泛，涵盖了多个领域，包括但不限于：

• 电源线路保护: 在电源供应和分配系统中，SMCJ33A 可以有效保护电源设备免受瞬态电压冲击。
• 汽车电子: 车载设备对于电源稳定性要求极高，该元器件有效抑制瞬时电压波动，保障车辆电子系统的正常运行。
• 计算机及通讯设备: 随着数据中心和网络设备日益增长的需求，保障电路的稳定性和安全性显得尤为重要。

环境及可靠性

• 工作温度: SMCJ33A 的工作温度范围广泛，从 -55°C 到 +150°C，确保其在极端环境条件下仍能稳定工作。
• 长期可靠性: 力特公司在制造过程中严格控制质量，以确保产品的长期可靠性和性能稳定。

结论

综合来看，SMCJ33A 是一款在电压保护应用中表现优秀的TVS二极管，具有多项优势，如高击穿电压、低反向关断电压、强大的脉冲电流承载能力和广泛的工作温度范围，适合用于各种应用场景。凭借其可靠性与卓越性能，SMCJ33A 是现代电子设备重要的保护元件，能够有效延长产品的使用寿命并提高系统稳定性。
