漏源电压(Vdss) | 150V | 连续漏极电流(Id)(25°C 时) | 530mA |
栅源极阈值电压 | 4.5V @ 250uA | 漏源导通电阻 | 1.2Ω @ 500mA,10V |
最大功率耗散(Ta=25°C) | 750mW | 类型 | P沟道 |
FET 类型 | P 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 530mA(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 6V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 1.2 欧姆 @ 500mA,10V | 不同 Id 时 Vgs(th)(最大值) | 4.5V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 12nC @ 10V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 510pF @ 25V | 功率耗散(最大值) | 750mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23-3(TO-236) | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
SI2325DS-T1-GE3 是由VISHAY(威世)公司生产的一款P沟道场效应管(MOSFET),其在高电压和中等电流应用中表现优异。该器件专为需要高效能和紧凑封装的应用场合而设计,适合在各种电子产品中用作开关和放大器。该产品采用SOT-23-3 (TO-236)封装形式,使其在电路设计中具备良好的通用性和适配性。
SI2325DS-T1-GE3的关键电气特性为其在特定工作条件下的表现。在10V的驱动电压下,该器件的最大Rds(on)为1.2Ω,当电流为500mA时,能有效地降低功率损耗。进一步地,其最大栅极电荷(Qg)为12nC @ 10V,使得快速开关能力得到提升。
SI2325DS-T1-GE3因为其优异的高压特性和相对较高的工作电流,非常适合用于:

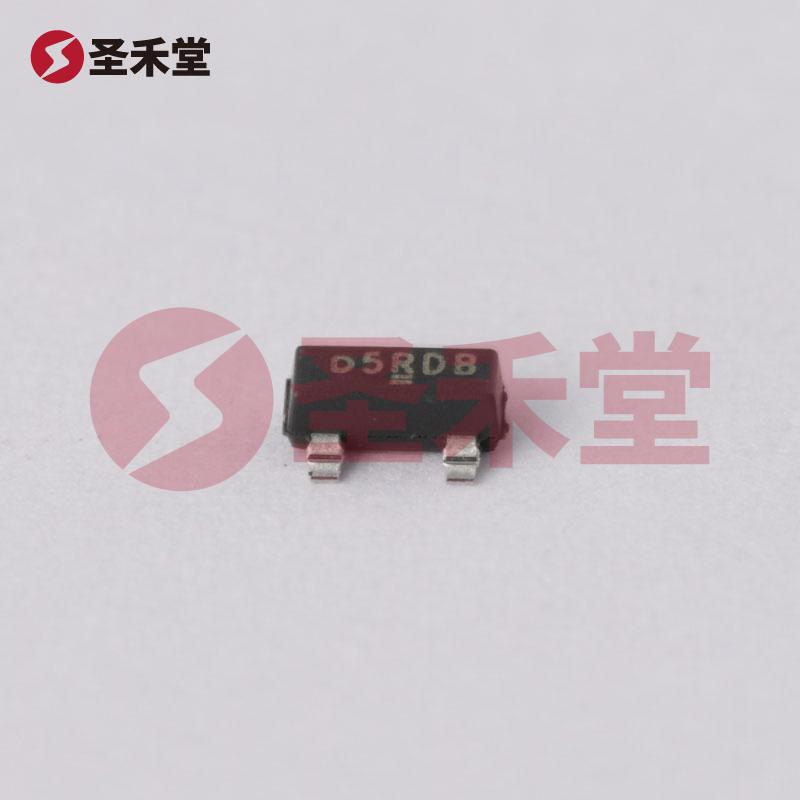

SI2325DS-T1-GE3采用SOT-23-3(TO-236)封装,具有小型轻便的优点,适合在空间有限的电路板上进行安装。其表面贴装型的设计,也让其在自动化生产线上的使用变得更加便利,适应了现代SMT(表面贴装技术)的需求。
SI2325DS-T1-GE3 是一款高效能P沟道MOSFET,结合了高耐压、合适的漏极电流、低导通电阻和宽广的工作温度范围,适合各种关键电子设备和系统中使用。无论是在功率管理、电机驱动,还是电池管理等领域,该元器件均可以确保良好的电能利用效率并延长设备的使用寿命。通过其紧凑的封装形式和优异的电气特性,SI2325DS-T1-GE3 是现代电子设备中不可或缺的核心元件之一。
