SBR1A40S3-7

SBR1A40S3-7 产品概述

1. 产品简介

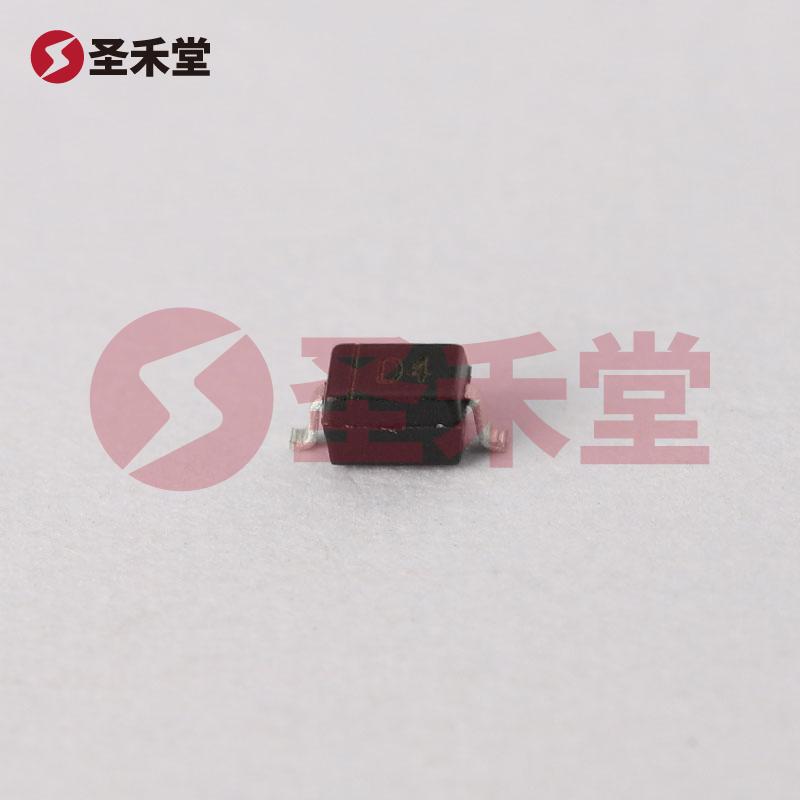

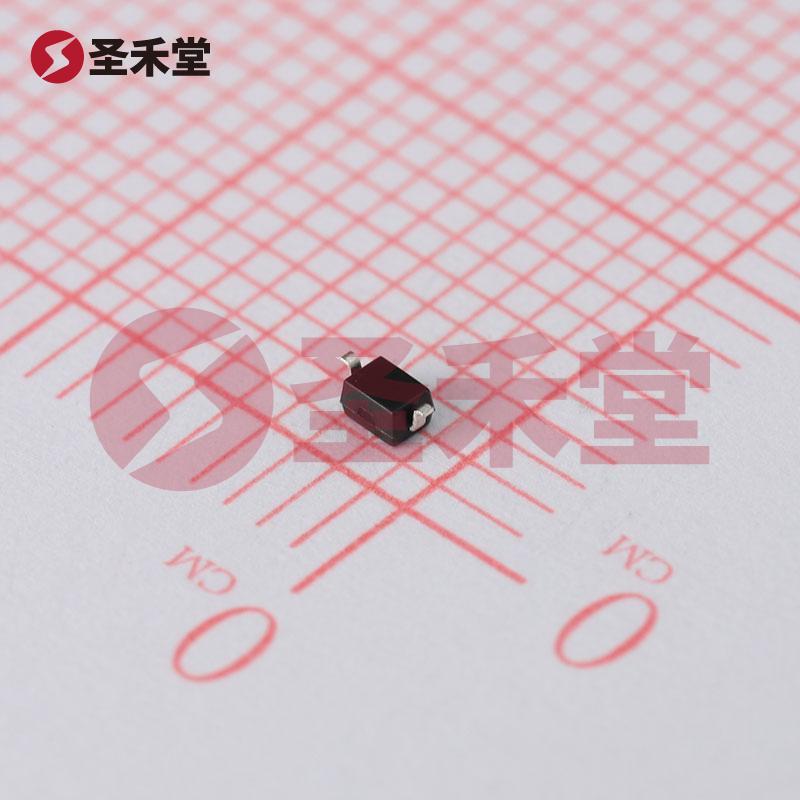

SBR1A40S3-7是一款高性能的超级势垒整流器，主要用于高频开关电源和电压转换器等应用领域。这款二极管以其优异的反向漏电流特性、快速反转恢复时间和较低的正向压降而著称，广泛适用于消费电子、电力管理和其他需要高效整流的场合。该产品由DIODES（美台）生产，以其可靠性和性能赢得了广泛的市场认可。

2. 基本参数

• 封装类型：SOD-323/SC-76
• 最大反向耐压（VR）：40V
• 平均整流电流（IF）：1A
• 正向压降（VF）：550mV@1A
• 反向漏电流（IR）：100µA@40V
• 速度：快速恢复，响应时间≤500ns，负载电流>200mA
• 工作温度范围：-65°C至150°C
• 湿气敏感性等级（MSL）：1（无限制）

该整流器的设计使其能够承受较大的工作电压和电流，同时在不良工作环境下表现出色，适合各种工业和消费类电子设备的电源管理。

3. 产品特性分析

• 优秀的整流特性：SBR1A40S3-7的正向压降仅为550mV@1A，意味着在工作时能有效降低功耗，增加系统的能量效率。这一点特别对开关电源和逆变器应用极为关键，能够显著提高整体系统的性能。

• 快速恢复能力：该器件的快速恢复时间值可小于500ns，使其在高频开关应用中具备卓越的表现，减少开关损耗，提供更快的响应速度。这对于现代电子设备，尤其是在高频操作下的电源转换至关重要。

• 低反向漏电流：在最大反向电压40V下的反向漏电流仅为100µA，使得SBR1A40S3-7在需要保持良好绝缘性能的应用中表现优秀，防止过多的损耗和发热，提升设备的稳定性。

• 广泛的工作温度范围：工作温度从-65°C到150°C，使得SBR1A40S3-7在极端环境下也能可靠工作。这使其特别适合在温度变化剧烈的应用场合，如汽车电子、航空及军事等领域。

4. 应用领域

SBR1A40S3-7的设计理念与性能参数定位使其适合以下多个应用领域：

• 电源管理：广泛应用于开关电源(SMPS)、DC-DC转换器及其他电源管理设备中，以提高能效和减少功耗。

• 消费电子：该整流器在手机充电器、平板电脑和其他移动设备中担当关键角色，确保高效充电和稳定输出。

• 汽车应用：适合用于汽车的电源分配系统和车载充电器，提供强大的整流能力，确保良好的电源性能及响应速度。

• 工业设备：由于其卓越的耐压和温度性能，SBR1A40S3-7能够被用于各种工业控制装置与传感器，保障系统稳定工作。

5. 结论

综上所述，SBR1A40S3-7是一款设计先进、性能卓越的超级势垒整流器，凭借其低正向压降、快速恢复特性及极低的反向漏电流，成为现代电子应用中不可或缺的组件。无论是在高效能电源管理、消费电子产品还是工业级设备中，都能表现出色，充分满足用户对性能、效率和可靠性的高要求。选择SBR1A40S3-7，将为您的设计带来更高的性价比与长期的稳定性保障。
