RS3GB-13-F
RS3GB-13-F参数
| 反向恢复时间（trr） | 150ns | 直流反向耐压（Vr） | 400V |
| 平均整流电流（Io） | 3A | 正向压降（Vf） | 1.3V @ 3A |
| 二极管类型 | 标准 | 电压 - DC 反向 (Vr)（最大值） | 400V |
| 电流 - 平均整流 (Io) | 3A | 不同 If 时电压 - 正向 (Vf) | 1.3V @ 3A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 反向恢复时间 (trr) | 150ns |
| 不同 Vr 时电流 - 反向泄漏 | 5µA @ 400V | 不同 Vr、F 时电容 | 50pF @ 4V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | DO-214AA，SMB |
| 供应商器件封装 | SMB | 工作温度 - 结 | -65°C ~ 150°C |
RS3GB-13-F手册
RS3GB-13-F概述

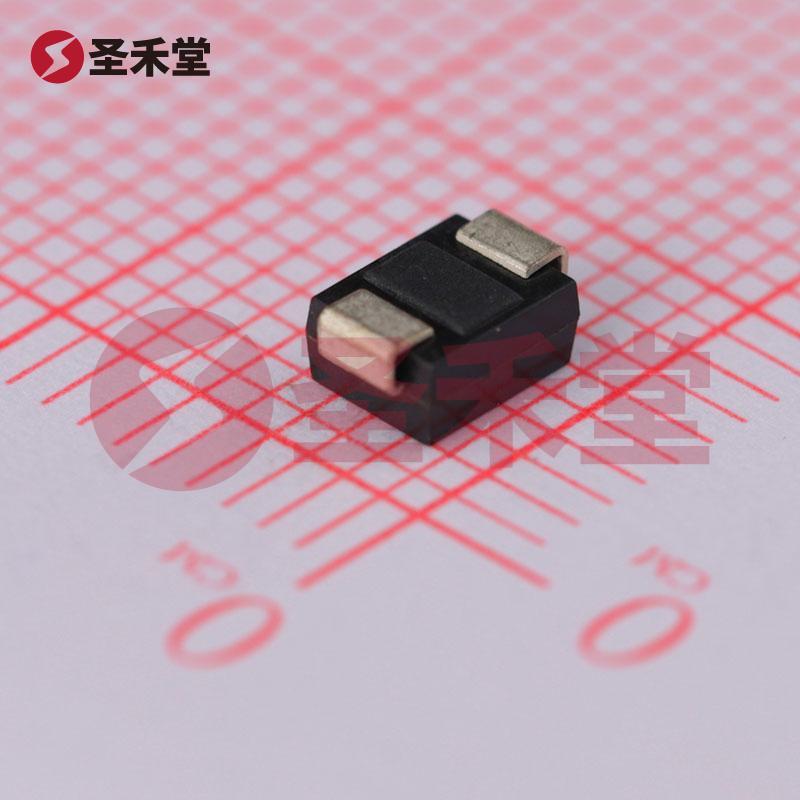

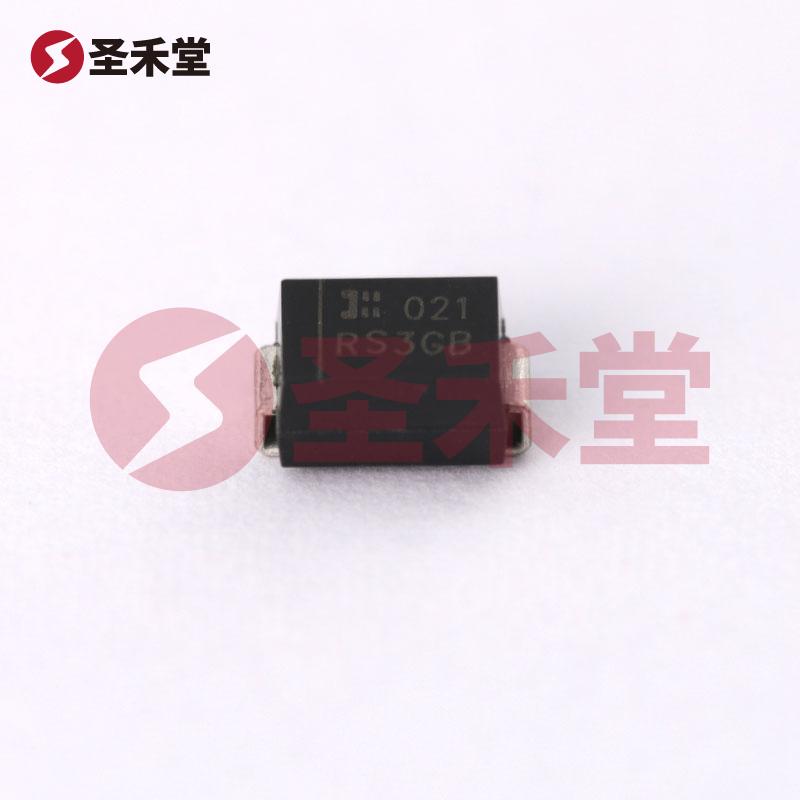

RS3GB-13-F 产品概述
产品简介
RS3GB-13-F 是由美台（DIODES）公司生产的一款高性能快恢复二极管，主要用于整流和开关电源应用。其卓越的电气性能使其在现代电子设计中，尤其是在高压和高效率场合中，成为一种理想选择。该二极管采用表面贴装型（SMB）封装，并具有广泛的工作温度范围（-65°C 到 150°C），使之适合于多样的环境和应用。
核心参数
- 反向恢复时间（trr）: 150ns
- 直流反向耐压（Vr）: 400V
- 平均整流电流（Io）: 3A
- 正向压降（Vf）: 1.3V @ 3A
- 反向泄漏电流: 5µA @ 400V
- 结电容: 50pF @ 4V，1MHz
- 封装类型: DO-214AA，SMB
核心特点
高效性能: RS3GB-13-F 在3A的工作电流下，仅具有1.3V的正向压降，能够有效降低能量损耗，提高系统的整体效率，适合需要高效能的电源设计。
快速恢复: 具有150ns的反向恢复时间，适合于高速开关电源应用。此特性使其在快速切换过程中能够有效减少开关损耗，提高系统的动态响应能力。
高耐压能力: 该二极管具有400V的直流反向耐压，适合用于高压电路设计，广泛应用于家电、通信和工业自动化等多个领域。
极低的反向泄漏电流: 只需5µA的反向泄漏电流，降低了在静态条件下的能耗，确保应用系统在待机状态下能耗最小化，符合现代节能减排的设计趋势。
宽工作温度范围: 工作温度从-65°C到150°C，使RS3GB-13-F能够在极端环境下稳定工作，适合于航空、汽车和工业设备等领域的应用。
优良的电容特性: 在1MHz的测量频率下，结电容为50pF，较低的结电容有助于提高开关速度，有利于高频应用。
应用场景
RS3GB-13-F 可以广泛应用于以下场合：
- 开关电源: 由于其高效率和快速恢复能力，非常适合用于开关电源类型的电源管理模块中。
- 整流电路: 用于AC-DC转换器和DC-DC变换器中的整流应用，提供高效的能量转换。
- 电机驱动电路: 在电机驱动和控制系统中，作为保护二极管使用，防止反向电流对电路造成损坏。
- 电源适配器: 数码产品的电源适配器同样需要这样的快速恢复和低损耗的二极管，以提供稳定的功率输出。
- 消费电子: 在各类现代消费电子产品中，如电视、音响和其他家电，因其高可靠性而得到广泛应用。
结论
RS3GB-13-F 是一款高性能、高效率的快恢复二极管，凭借其卓越的电气性能广泛适用于各种高压和高效能的电子设备。其低正向压降、快速恢复特性、优良的隔离能力及宽广的工作温度范围，使其成为现代电子设计中的重要元器件。无论是在工业、家用电器，还是在消费电子领域，RS3GB-13-F 均能够为设计师提供可靠的解决方案，兼顾性能与效率，是电源设计领域的优选方案。
