PUMD2,115

PUMD2,115 产品概述

产品简介

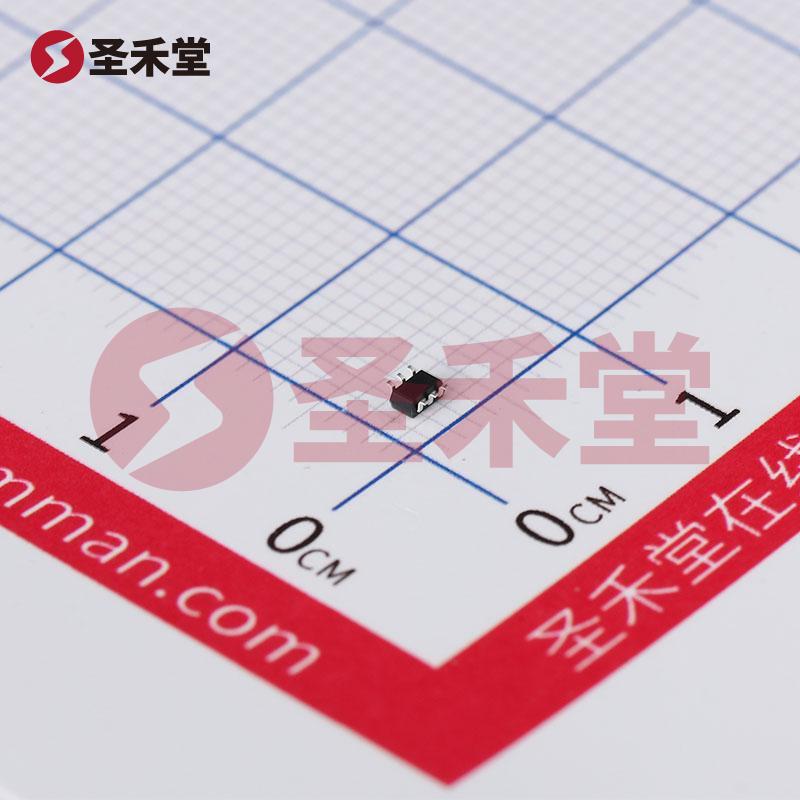

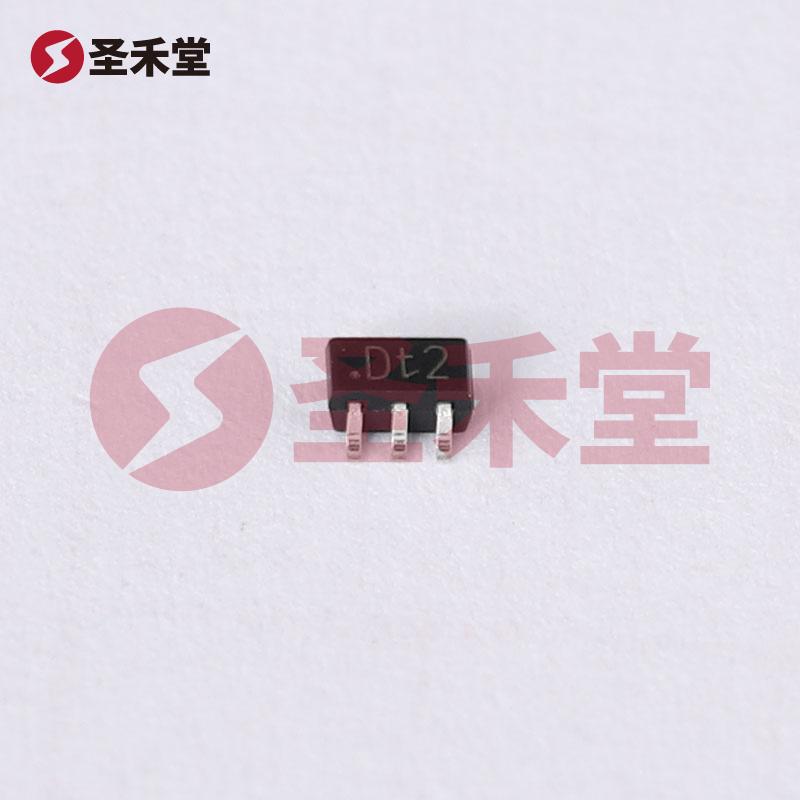

PUMD2,115 是一款高性能的数字晶体管，采用SOT-363封装，集合了一个NPN和一个PNP晶体管模块，专为低功耗、高效率的电子电路设计而打造。作为数字晶体管，其内部集成了基础的偏置电阻器，使得该组件在使用过程中无需外部偏置电阻的设计，从而简化了电路设计，缩小了PCB尺寸，提高了整体设计的灵活性。

主要参数

• 安装类型: 该产品为表面贴装型，适合现代电子产品的紧凑需求，能够有效节省空间，提升组装效率。
• 电流参数:
  • 集电极最大电流 (Ic): 100mA，适应更高电流的应用场景，能够满足一些中等功率电子电路的需求。
  • 集电极截止电流 (Ic(max)): 1µA，保证了更好的待机性能和降低功耗。
• 电压承受能力:
  • 集射极击穿电压 (Vce最大值): 50V，适合大部分低压供电的应用，提供了充足的余量以防止过电压损伤。
• 饱和压降: 在不同的Ib和Ic条件下，Vce饱和压降最大为150mV @ 500µA、10mA，能够保证在开关状态下高效传导电流，降低功耗和热量产生，延长产品寿命。
• 功耗: 最大功率为300mW，适合多种应用要求。

设计优势

1. 集成化设计: 内置的22kΩ基极电阻 (R1) 和发射极电阻 (R2) 将传统的分立电阻和晶体管设计的复杂性降至最低，设计师可以更专注于电路功能的实现。
2. 优良的增益性能: DC电流增益(hFE)的最小值为60 @ 5mA、5V，确保在较低的输入电流条件下仍然能够获得较高的输出，这对于各种放大器和开关电路非常关键。
3. 极低的静态功耗: 集电极截止电流低至1µA，具有优异的待机性能，使得PUMD2,115特别适合便携式设备及电池供电的应用，延长设备的使用时间。

应用场景

PUMD2,115广泛应用于数字电路、信号放大、电源管理及微控制器接口电路，其优越的开关特性可以满足各种现代电子设备的需求，如：

• 嵌入式系统：适合各种传感器信号调节，提供可靠的信号传输和读取。
• 电动车辆：可在电动驱动和控制系统中，负责开关控制逻辑。
• 消费电子：如手机、平板和便携式设备中的电源管理，为原件提供稳定的电流和电压。
• 自动化设备：在工业控制单元中实现开关控制功能，确保高效与准确的操作。

总结

PUMD2,115数字晶体管通过其小型化设计、增强的电流承载能力及低功耗特性，提供了一种高效、灵活的解决方案，特别适用于现代电子产品的开发与设计。Nexperia（安世）的这一产品凭借其优越的性能与可靠的质量，成为业界设计师的理想选择，为零部件的集成与系统的优化提升了全新层次。无论是在高科技消费品还是在工业设备中，PUMD2,115都能发挥不可或缺的作用。
