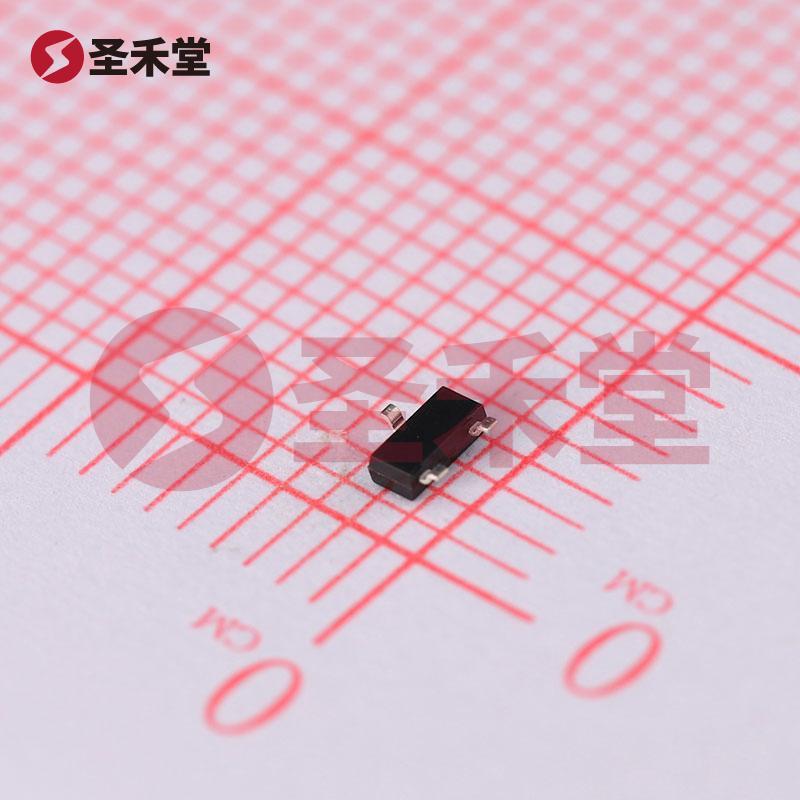

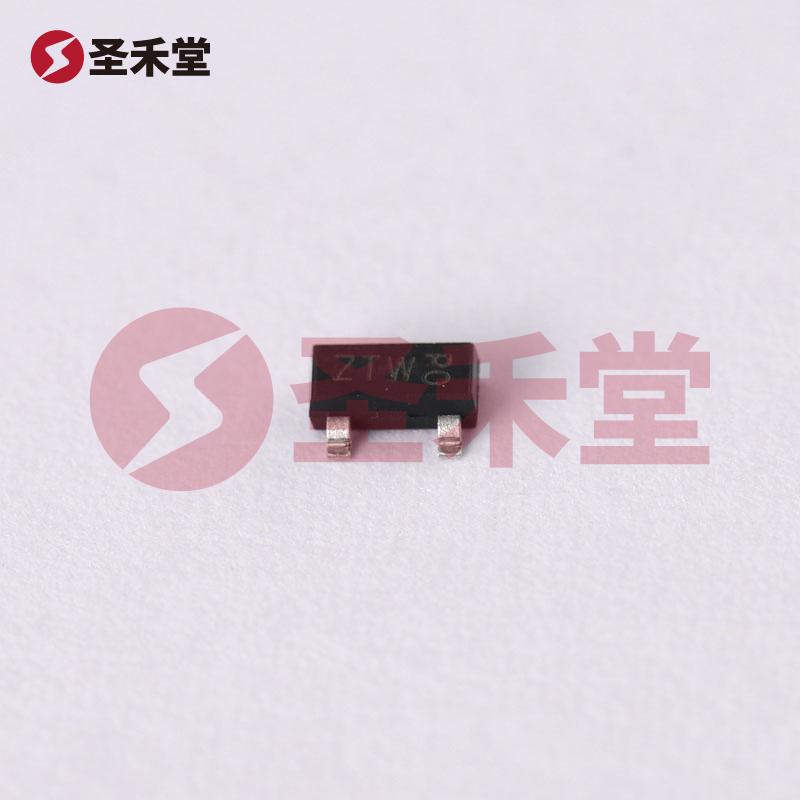

PBSS4140T,215
PBSS4140T,215参数
| 额定功率 | 450mW | 集电极电流Ic | 1A |
| 集射极击穿电压Vce | 40V | 晶体管类型 | NPN |
| 电流 - 集电极 (Ic)（最大值） | 1A | 电压 - 集射极击穿（最大值） | 40V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 500mV @ 100mA，1A | 电流 - 集电极截止（最大值） | 100nA |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 300 @ 500mA，5V | 功率 - 最大值 | 450mW |
| 频率 - 跃迁 | 150MHz | 工作温度 | 150°C（TJ） |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
| 供应商器件封装 | TO-236AB |
PBSS4140T,215手册
PBSS4140T,215概述
产品概述：PBSS4140T,215
概述： PBSS4140T,215 是一种高性能的 NPN 型晶体管，专为各种电子应用设计，其能够支持高达 1A 的集电极电流。同时，它的集射极击穿电压 (Vce) 可达 40V，使其非常适合用于开关和放大电路。此外，该款晶体管的饱和压降在特定工作条件下保持在合理的水平，为用户提供了更高的能效。
一、基本参数：
- 额定功率： 450mW
- 最大集电极电流 (Ic)： 1A
- 集射极击穿电压 (Vce)： 40V
- 饱和压降 (Vce(sat))： 在条件 Ic = 100mA 和 1A 时最大值为 500mV
- 截止电流 (Ic(max))： 100nA
- 直流电流增益 (hFE)： 在 Ic = 500mA 和 Vce = 5V 时最小值为 300
- 频率 - 跃迁： 150MHz
- 工作温度范围： 最高可达 150°C（TJ）
- 封装类型： 表面贴装型，封装/外壳为 TO-236-3，SC-59，SOT-23-3
- 供应商器件封装： TO-236AB
二、产品特性：
PBSS4140T 的设计具备了出色的电气特性，使其在高频应用中表现出色。增益 (hFE) 高达 300，意味着即使在较小的基极电流 (Ib) 驱动下，输出的集电极电流 (Ic) 也能达到较大的值，这对于提升电路性能及节省功耗至关重要。
此外，其饱和压降（Vce(sat)）的设计使得在高负载下仍能保证较低的电压损耗，进一步提升了整个系统的能效，使得该组件非常适合用于电源开关、继电器驱动及高效的线性放大器电路。
三、应用领域：
PBSS4140T,215 可广泛应用于各种电子产品中，包括但不限于：
开关电源：由于其较高的功率和电流承载能力，该晶体管可以作为开关元件，实现高效的能量转换。
音频放大器：其高增益性能使其非常适合用于音频信号的放大，确保信号传输的质量和稳定性。
传感器电路：用户常常将其用于提高传感器信号的可用性和线性度，以便执行精确的测量和控制功能。
电机控制：可作为电机驱动电路的一部分，达到出色的反应速度和能效。
四、封装与安装参考：
PBSS4140T,215 的 SOT-23-3 封装设计使其适合表面贴装，具有小型化和高密度布局的优点，降低了整体电路占用空间，同时增强了散热能力，利于提升设备的稳定性及长期可靠性。
总结：
PBSS4140T,215 是一款结合了高效性能和多种实用特性的 NPN 型晶体管，具备 450mW 的功率、1A 的集电极电流及 40V 的击穿电压，广泛适用于开关和放大电路等多种场合。其卓越的频率响应和高增益特性使得它在现代电子设备设计中成为一个值得信赖的选择。无论是在消费电子、工业应用还是通信设备中，PBSS4140T,215 均能够提供稳定、可靠的电气性能，满足用户对电子元器件日益增长的需求。
