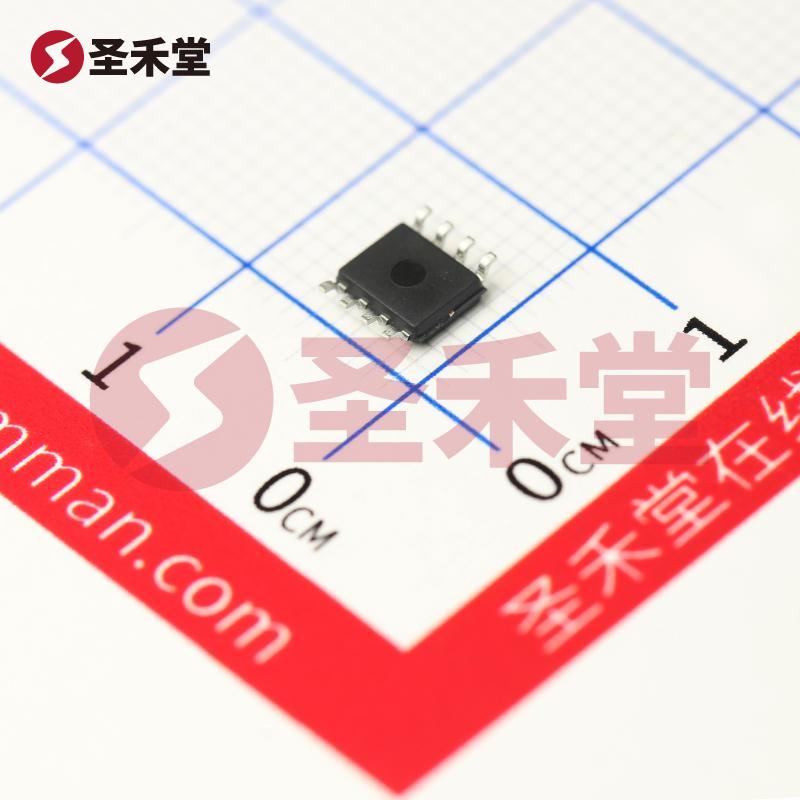

商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

ZXMHC6A07N8TC

商品编码: BM0000285359
品牌 :
DIODES(美台)
封装 :
SO-8
包装 :
编带
重量 :
0.112g
描述 :
场效应管(MOSFET) 870mW 60V 1.39A;1.28A 2个N沟道+2个P沟道 SO-8
库存 :
2500(起订量1,增量1)
批次 :
23+
数量 :
X
3.77
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥3.77
--
100+
¥3.15
--
1250+
¥2.86
--
25000+
产品参数
产品手册
产品概述

ZXMHC6A07N8TC参数

漏源电压(Vdss)60V连续漏极电流(Id)(25°C 时)1.39A,1.28A
栅源极阈值电压3V @ 250uA漏源导通电阻250mΩ @ 1.8A,10V;400mΩ @ 0.9A,10V
最大功率耗散(Ta=25°C)870mW类型双N沟道和双P沟道(H桥)
FET 类型2 个 N 通道和 2 个 P 通道(H 桥)FET 功能逻辑电平门
25°C 时电流 - 连续漏极 (Id)1.39A,1.28A不同 Id、Vgs 时导通电阻(最大值)250 毫欧 @ 1.8A,10V
不同 Id 时 Vgs(th)(最大值)3V @ 250µA不同 Vgs 时栅极电荷 (Qg)(最大值)3.2nC @ 10V
不同 Vds 时输入电容 (Ciss)(最大值)166pF @ 40V功率 - 最大值870mW
工作温度-55°C ~ 150°C(TJ)安装类型表面贴装型
封装/外壳8-SOIC(0.154",3.90mm 宽)供应商器件封装8-SOP

ZXMHC6A07N8TC手册

ZXMHC6A07N8TC概述

ZXMHC6A07N8TC 产品概述

ZXMHC6A07N8TC 是一款高效能的双通道场效应管(MOSFET),专为各种电源管理和驱动应用设计。该器件集成了两个N沟道和两个P沟道MOSFET,形成了典型的H桥配置,适用于电动机驱动、DC-DC转换器及其他需要反向电流能力的电路。其高效能和可靠性使其成为现代电子设备中的理想选择。

1. 基本参数

  • 漏源电压(Vdss): 60V
  • 连续漏极电流(Id): @ 25°C时,分别为1.39A和1.28A,提供了良好的电流承载能力。
  • 栅源极阈值电压(Vgs(th)): 3V @ 250µA,确保在逻辑电平驱动下能够高效工作。
  • 漏源导通电阻: 在不同电流和栅源电压下,漏源导通电阻最大值为250mΩ(@ 1.8A, 10V)和400mΩ(@ 0.9A, 10V),这一特性确保了在高电流下的低功耗损失。
  • 最大功率耗散: 在环境温度25°C下最大功率耗散为870mW,表明其可以在小体积内处理较大的功率。
  • 工作温度范围: -55°C至150°C,使其在多种极端环境下均能可靠工作。

2. 封装与安装

ZXMHC6A07N8TC采用SO-8封装,这种表面贴装型构造不仅节省了空间,还便于自动化生产。其外形尺寸为0.154"(3.90mm宽),适合于各种电路板布局。

3. 性能优势

ZXMHC6A07N8TC 的逻辑电平门特性允许其在较低的栅驱电压下工作,使得系统设计更为简化。如此设计不仅缩减了所需的控制电压范围,而且能够直接与微控制器等低电压设备相连接,提升了系统的兼容性。

另外,该器件在不同的漏源电压和栅源电压条件下表现出优异的输入电容特性,最大值仅为166pF @ 40V,使其在高速切换应用中具有极高的开关效率。

4. 应用场景

ZXMHC6A07N8TC 适用于多种应用,包括但不限于:

  • 电动机驱动: 由于其能够提供显著的反向电流能力,因此特别适合于直流电动机的H桥驱动设计。
  • 开关电源: 凭借其优秀的导通电阻特性,有助于提高开关电源的能量转换效率。
  • LED 驱动: 适合用于高效的LED照明系统,保证稳定的电流输出,延长LED的使用寿命。
  • 便携式设备: 由于其小巧的封装和低功耗特性,适合应用于手机、平板电脑等便携式设备中。

5. 总结

ZXMHC6A07N8TC 作为一款性能卓越的双N沟道和双P沟道MOSFET,集成了高电流承载能力、低导通电阻和广泛的工作温度范围,使其成为现代电子设计中不可或缺的组成部分。其灵活的应用场景和出色的电气性能,证明了其在电源管理及驱动应用中的巨大潜力。无论是在消费电子、工业自动化还是电动汽车等领域,ZXMHC6A07N8TC 都将为设计师提供强大的支持与便利。
