特性 | 直流隔离 | 插损 | 0.45dB |
IIP3 | 73dBm | 测试频率 | 6GHz |
阻抗 | 50 欧姆 | 工作温度 | -40°C ~ 105°C |
电路 | SPDT | 隔离 | 20dB |
电压 - 供电 | 2.375V ~ 5V | 频率范围 | 6GHz |
射频类型 | 802.11p,CDMA,GSM,LTE,UMTS | 封装/外壳 | 14-XFQFN 裸露焊盘 |
供应商器件封装 | 14-EQFN(1.6x1.6) |

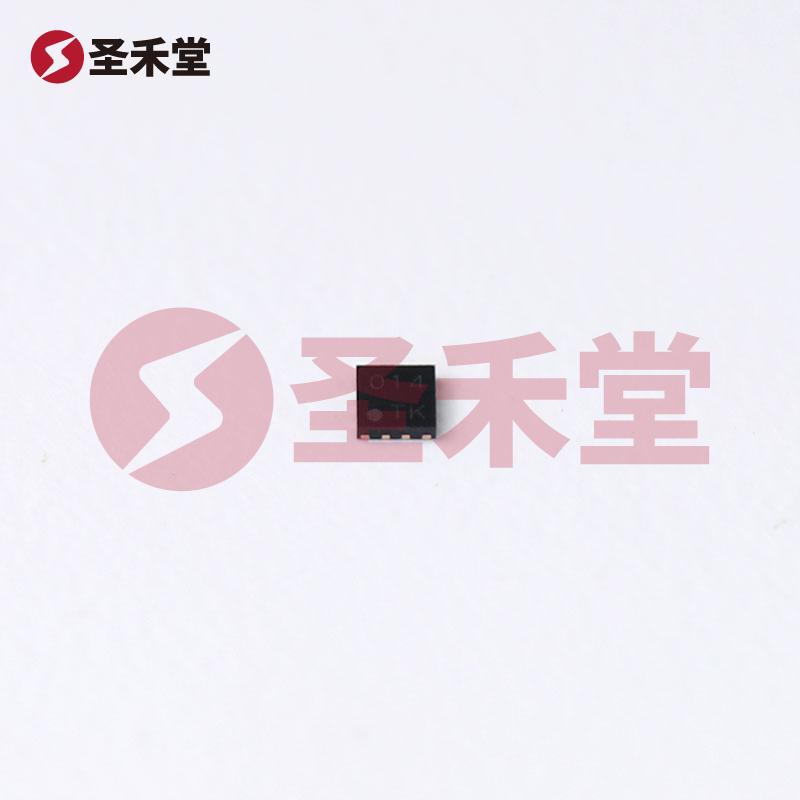

NJG1681MD7-TE1 是一款高性能的射频开关,采用 14-EQFN封装(1.6mm x 1.6mm),专门为现代无线通信系统设计。其广泛应用于 802.11p、CDMA、GSM、LTE 和 UMTS 等标准中,是无线通信领域中不可或缺的组件之一。
直流隔离:NJG1681MD7-TE1 具备直流隔离特性,能够在不同信号路径之间提供出色的隔离尤其是在复杂的射频环境中,减少互相干扰的可能性。
插损:该开关的插损仅为 0.45dB,这意味着信号通过该开关时,能够保持较高的传输效率,非常适合要求严格的射频应用。
IIP3 性能:NJG1681MD7-TE1 的输入三阶交调截断点(IIP3)达到 73dBm,表明其在高输入信号强度下能够维持良好的线性性能,使其在高干扰环境中依然能够稳定工作。
测试频率:产品在 6GHz 的测试频率表现出色,能够满足大多数现代通信协议的需求。
阻抗匹配:采用 50 欧姆的阻抗设计,确保与典型射频系统中的其他元件良好匹配,从而减少信号反射和损失。
工作温度范围:NJG1681MD7-TE1 的工作温度范围广泛,支持从 -40°C 到 105°C 的操作条件,使其非常适合在各种极端环境下使用。
电路类型:该器件配置为单刀双投(SPDT)开关配置,允许用户在两条信号路径之间进行有效的切换,实现灵活的系统设计。
供电电压:NJG1681MD7-TE1 工作电压范围为 2.375V 至 5V,便于与各种电源兼容,简化系统设计。
封装设计:采用 14-XFQFN 裸露焊盘封装,便于在紧凑的 PCB 上往密集的布局中焊接,并确保热管理的有效性。
NJG1681MD7-TE1 广泛应用于各种通信系统中,具体包括:
NJG1681MD7-TE1 凭借其高性能特性、宽广的工作温度范围及灵活的供电选项,是设计现代无线通信系统的理想选择。无论是在智能交通、移动通信还是物联网应用中,其优越的隔离性能和低插损特性将显著提高系统的整体性能与信号完整性,帮助工程师和设计师实现可靠、高效的通信解决方案。
