MC33174DT

MC33174DT 产品概述

MC33174DT 是一款由意法半导体（STMicroelectronics）生产的高性能运算放大器，具有四路输入通道，广泛应用于各种模拟信号处理、传感器信号调理及数据采集系统中。其设计旨在满足工业、消费电子以及汽车电子等领域的需求，提供优秀的性能与可靠性。

1. 基本特性

MC33174DT 运算放大器的增益带宽积（GBP）为 2.1 MHz，适合于中频率的信号处理。这一特性使其能够在宽频率范围内线性放大信号，适用于多种应用场景。每个放大通道的压摆率为 2 V/µs，能够快速响应信号变化，满足大多数实时应用的需求。

2. 输入和输出特性

该运算放大器的输入偏置电流仅为 20 nA，确保高输入阻抗和低噪声特性，对于高灵敏度的应用极为重要。其输入电压补偿为 1 mV，进一步增强了精度表现，确保在各种环境条件下，信号的可靠放大。

在输出特性方面，每个通道提供高达 27 mA 的输出电流，支持驱动广泛的负载类型，增强了其在各种电子系统中的应用灵活性。同时，电流供电要求为 220 µA，保证了低功耗工作特性，适合便携式或电池供电的应用。

3. 工作条件

MC33174DT 的工作电源电压范围为 4V 至 44V，或者以±2V 至 ±22V 的配置供电，提供了极大的灵活性，能够适应不同系统和应用需求。工作温度范围宽广，为 -40°C 至 105°C，符合严酷环境条件下的稳定性能要求，特别适合汽车、工业控制及高温应用场合。

4. 封装与安装类型

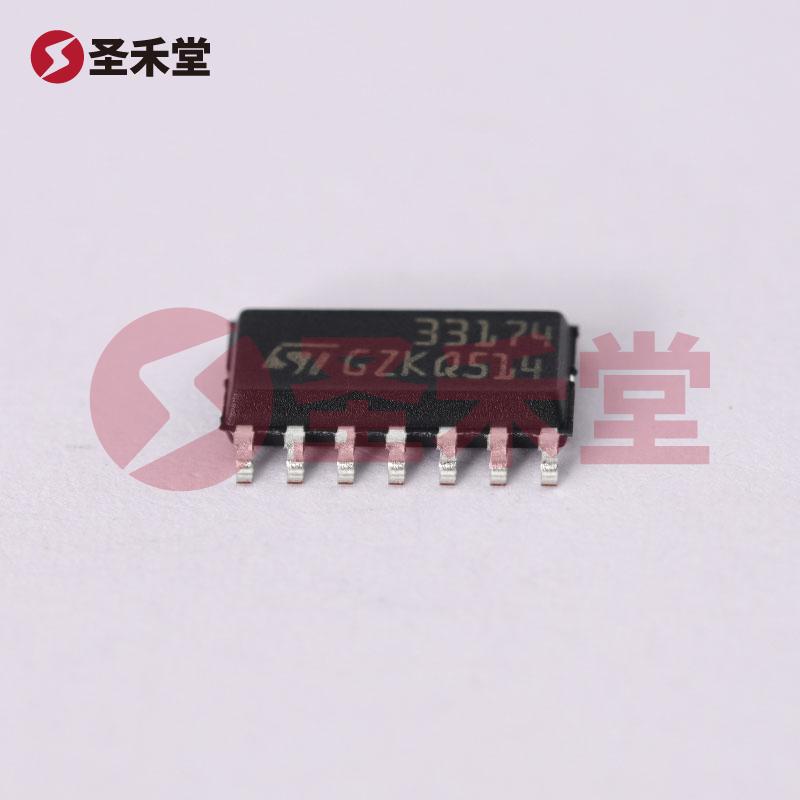

MC33174DT 采用 14-SOIC（0.154"，3.90mm 宽）封装，且为表面贴装型（SMD），适合现代电子设备的小型化和高密度布局要求。这种封装形式不仅减少了PCB占用空间，同时便于大规模自动化生产。

5. 适用应用领域

MC33174DT 运算放大器的广泛应用包括但不限于以下领域：

• 消费电子：在音频放大、信号处理器、传感器信号调理器中，极大地提高系统的线性响应与信号完整性。
• 工业控制：用于测量仪器、数据采集系统及反馈控制回路中，确保高精度和快速响应。
• 汽车电子：在汽车传感器接口、信号处理和控制系统等方面提供卓越的性能，符合工作的环境要求。
• 医学设备：在生物医学仪器中提供高输出精度，确保准确的信号监测与处理。

6. 总结

综上所述，MC33174DT 运算放大器以其优良的电气特性、宽广的应用范围和可靠的工作性能，成为了现代电子设计中不可或缺的重要元件。意法半导体凭借其在半导体行业中的技术积累，为客户提供了高性能、高可靠性的产品选择。无论是在复杂的工业环境中，还是在精确的医学设备和消费电子产品中，MC33174DT 都能够发挥出令人满意的效果，是实现高效信号处理的理想选择。
