漏源电压(Vdss) | 30V | 连续漏极电流(Id)(25°C 时) | 6.5A |
栅源极阈值电压 | 2.5V @ 250uA | 漏源导通电阻 | 46mΩ @ 6.5A,10V |
最大功率耗散(Ta=25°C) | 3.1W | 类型 | P沟道 |

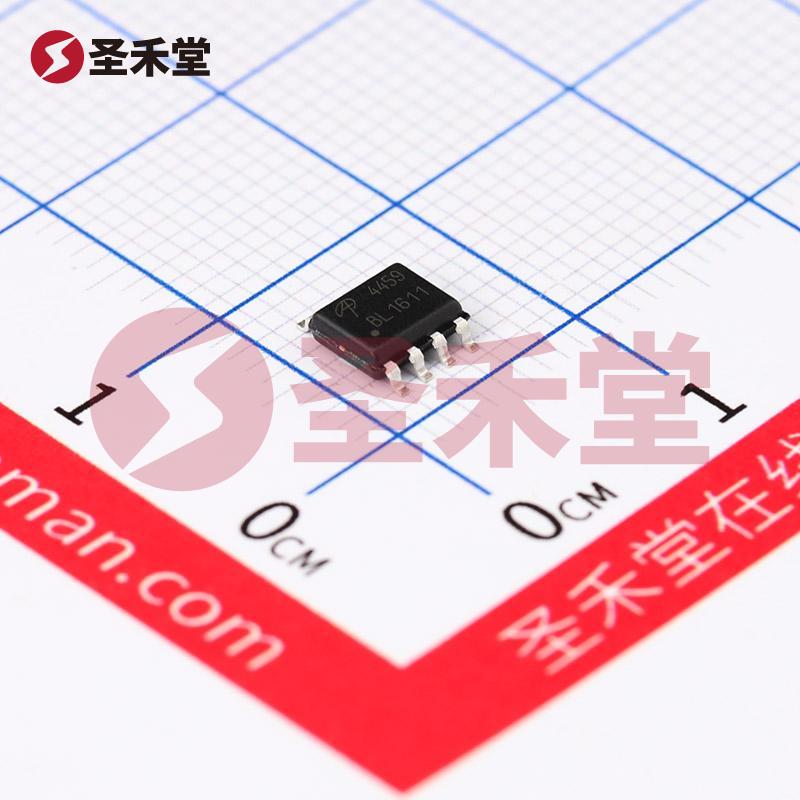

产品概述:AO4459 - P沟道场效应管 (MOSFET)
基本信息:
AO4459是一款高性能的P沟道场效应管,专为需要中等功率管理的电路设计。这款MOSFET可以在30V漏源电压和6.5A连续漏极电流的条件下稳定工作,适合汽车、消费电子、工业控制等多个应用领域。作为一种高效的开关元件,AO4459具有出色的电流承载能力和低导通电阻特性,能够在提高系统效率的同时实现良好的热管理。
技术规格:
漏源电压(Vdss):30V — AO4459能够在高达30V的漏源电压下稳定工作,适合多种高压应用场合。这一参数的高值使得该MOSFET能够应对大部分需要电源开关或负载驱动的电路。
连续漏极电流(Id):6.5A(在25°C下) — AO4459处理的最大连续电流为6.5A,在设计中能够提供足够的输出能力,满足各种中高功率电路的需求。该数值在温度升高时可能会有所下降,因此在设计时应考虑环境温度的变化。
栅源极阈值电压:2.5V @ 250μA — 该MOSFET的栅源极阈值电压为2.5V,意味着它能够在较低的栅驱动电压下开始导通,这对于低功率驱动电路显得尤为重要,可以降低系统的功耗。
漏源导通电阻:46mΩ @ 6.5A, 10V — 低导通电阻特性可确保在工作时产生的功耗最小,能够有效提升转换效率,降低整体发热。
最大功率耗散:3.1W(Ta=25°C)— AO4459可承受的最大功率耗散为3.1W,适合对散热管理有较高要求的应用。在设计 PCB 时应留出足够的焊盘和散热区域以确保良好的热传导。

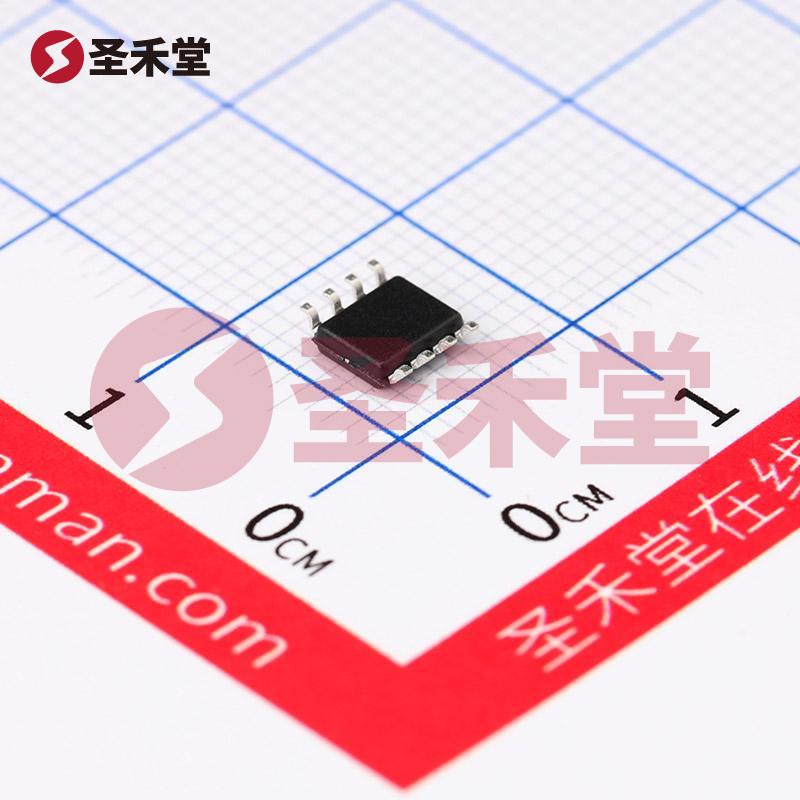

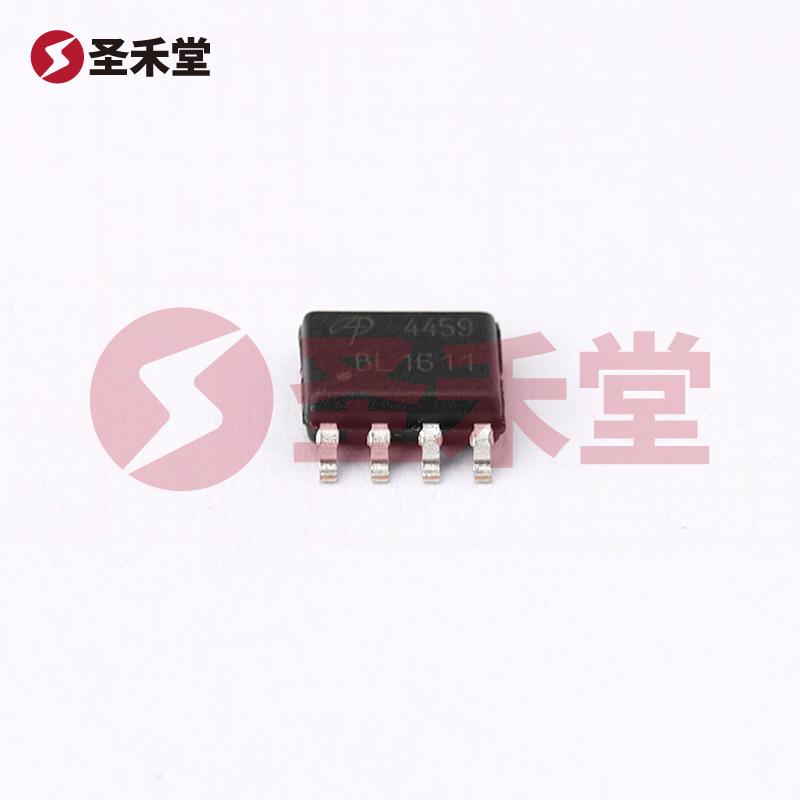

封装类型:SOP-8 — AO4459采用SOIC-8(SOP-8)封装,具有良好的体积小、便利的布局等优点,适用于高密度的电路设计。其引脚配置也经过优化,方便用户在电路板上的安装。
应用场景:
AO4459 MOSFET广泛用于多个领域,包括但不限于:
电源管理:可用于DC-DC转换器、开关电源等应用,通过开关控制实现高效能量转换。
负载控制:在汽车电子、家电等设备中应用于负载开关,有效管理电气负载的通断。
电机驱动:适合用于小功率电机的正反转控制,提高电机的启动、运行和停止的性能。
LED驱动:智能照明系统中,使用AO4459 MOSFET进行LED灯的调光、开关控制,是一种简单有效的解决方案。
总结:
综上所述,AO4459是一款性能优越的P沟道MOSFET,具有较低的导通电阻、合适的工作电流和阈值电压,使其在多个低功耗和中功率的应用场景中表现出色。其SOP-8的封装便于在紧凑电路设计中使用,为工程设计师在系统集成时提供了极大的便利。由于其综合性能优越,AO4459在电子元器件市场中占据了一席之地,成为众多设计方案的首选。无论在功率管理、负载控制,还是电机驱动等方面,AO4459都为电子产品的可靠性和效率提供了保障。
