74HC74D,653

产品概述：74HC74D,653

一、产品背景

74HC74D,653是一款来自Nexperia（安世）旗下的高性能D型触发器，采用表面贴装型（SMD）封装，适用于现代高速数字电路应用。该器件不仅在时钟频率和电流静态消耗方面表现优越，还具备广泛的工作温度范围，使其成为工业、汽车以及消费电子等领域的理想选择。

二、主要特点

1. 安装类型与封装：

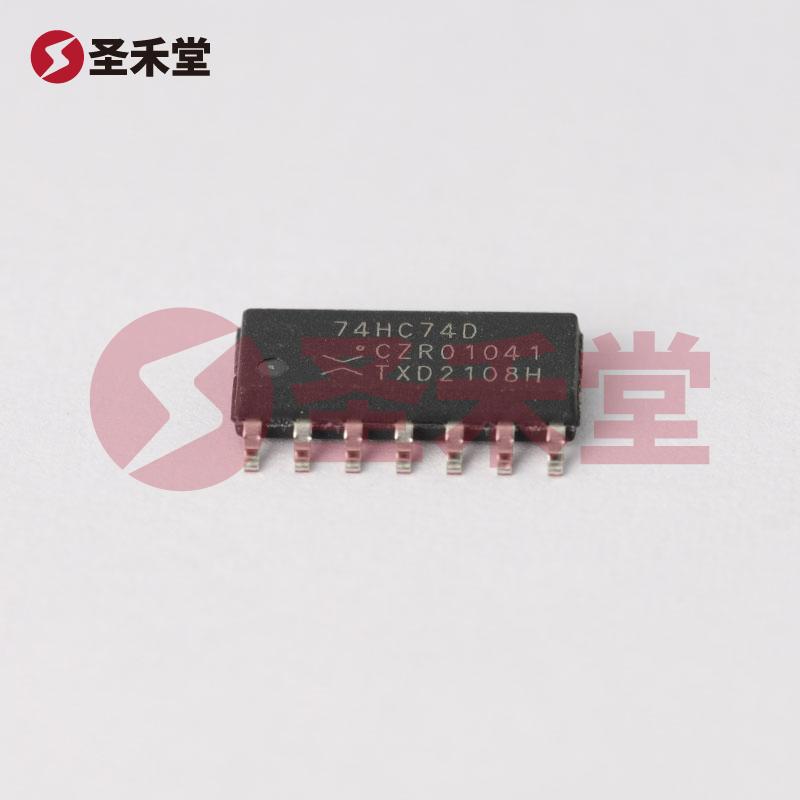

   • 采用14-SO（小型封装），封装宽度为0.154英寸（3.90mm），便于在空间有限的电路板上进行集成。

2. 电气参数：

   • 电流-静态（Iq）： 该触发器在静态状态下只有40µA的电流消耗，确保了在低功耗应用中的有效性。
   • 工作电压范围： 该器件能够在2V至6V的供电电压下稳定工作，适合多种系统电压需求。
   • 输出电流能力： 其输出高、低电流均可达到5.2mA，适应多种负载。

3. 逻辑性能：

   • 时钟频率： 能够支持高达82MHz的工作频率，满足高速数据处理的需求。
   • 最大传播延迟： 在6V、50pF负载条件下，其最大传播延迟仅为37ns，确保信号处理的及时性和准确性。

4. 输入/输出特性：

   • 触发器类型： 本器件为正边沿D触发器，适用于需要稳定延迟的时序逻辑设计。
   • 输出类型： 作为差分输出设计，使得信号更加抗干扰，适合高噪声环境中的应用。

5. 温度适应性：

   • 工作温度范围广泛，从-40°C到125°C，适用于各种极端工作环境，包括汽车电子和工业控制系统。

6. 功能性：

   • 具有设置（预设）和复位功能，为使用者在设计期间提供更多灵活性。同时，3.5pF的输入电容帮助降低输入干扰，提升信号的完整性。

三、应用场景

由于74HC74D,653的高性能和灵活性，该触发器适用于以下应用场景：

1. 数字电路的时序控制： 在需要精确时钟信号同步的电路中，比如计数器、状态机及顺序逻辑控制等。

2. 数据存储和传输： 在数据采集系统或通信设备中，可以用作数据寄存器，以实现数据的暂存与快速切换。

3. 汽车电子： 由于其广泛的工作温度范围和稳定性，74HC74D适合用于汽车中的传感器及控制单元。

4. 工业自动化控制： 适用于PLC（可编程逻辑控制器）和其他工业控制器，以实现对各种控制信号的有效管理。

5. 消费电子产品： 可用于家庭电器和计算设备中，构建稳定可靠的逻辑基元，提升设备整体性能。

四、总结

74HC74D,653作为一款高性能的D型触发器，在技术规格与性能参数上都表现出色。其低功耗、高速运行及广泛的工作温度适应范围，使其成为设计师在构建各种数字逻辑电路时的优秀选择。无论是在工业应用、汽车领域，还是在消费电子产品中，74HC74D均能提供卓越的性能，为现代电子设计注入强大的动力。
