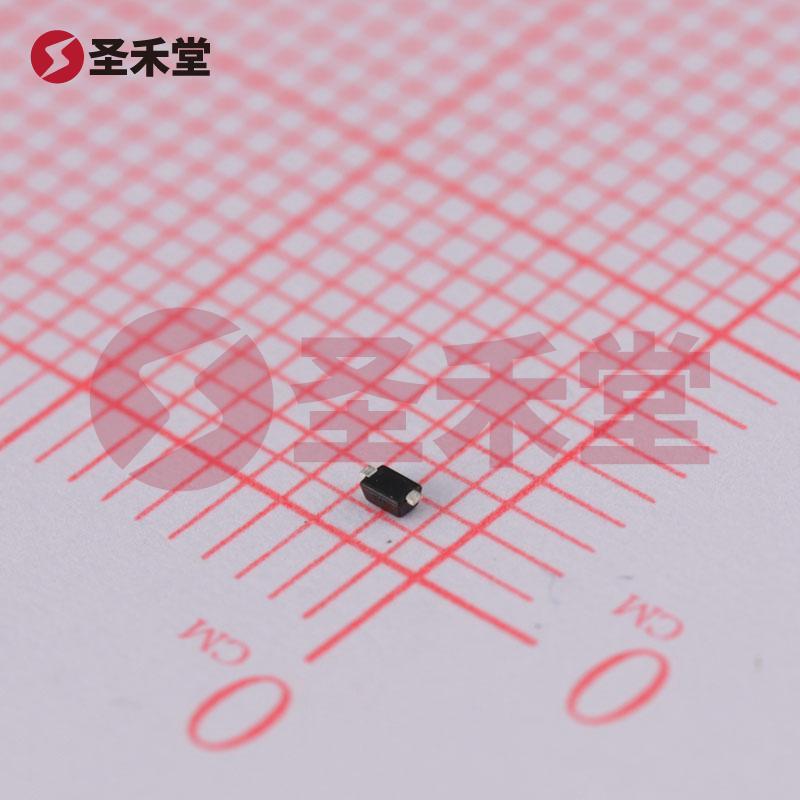

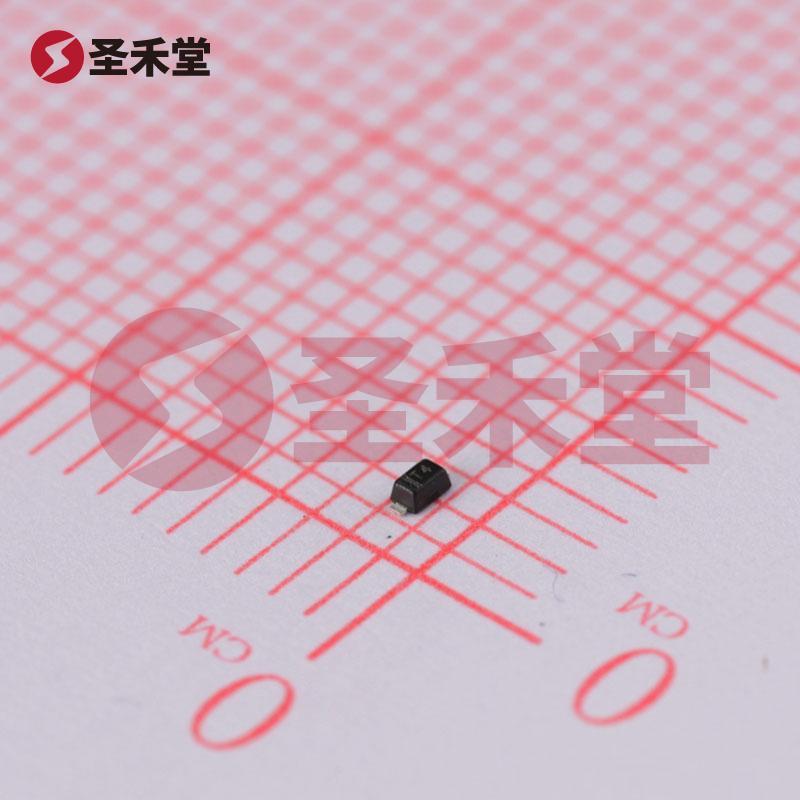

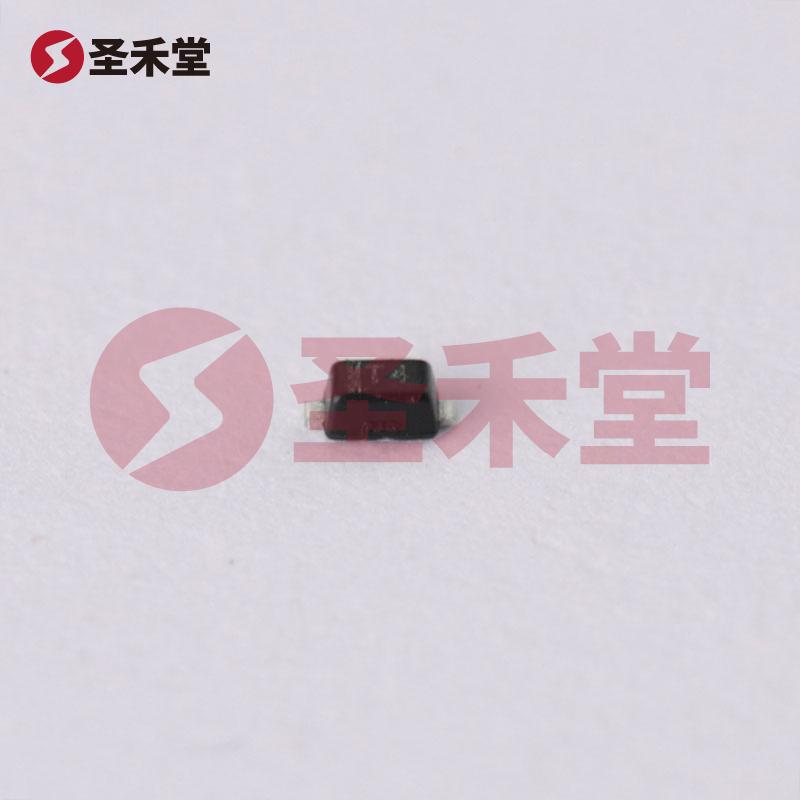

注：图像仅供参考，请参阅产品规格
1N4148WT-7
- 商品编码： BM0000284980复制
- 品牌： DIODES(美台)复制
- 封装： SOD-523复制
- 包装： 编带复制
- 重量： 0.000026复制
- 描述： 开关二极管 独立式 1.25V@150mA 80V 125mA复制
1N4148WT-7参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 独立式 |
| 耗散功率(Pd) | 150mW |
| 整流电流 | 125mA |
| 直流反向耐压(Vr) | 80V |
| 正向压降(Vf) | 1.25V@150mA |
属性 | 参数值 |
|---|---|
| 非重复峰值浪涌电流 (Ifsm) | 2A |
| 反向电流(Ir) | 1uA@75V |
| 反向恢复时间(Trr) | 4ns |
| 工作结温范围 | -65℃~+150℃@(Tj) |
1N4148WT-7手册
1N4148WT-7概述
产品概述：1N4148WT-7 开关二极管
概述
1N4148WT-7 是一款来自美台（DIODES）品牌的高性能开关二极管，专为高速开关应用而设计。这款二极管在表面贴装型（SMD）封装中提供了优异的特性，特别适合于需要快速开关和低功耗的电路设计。它的关键参数包括反向恢复时间（trr）为4纳秒、直流反向耐压（Vr）为80伏以及平均整流电流（Io）为125毫安，使其成为优秀的通用二极管解决方案。
技术参数
反向恢复时间（trr）：1N4148WT-7 的反向恢复时间为4纳秒，允许在高频率应用中快速切换，适合用于开关电源和高速数字电路。这一特性使其在数据传输和脉冲信号处理时极具优势。
直流反向耐压（Vr）：最大可承受80伏的DC反向电压，使得该二极管能在多种电源电压条件下稳定工作，广泛适用于需要高压防护的电路设计。
平均整流电流（Io）：其额定平均整流电流为125毫安，满足一般小信号整流的需求，适合于小功率的整流和开关应用。
正向压降（Vf）：在50毫安的正向电流下，其正向压降为1伏，这使得二极管的能量损耗较低，有助于提高系统的整体效率。
反向泄漏电流：在75伏的反向电压下，反向泄漏电流仅为1微安，这意味着在正常工作条件下几乎不会造成能量损失，提升了电源的可靠性。
电容特性：该二极管在0伏时的电容值为2皮法（pF） @ 1MHz，彰显其良好的频率响应特性，使得在高频应用下的表现也适用。
封装与安装类型
1N4148WT-7 采用SOD-523封装，具有非常小的占板面积，非常适合于高密度的电子电路板设计。该封装类型的引脚间距适应现代表面贴装技术，便于自动化贴装和焊接，同时保证了优良的散热性能和结构强度。
工作环境
适用于广泛的工作温度范围，从-65℃到150℃，使得1N4148WT-7 在各种极端环境下都能保持良好的性能，增加了其在严苛环境应用中的可靠性。这使得它非常适合于汽车电子、工业控制、通信设备等领域。
应用场景
1N4148WT-7 的设计特性使其广泛应用于以下领域：
- 开关电源：快速切换和高反向电压使其在开关电源的整流和开关处理中表现良好。
- 数字电路：可用于逻辑电平的转换和保护，尤其在高速数据信号中尤为重要。
- RF应用：在无线通信中作为信号检波器和开关器件，能够支持高频率操作。
- 汽车电子：由于其宽广的工作温度范围，成为汽车电子控制系统中的理想选择。
总结
整体来看，1N4148WT-7 是一款兼具速度与稳健性的开关二极管，凭借其极低的正向压降和快速的反向恢复时间，在各种电子应用中均能够展现出极佳的性能。无论是对低功耗、快速切换特性的追求，还是在复杂和高温环境下的稳定需求，1N4148WT-7 都是一个值得信赖的选择，满足现代电路设计的要求。
