漏源电压(Vdss) | 20V | 连续漏极电流(Id)(25°C 时) | 6.5A |
栅源极阈值电压 | 1V @ 250uA | 漏源导通电阻 | 22mΩ @ 6.5A,4.5V |
最大功率耗散(Ta=25°C) | 1.4W | 类型 | N沟道 |
产品简介
AO3416 是一款高性能的 N 沟道 MOSFET,专为电源开关、汽车电源管理和工业应用等领域设计。其具有优异的电气性能,综合考虑了漏源电压、漏极电流和功耗等多个方面,适合在各种需求苛刻的环境中使用。此器件采用 SOT-23-3L 封装,方便在空间受限的应用中实现高效的电源管理。
主要特性
漏源电压 (Vdss): 20V
AO3416 的漏源电压为 20V,使其适用于多种低压应用,同时可以有效防止过压对器件造成的损害。
连续漏极电流 (Id): 6.5A
器件在 25°C 的环境温度下能够承载 6.5A 的连续漏极电流,确保在高负载情况下的可靠性。这一特性使其非常适合于要求快速开关的电源管理和电机驱动应用。
栅源极阈值电压 (Vgs(th)): 1V @ 250uA
通过采用适当的驱动电压,AO3416 可以在低电压下达到开关状态,在确保可靠运行的同时,降低控制电路的复杂性。
漏源导通电阻 (Rds(on)): 22mΩ @ 6.5A, 4.5V
该器件的漏源导通电阻较低,使其在开关过程中能够显著减小功耗,提升整体系统的效率。在实际操作中,这对于延长电池续航时间和降低热量产生至关重要。
最大功率耗散 (Pd): 1.4W @ Ta=25°C
AO3416 在 25°C 的环境温度下,最大功率耗散为 1.4W,意味着该器件在设计中考虑了热管理,适合在较高功率应用中使用,同时可避免过热问题,引发器件失效。
封装与应用

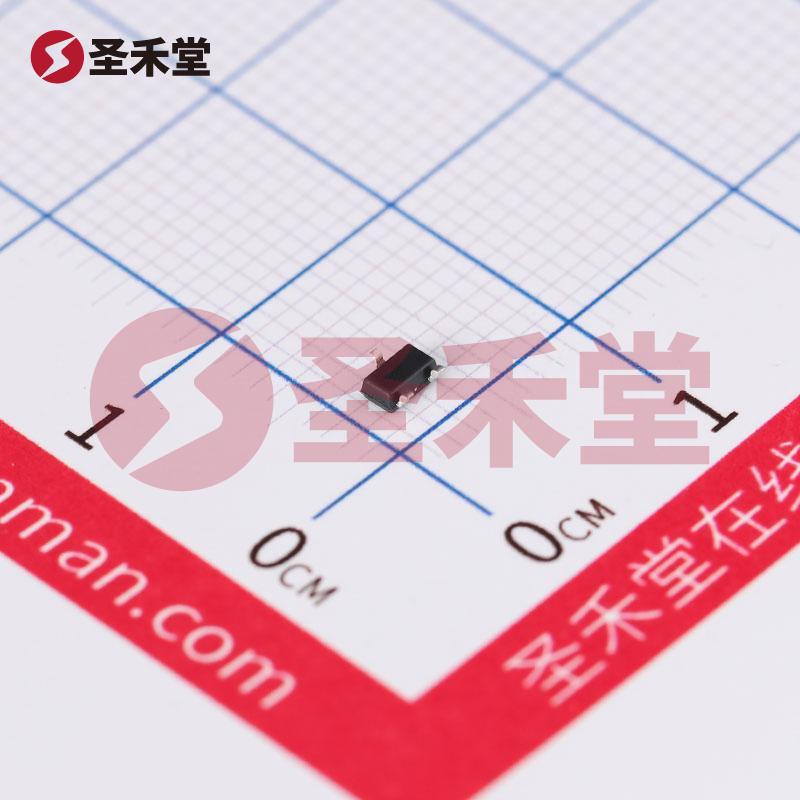

AO3416 采用 SOT-23-3L 小型封装,尺寸小,焊接方便,特别适合于空间有限的 PCB 板设计。其广泛应用于以下领域:
可靠性与稳定性
AO3416 在设计时考虑到多种环境因素,具有合适的热管理和电气性能,使其在各种工作条件下运行稳定。不论是高温、高湿度环境,还是骤然的负载变化,该器件均能够保持一致的性能。
总结
凭借其优异的电气特性、可靠的性能和有效的热管理,AO3416 是一款极具竞争力的 N 沟道 MOSFET,适合广泛的电源管理和开关应用。无论是在消费电子、汽车电子还是工业设备中,AO3416 的使用都将会带来更高的效率和更好的用户体验。随着电子设备对功率和效率的要求日益增加,选择合适的 MOSFET 对于设计工程师来说显得愈发重要,而 AO3416 无疑是一个值得考虑的优秀选择。
