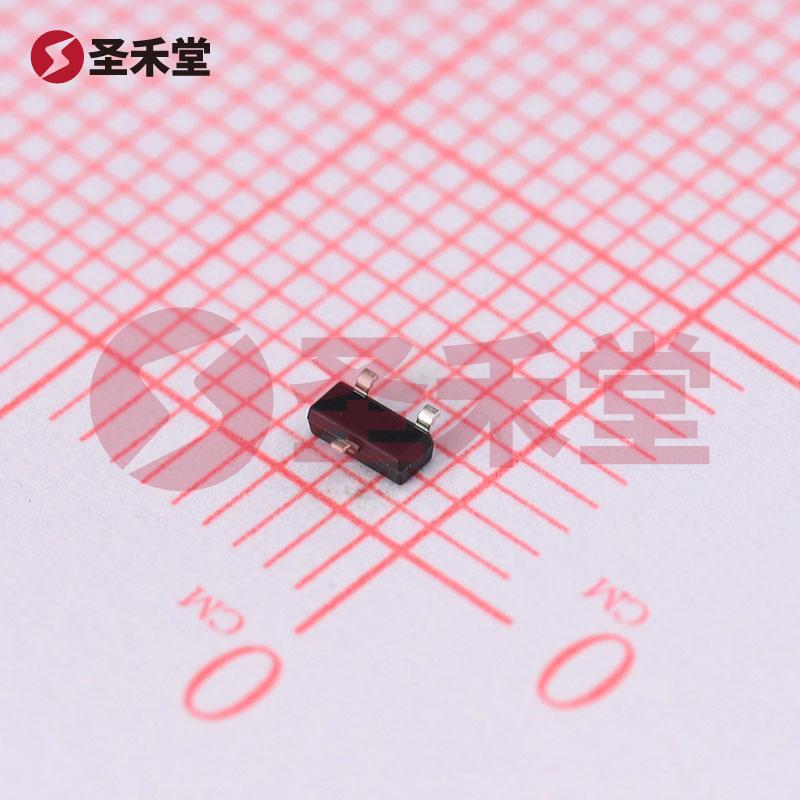

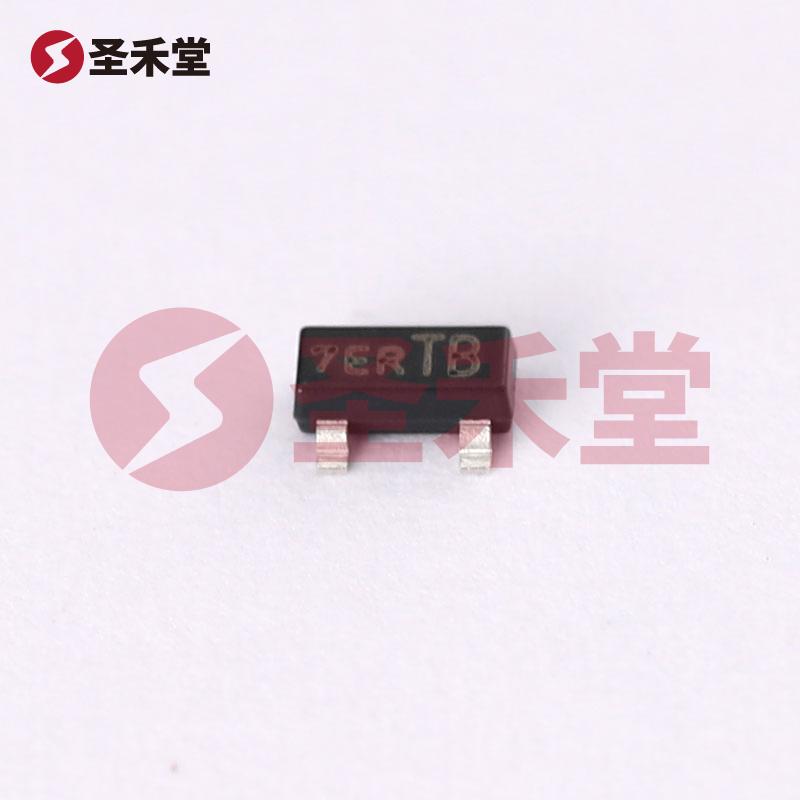

2N7002E-T1-GE3 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

2N7002E-T1-GE3

商品编码: BM0000284815
品牌 :
VISHAY(威世)
封装 :
TO-236
包装 :
编带
重量 :
-
描述 :
场效应管(MOSFET) 350mW 60V 240mA 1个N沟道 TO-236
库存 :
26706(起订量1,增量1)
批次 :
2年内
数量 :
X
0.455
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.455
--
200+
¥0.294
--
1500+
¥0.255
--
3000+
¥0.226
--
30000+
产品参数
产品手册
产品概述

2N7002E-T1-GE3参数

FET配置(电路类型)N沟道漏源击穿电压V(BR)dss60V
漏极电流(Id, 连续)240mA(Ta)导通电阻 Rds(on)3欧姆
阈值电压Vgs(th)2.5V@250µA最大耗散功率350mW
封装/外壳SOT-23-3(SC-59,TO-236-3)FET 类型N 通道
技术MOSFET(金属氧化物)漏源电压(Vdss)60V
25°C 时电流 - 连续漏极 (Id)240mA(Ta)驱动电压(最大 Rds On,最小 Rds On)10V
不同 Id、Vgs 时导通电阻(最大值)3 欧姆 @ 250mA,10V不同 Id 时 Vgs(th)(最大值)2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)(最大值).6nC @ 4.5VVgs(最大值)±20V
不同 Vds 时输入电容 (Ciss)(最大值)21pF @ 5V功率耗散(最大值)350mW(Ta)
工作温度-55°C ~ 150°C(TJ)安装类型表面贴装型
供应商器件封装TO-236

2N7002E-T1-GE3手册

2N7002E-T1-GE3概述

产品概述:2N7002E-T1-GE3 MOSFET

基本信息
2N7002E-T1-GE3是一款高性能的N沟道金属氧化物场效应管(MOSFET),由VISHAY(威世)公司制造,广泛应用于各种智能电子产品和电源管理系统。该器件采用了TO-236(又称SOT-23-3或SC-59)封装,适合表面贴装,具有良好的散热性能和可靠性。

关键参数

  • 漏源击穿电压(V(BR)DSS): 60V
  • 连续漏极电流(Id): 240mA (在环境温度为25°C时)
  • 导通电阻(RDS(on)): 最大3Ω (在10V时,流过250mA的条件下)
  • 阈值电压(VGS(th)): 2.5V @ 250µA
  • 最大耗散功率: 350mW
  • 工作温度范围: -55°C 至 150°C

电气特性
2N7002E-T1-GE3MOSFET展现出低导通电阻的特性,减少了损耗,提高了效率。其在10V驱动电压下的导通电阻为3Ω,适合需要高效能与较低功耗的应用场景。同时,其漏源电压可承受最高60V,使其在多种电气环境中都能安全工作。

该器件还具有较低的栅极电荷(Qg)——仅为0.6nC @ 4.5V,确保其在开关频率较高的应用中保持快速响应,适合用作高频功率开关。

应用领域
由于其优良的电气特性,2N7002E-T1-GE3可以广泛应用于:

  • 电源开关: 该MOSFET能有效控制电源的打开与关闭,适合用于开关电源、DC-DC转换器等。
  • 信号开关: 在音频、视频和其他信号线路中,用于信号的选择与开关。
  • 驱动电路: 该器件可用于简单的电机驱动、LED驱动及其他负载的控制。
  • 保护电路: 用于过流或过压保护电路中,以防止进一步损坏电路。

使用指导
在使用2N7002E-T1-GE3 MOSFET时,设计工程师应关注最大反向栅极电压(VGS最大值为±20V)以及工作温度范围,在高温环境下确保适当的散热设计以维持稳定性能。此外,必须确保漏极电流不超过最大额定值(240mA),以防止器件的损伤或故障。

总结
总体而言,2N7002E-T1-GE3是功能强大且可靠的N沟道MOSFET,结合低导通电阻与较高的工作电压,使其在许多电子应用中成为理想之选。不论是在电源管理、信号调节还是负载控制方面,它都具有良好的伸缩性,能够满足市场对高效能、高稳定性的电气组件的需求。选择2N7002E-T1-GE3,将为您的设计提供优质的电气性能与稳定的使用体验。
