漏源电压(Vdss) | 20V | 连续漏极电流(Id)(25°C 时) | 1.9A |
栅源极阈值电压 | 700mV @ 250uA | 漏源导通电阻 | 120mΩ @ 4A,4.5V |
最大功率耗散(Ta=25°C) | 625mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 1.9A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 2.5V,4.5V |
不同 Id、Vgs 时导通电阻(最大值) | 120 毫欧 @ 4A,4.5V | 不同 Id 时 Vgs(th)(最大值) | 700mV @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 3nC @ 4.5V | Vgs(最大值) | ±12V |
不同 Vds 时输入电容 (Ciss)(最大值) | 303pF @ 15V | 功率耗散(最大值) | 625mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23-3 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
ZXMN2A01FTA 是一款高性能 N 沟道金属氧化物半导体场效应管(MOSFET),由知名供应商 DIODES(美台)生产。这款器件设计用于中等功率的开关和放大应用,凭借其优异的电气特性和富有竞争力的规格,ZXMN2A01FTA 可广泛应用于多种电子和电气设备中。
ZXMN2A01FTA 的漏源电压(Vdss)额定为 20V,适合多种低压应用场合。其连续漏极电流(Id)在 25°C 环境温度下达 1.9A,确保在应用中具备良好的驱动能力。此外,器件的栅源极阈值电压(Vgs(th))为 700mV @ 250µA,使得器件能够在较低的驱动电压下可靠工作。
为了提高效率,ZXMN2A01FTA 的漏源导通电阻(Rds(on))最大值为 120mΩ,在 4A、4.5V 的工作条件下表现出色。这一特性在开关应用中尤为重要,因为较低的导通电阻可以显著降低功耗,从而提高系统的整体能效。
该 MOSFET 的驱动电压范围广泛,能够在 2.5V 和 4.5V 下获得最小的 Rds(on),这意味着用户在设计电路时可以灵活选择驱动电压,以满足不同的应用需求。此外,器件的栅极电荷(Qg)为 3nC @ 4.5V,使得其在快速开关应用中表现出色,能够在较高的开关频率下操作。
ZXMN2A01FTA 的最大功率耗散为 625mW(在 Ta = 25°C 时),这使得它能够在较高工作温度下(最大可达 150°C)保持稳定运行。其广泛的工作温度范围(-55°C 至 150°C)使得此器件能够适应各种极端环境,尤其适合在工业和汽车电子领域的应用。

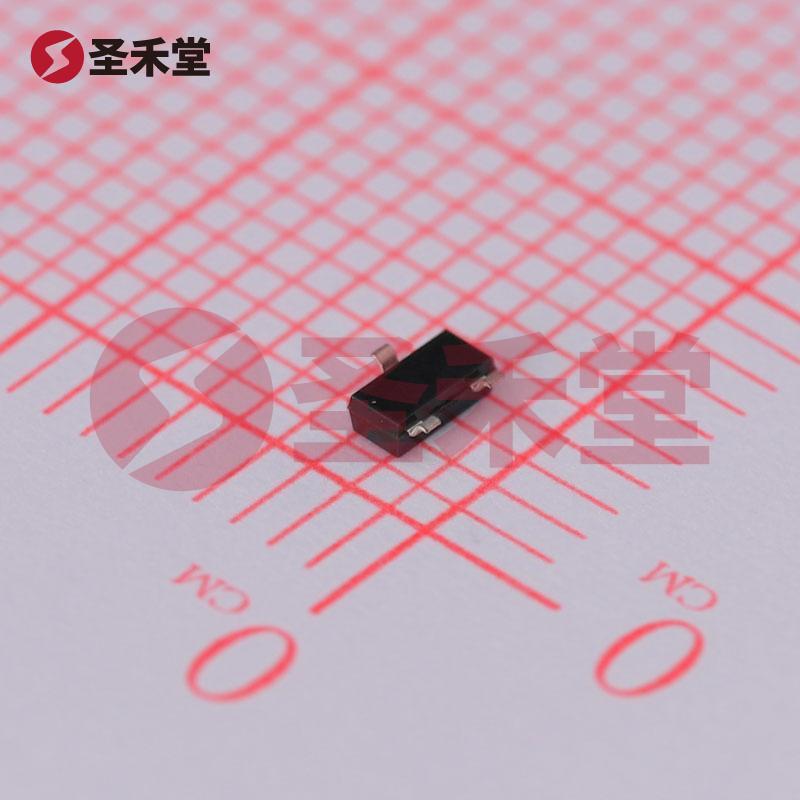

ZXMN2A01FTA 采用 SOT-23 封装(TO-236-3),这种表面贴装型器件具有小体积和轻量化的优点,适合现代电子产品日益追求的空间和重量限制。同时,SOT-23 的封装方式也使得该 MOSFET 易于自动化生产和安装,提高了生产效率。
得益于其优良的电气特性和多样的应用潜力,ZXMN2A01FTA 可广泛应用于以下领域:
ZXMN2A01FTA 是一款功能强大且灵活的 N 沟道 MOSFET,凭借其出色的电气性能、可靠性以及实用性,成为许多电子设计工程师的首选。无论是用于简单的开关应用还是复杂的电源设计,ZXMN2A01FTA 都能提供高效、可靠的解决方案,是当今电子行业中不可或缺的重要器件之一。
