TIP42C

产品概述：TIP42C PNP 晶体管

产品介绍

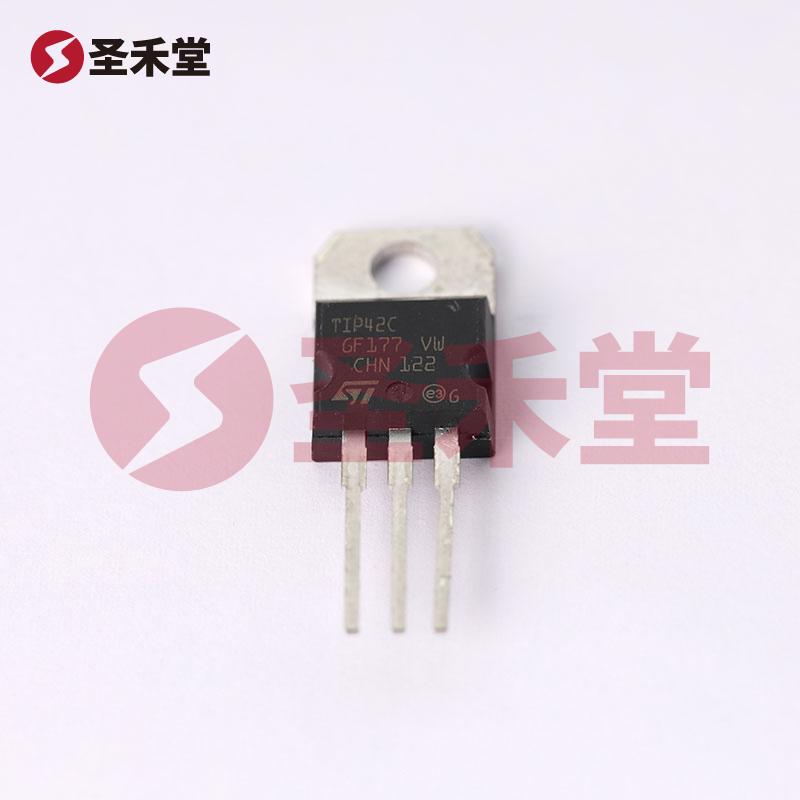

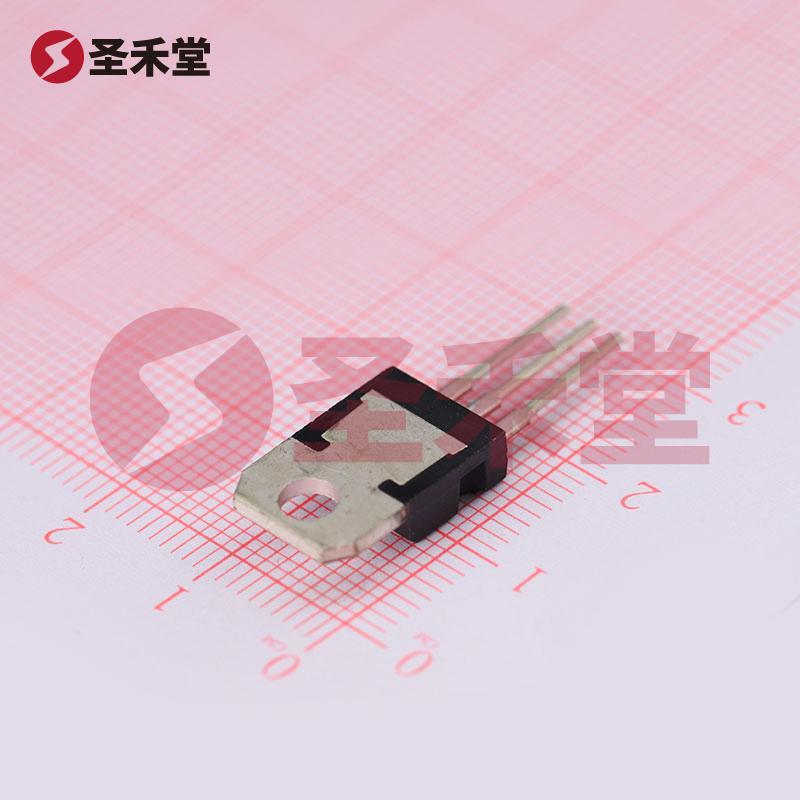

TIP42C 是由意法半导体（STMicroelectronics）生产的一款高功率 PNP 晶体管，常用于各类电子电路中的开关和放大应用。其设计能够承受高达 100V 的集射极击穿电压，并具有高达 6A 的集电极电流，这使得该晶体管在多个高功率应用中表现优秀。封装形式为 TO-220，便于散热和安装，为设计师提供了灵活性和实用性。

基本参数

• 额定功率：65W
• 集电极电流 (Ic)：6A
• 集射极击穿电压 (Vce)：100V
• 饱和压降 (Vce(sat))：1.5V @ 600mA 和 6A
• 电流 - 集电极截止 (Ic(off))：700µA
• 直流电流增益 (hFE)：最小值 15 (在 3A, 4V 条件下)
• 工作温度范围：最高可达 150°C（TJ）
• 封装类型：TO-220-3

特性与优势

1. 高电流和电压能力：TIP42C 具有优秀的电流和电压处理能力，能够满足大多数电子设计的需求。其最大集电极电流为 6A，集射极击穿电压可达 100V，允许在高气压和高电流的应用中工作。

2. 良好的饱和特性：TIP42C 在较高峰值电流（如6A）下的 Vce 饱和压降最大为 1.5V，这使其在开关应用中能有效减少功耗，提高工作效率。

3. 可靠性高：该器件的工作温度范围高达 150°C，这使得 TIP42C 可以在极端环境下稳定工作，是高温应用的理想选择。此外，700µA 的集电极截止电流也显示了其在不通电时的良好稳定性。

4. 易于散热和安装：采用 TO-220 封装设计，为散热片的安装和热管理提供了便利，有效防止因高功率运行导致的过热问题。

应用领域

TIP42C 适用于多种应用场景，具体包括但不限于：

• 功率放大器：该晶体管可用于音频放大器中，保证强大的输出功率和低失真率。
• 开关电路：由于其较低的饱和压降，TIP42C 可以有效用于高性能的开关电路设计中。
• 电机驱动：对于需要控制大电流电机的应用来说，TIP42C 能够稳定供电并控制开关。
• 功率转换器：在 DC-DC 转换器或 AC-DC 适配器中，TIP42C 可作为关键开关元件，确保稳定的电源输出。

总结

TIP42C 是一款集成了高电流、高电压能力及优秀散热性能的 PNP 晶体管，广泛应用于开关和放大电路中。无论是在家庭音响系统、工业电机控制，还是在电子设备的电源管理中，TIP42C 都能够提供可靠的性能与稳定的工作状态。其出色的电气特性和可靠性使其成为现代电子设计中的重要选择，为工程师和设计师提供了极大的设计灵活性和技术支持。
