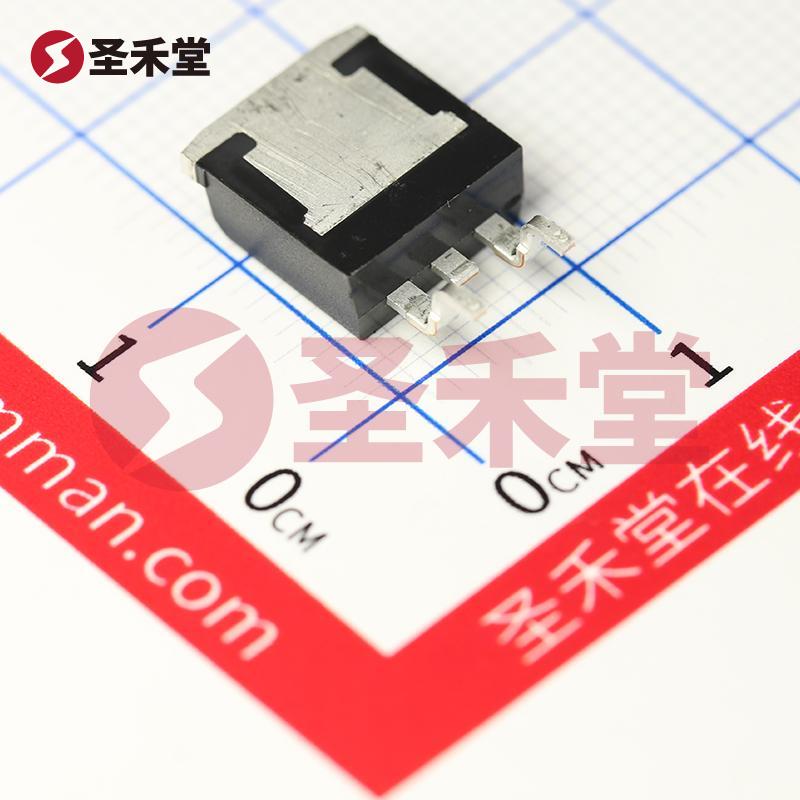

T2535-600G-TR
品牌 :
ST(意法半导体)
封装 :
D2PAK
包装 :
编带
重量 :
-
描述 :
晶闸管(可控硅)/模块 80mA 600V 1个双向可控硅 1.3V D2PAK
库存 :
2500(起订量1,增量1)
批次 :
23+数量 :
X
7.58按整 :
圆盘(1圆盘有1000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥7.58
--
100+
￥6.07
--
1000+
￥5.62
--
15000+
产品参数
产品手册
产品概述
T2535-600G-TR参数
| 封装/外壳 | TO-263-3，D²Pak（2引线+接片），TO-263AB | 三端双向可控硅类型 | 可控硅-无缓冲器 |
| 电压-断态 | 600V | 电流-通态（It（RMS））（最大值） | 25A |
| 电压-栅极触发（Vgt）（最大值） | 1.3V | 电流-不重复浪涌50，60Hz（Itsm） | 250A，260A |
| 电流-栅极触发（Igt）（最大值） | 35mA | 电流-保持（Ih）（最大值） | 80mA |
| 配置 | 单一 | 工作温度 | -40°C~125°C（TJ） |
| 安装类型 | 表面贴装(SMT) | 双向可控硅类型 | 可控硅 - 无缓冲器 |
| 电压 - 断态 | 600V | 电流 - 通态 (It (RMS))（最大值） | 25A |
| 电压 - 栅极触发 (Vgt)（最大值） | 1.3V | 电流 - 非重复浪涌 50、60Hz (Itsm) | 250A，260A |
| 电流 - 栅极触发 (Igt)（最大值） | 35mA | 电流 - 保持 (Ih)（最大值） | 80mA |
| 供应商器件封装 | D2PAK |
T2535-600G-TR手册
T2535-600G-TR概述
T2535-600G-TR 产品概述
1. 产品简介
T2535-600G-TR 是一款高性能的双向可控硅（SCR），由意法半导体（STMicroelectronics）制造，封装形式为 D²Pak，适用于各种高电压和高电流应用场景。该器件的电压范围可达到600V，通态电流（It(RMS)）最大可达25A，能够在严苛的环境条件下工作，其工作温度范围为 -40°C 至 125°C。其设计不仅满足工业标准，还兼顾了高可靠性和高性能特性，适合用于电力电子、电机控制、家用电器和灯光调光等应用。
