STPS5L60U

STPS5L60U 产品概述

1. 产品简介

STPS5L60U是一款由意法半导体（STMicroelectronics）生产的肖特基二极管，具有优良的电气性能和可靠性。该器件的关键规格包括直流反向耐压（Vr）为60V、平均整流电流（Io）为5A。这些特性使其在多种应用场景中广泛使用，包括电源管理、整流电路及其他需要高效功率转换的电子设备。

2. 技术参数

• 直流反向耐压（Vr）：60V
• 平均整流电流（Io）：5A
• 正向压降（Vf）：520mV @ 5A
• 反向泄漏电流：220µA @ 60V
• 速度：快速恢复，响应时间≤500ns（适用于大于200mA的负载）
• 结温范围：工作温度可达150°C（最高）
• 封装类型：SMB（DO-214AA），适合表面贴装（SMD）应用

3. 性能特点

STPS5L60U的设计旨在兼顾高效率和高温操作环境。其正向压降低至520mV（在5A条件下），意味着在整流过程中将损失的功率最小化，从而提高整体系统效率。此外，220µA的反向泄漏电流在60V的工作条件下也显示了其优质的电气特性，适合用于要求严格的低漏电应用。

4. 应用领域

STPS5L60U二极管可广泛应用于下列领域：

• 开关电源：由于其快速恢复特性和低正向压降，STPS5L60U非常适合用于开关电源的整流阶段，能够有效提高电源转换效率并降低发热。
• 电机驱动器：在电机驱动应用中，STPS5L60U可以用作反向二极管，保护电路的同时提供稳定的电流路径。
• 电池充电器：由于其优良的热管理能力和高耐压性能，该二极管可用于各种电池充电方案，特别是在快速充电应用中，能够保证高效整流。
• LED驱动：在高电流LED驱动中，使用STPS5L60U可以减少功耗，提升驱动电源的整体效率。

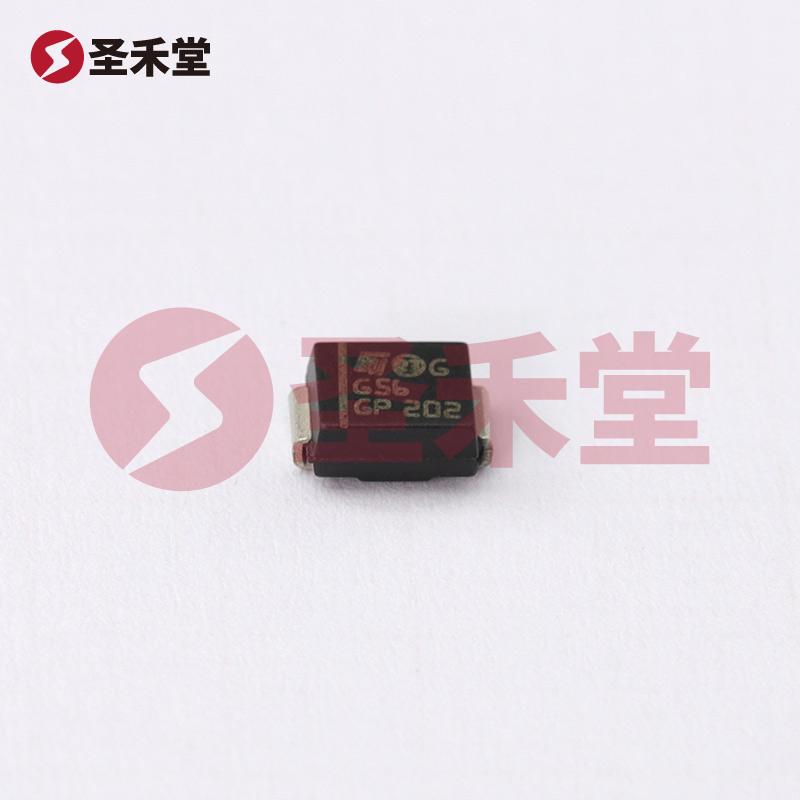

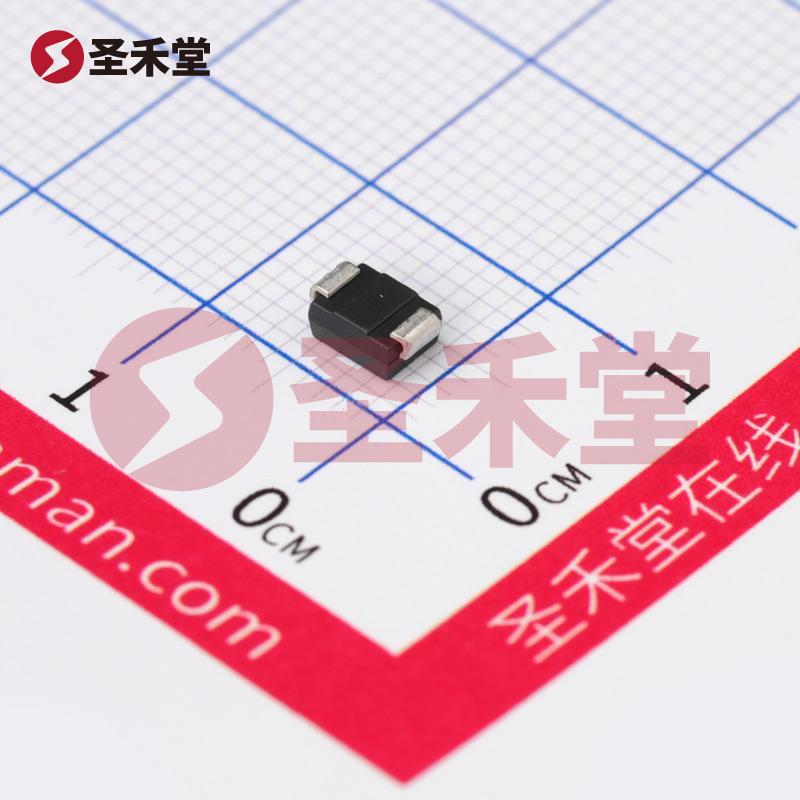

5. 封装和安装

STPS5L60U采用SMB封装（DO-214AA），适合自动化的表面贴装技术（SMD）。这种封装不仅可以节省PCB表面空间，还具有良好的散热性能，方便在密集的电路板中使用。SMB封装提供了优良的物理和电气连接，确保了组件在高功率和高频率应用中的可靠性。

6. 总结

STPS5L60U肖特基二极管凭借其高效的整流性能和高稳定性，已成为许多现代电子设计中的理想选择。无论是在开关电源、整流器，还是电机驱动和电池管理系统中，STPS5L60U的广泛应用展现了其在当今电子行业中不可或缺的地位。凭借意法半导体的品牌声誉和持续的技术创新，STPS5L60U承诺将为设计工程师提供可靠、高效的解决方案，帮助他们在现代电子技术中取得成功。
