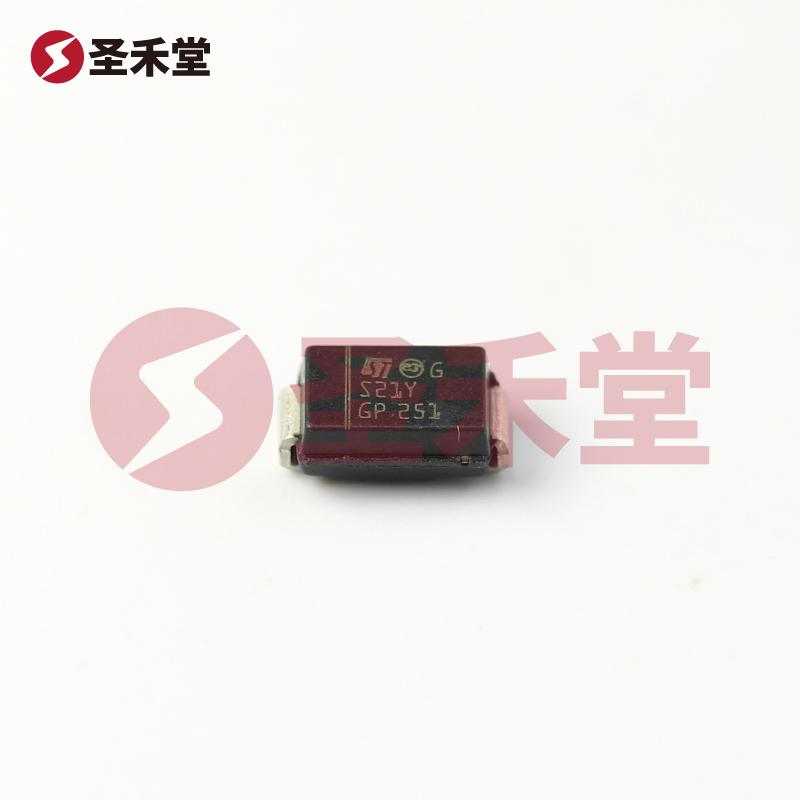

STPS2H100AY
STPS2H100AY参数
| 直流反向耐压（Vr） | 100V | 平均整流电流（Io） | 2A |
| 正向压降（Vf） | 790mV @ 2A | 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 100V | 电流 - 平均整流 (Io) | 2A |
| 不同 If 时电压 - 正向 (Vf) | 790mV @ 2A | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 不同 Vr 时电流 - 反向泄漏 | 1µA @ 100V | 安装类型 | 表面贴装型 |
| 封装/外壳 | DO-214AC，SMA | 供应商器件封装 | SMA（DO-214AC） |
| 工作温度 - 结 | -40°C ~ 175°C |
STPS2H100AY手册
STPS2H100AY概述
产品概述：STPS2H100AY
STPS2H100AY 是一款高性能的肖特基二极管，广泛应用于电源管理、整流和保护电路等领域。其设计旨在提供优越的电流整流能力和极低的正向压降，使其成为现代电子产品中不可或缺的基础元件之一。以下将对其关键参数、应用场景及优势进行深入分析。
关键规格
- 直流反向耐压 (Vr): 100V
- 平均整流电流 (Io): 2A
- 正向压降 (Vf): 790mV @ 2A
- 反向泄漏电流: 1µA @ 100V
- 速度: 快速恢复 <= 500ns，> 200mA（Io）
- 工作温度范围: -40°C ~ 175°C
- 封装类型: SMA（DO-214AC）
- 供应商: ST (意法半导体)
设计特点
STPS2H100AY是一个高度集成的肖特基二极管，专为满足高频率和高效率整流需求而设计。该二极管的最大直流反向电压为100V，平均整流电流可达2A，适合多种工业和消费电子应用。
其正向压降为790mV（在2A时），这意味着在进行整流时，能有效减少功率损耗，提高整体电路效率。同时，肖特基二极管以其快速恢复特性，适合在开关频率较高的电源应用中使用，确保了电源转换过程中的高效性和可靠性。
应用场景
STPS2H100AY广泛应用于以下场景：
- 开关电源：在DC-DC转换器中，作为整流器以提升转换效率。
- 充电器：在电池充电器中，作为整流组件以确保最大充电效率。
- 逆变器：用于太阳能系统和其他逆变应用，以提高能量转换率。
- 电源保护：可作为钳位二极管使用，防止反向电流对电路造成损坏。
优势
低正向压降：STPS2H100AY的低正向压降特性能够有效降低能量损失，使其在高电流应用中表现出色。
极小的反向泄漏电流：在100V的条件下，反向泄漏电流仅为1µA，这使得其在高压环境中具备更好的稳定性和可靠性。
宽工作温度范围：该器件的工作温度范围为-40°C到175°C，能够适应各种恶劣的工作环境，特别适合需要在高温或低温条件下正常运行的应用。
快速恢复特性：其快速恢复时间小于等于500ns，意味着在快速开关的应用中能够减少恢复损耗，提升效率。
表面贴装封装：SMA（DO-214AC）封装使其便于自动化贴装，适合高密度电路板设计的需求，反应灵敏度高，适应性强。
结论
综合考虑，STPS2H100AY是一款极具性价比的肖特基二极管，适合各种高效能和高频率的应用。其低正向压降、极小的反向泄漏电流和宽广的温度兼容性使其在电力电子行业中发挥着重要作用。无论是在工业设备、消费电子还是可再生能源系统中，STPS2H100AY都能够提供可靠的性能和持久的稳定性，是设计工程师的理想选择。
