STN851
STN851参数
| 额定功率 | 1.6W | 集电极电流Ic | 5A |
| 集射极击穿电压Vce | 60V | 晶体管类型 | NPN |
| 电流 - 集电极 (Ic)（最大值） | 5A | 电压 - 集射极击穿（最大值） | 60V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 500mV @ 200mA，5A | 电流 - 集电极截止（最大值） | 50nA（ICBO） |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 150 @ 2A，1V | 功率 - 最大值 | 1.6W |
| 频率 - 跃迁 | 130MHz | 工作温度 | 150°C（TJ） |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-261-4，TO-261AA |
| 供应商器件封装 | SOT-223 |
STN851手册
STN851概述
STN851 产品概述
STN851 是一款高性能的 NPN 晶体管，设计用于多种电子电路应用。这款三极管专注于提供高电流和高电压的稳健性能，尤其适合于开关电源、放大器和其他需要高效率的电子设备。以下是其主要特性和应用场景的详细介绍。
主要技术参数
- 额定功率: 1.6W
- 集电极电流 (Ic): 最大5A
- 集射极击穿电压 (Vce): 最大60V
- 饱和压降 (Vce(sat)): 在200mA和5A时最大为500mV
- 截止电流 (ICBO): 最大50nA
- 直流电流增益 (hFE): 在2A和1V时最小为150
- 频率 - 跃迁: 130MHz
- 工作温度: 高达150°C
- 封装类型: SOT-223
性能优势
STN851 的设计具有多种性能优势，使其在电子电路中表现优越。首先，它的最大集电极电流为5A，使其适合用于需要高电流驱动的应用，如电动机驱动和功率放大器。其次，60V的集射极击穿电压确保在复杂电路中能够承受高电压工作环境，这对于提供稳定的信号和功率是至关重要的。
STN851 的饱和压降（Vce(sat)）为500mV，这意味着在高电流下仍能保持较低的电能损耗，提升整体效率。同时，ICBO仅为50nA，表明它在关闭状态下的泄流非常微小，确保设备在静态状态下的能量耗损得以最小化。
直流电流增益（hFE）达到150，保证了其在放大应用中的良好性能。结合较高的频率跃迁（130MHz），STN851 可以在高频应用中保持良好的工作稳定性，为需要快速开关和高增益的应用提供了支持。
应用场景
STN851 的应用场景广泛，适合包括但不限于以下领域：
开关电源: 由于其高电流和电压特性，STN851 可以用于设计高效的开关电源，以支持各种电子设备的电源需求。
音频放大器: 凭借其优良的增益特性和饱和压降，STN851 非常适合用于音频放大器中，帮助提供清晰且强大的音频输出。
电机驱动: 适合用于直流电机的驱动电路，支持快速的启动、停止及反向操作。
高频信号放大: 由于其130MHz的跃迁频率，适合在需要高频放大的 RF 应用中使用。
逻辑电路: 可用于数字信号处理中的开关和放大装置，支持逻辑电路的构造和实现。
封装与安装

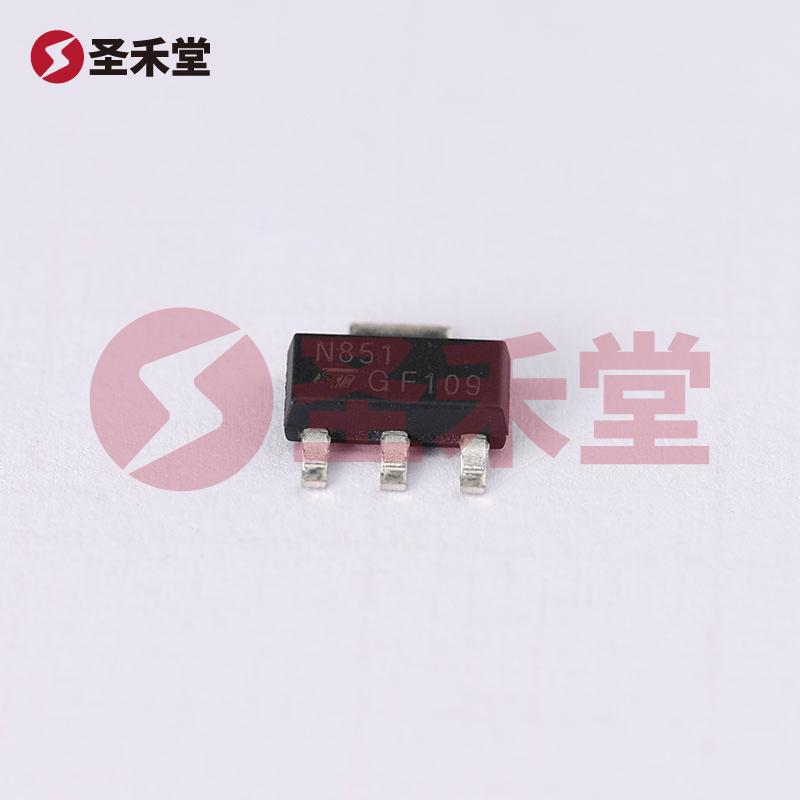

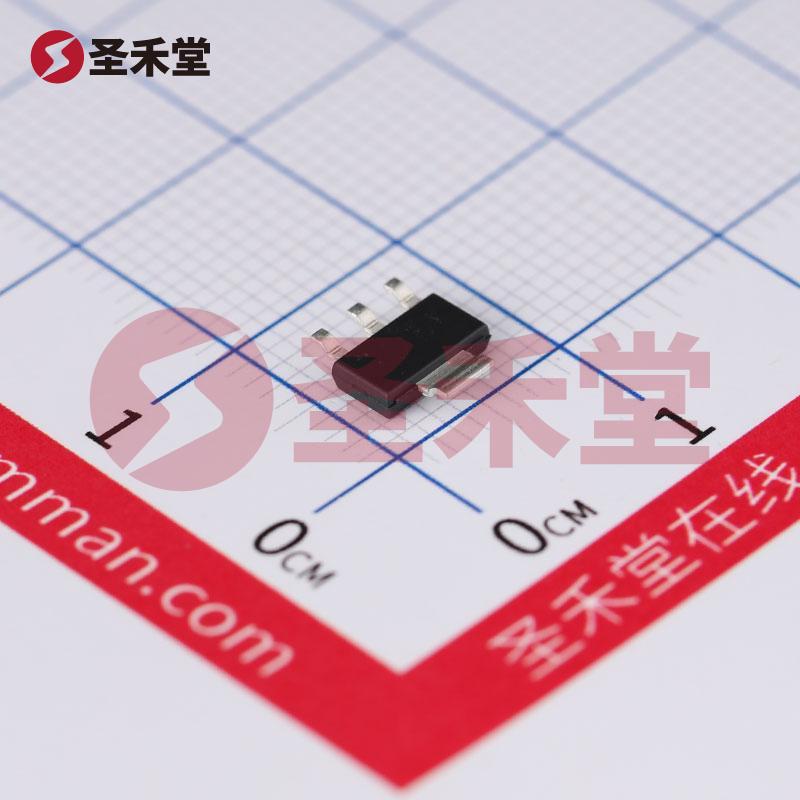

STN851 采用 SOT-223 封装，这是一种表面贴装型封装，适合自动化焊接并节省PCB空间。其小巧的尺寸使其在高密度的PCB设计中极具优势，符合现代电子产品对小型化和高集成度的要求。
结论
总而言之，STN851 是一款高效、可靠且高性能的 NPN 晶体管，适合各种需要高电流和高电压的复杂电子应用。凭借其优秀的技术参数和广泛的应用潜力，STN851 将成为电子电路设计者的重要选择，满足日益增长的科技需求。无论是开关电源、音频放大器还是其他功能电路，STN851 都能提供一流的性能，助力您的项目达成预期效果。
