STM32F030F4P6TR

STM32F030F4P6TR 产品概述

一、产品简介

STM32F030F4P6TR 是意法半导体（STMicroelectronics）推出的一款高性能微控制器（MCU），基于流行的 ARM Cortex-M0 核心，采用 32 位架构，专为低功耗和高性价比的应用场景设计。其核心主频可达 48 MHz，适合用于各类嵌入式应用，涵盖消费电子、工业控制、传感器接口等多个领域。该产品的主要参数包括 15 个 I/O 端口，4KB 的 RAM，以及 16KB 的闪存，具有广泛的兼容性和灵活性。

二、核心处理器

STM32F030F4P6TR 的核心采用 ARM Cortex-M0 处理器，该处理器以其低功耗设计和高效能著称。Cortex-M0 内核支持高达 48 MHz 的工作频率，能够满足多种实时应用的需求。其内置的 32 位指令集，允许更高效的数据处理和更复杂的算法执行，使得该微控制器在执行应用程序时展现出优异的性能。

三、存储与内存

该产品集成有 16KB 闪存（ROM）和 4KB RAM，适合于存储程序代码及运行时数据。16KB 的非常闪存（Flash）能够支持中等复杂度的应用程序，而 4KB 的 RAM 足以应付多种应用中的数据流和临时计算需要。这样，开发者可以在内存占用和性能之间找到一个良好的平衡。

四、外设与接口

STM32F030F4P6TR 具备丰富的接口和外设支持，包括：

• SPI（串行外设接口）: 1 个，适用于外设数据通信。
• I²C（SMBus/PMBus）: 1 个，方便与多种传感器和设备的连接。
• USART: 1 个，支持串行通讯，适用于调试及数据传输。
• DMA (直接存取存储器): 提高数据传输的效率。
• PWM (脉宽调制): 适合用于电机控制、LED 调光等应用。
• WDT (看门狗定时器): 提供系统故障安全保障。

五、电源与工作特性

STM32F030F4P6TR 的工作电压范围为 2.4V 至 3.6V，非常适合低电压应用，同时降低了功耗。该芯片的工作温度范围在 -40°C 至 +85°C 之间，使其在严苛环境下仍具备可靠的运行能力，适合工业及户外应用。

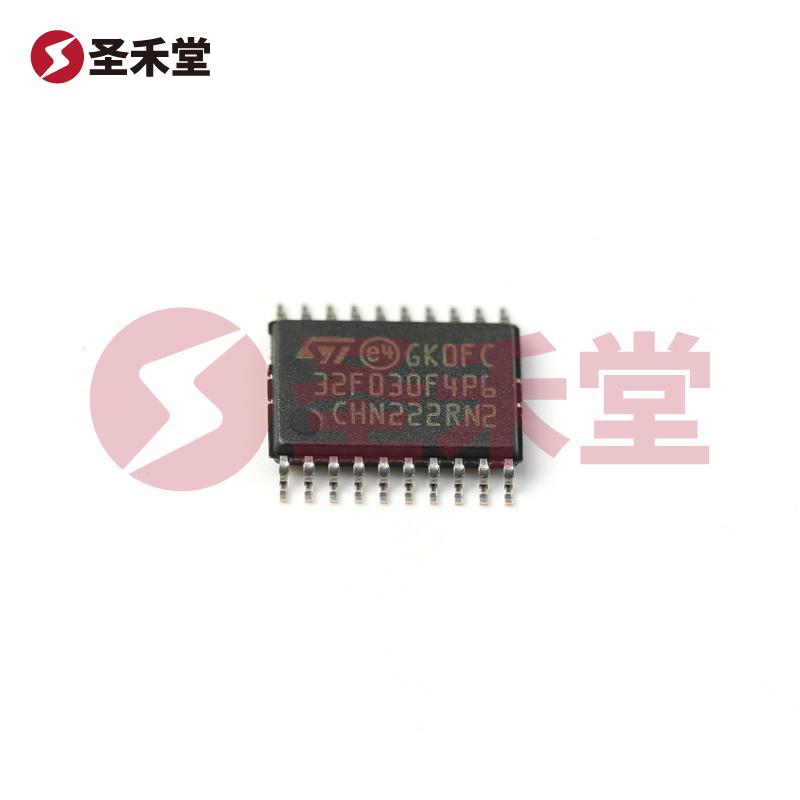

六、封装与安装

该微控制器采用 20-TSSOP 表面贴装型封装，其小巧的特点适合高密度电路板的设计。封装尺寸为 0.173"（约 4.40mm 宽），使得在空间有限的设计中更加灵活，适合多种应用场景。

七、应用领域

凭借其灵活的 I/O 端口配置和强大的通信能力，STM32F030F4P6TR 可广泛应用于：

• 消费电子: 智能家居、可穿戴设备、智能手机配件等。
• 工业控制: 自动化设备、嵌入式控制系统。
• 汽车电子: 车载传感器、控制单元。
• 医疗设备: 便携式医疗监测设备。
• 物联网（IoT）: 传感器网络、智能城市应用。

八、总结

总之，STM32F030F4P6TR 是一款性能卓越、功能丰富、设计灵活的低功耗微控制器，能够满足现代嵌入式系统的多种需求。凭借其高性价比及优秀的兼容性，STM32F030F4P6TR 是开发者进行应用开发的理想选择，无论是在初学者还是专业级项目中，均能展现出良好的性能力与可拓展性。
