STB15810 产品概述

一、引言

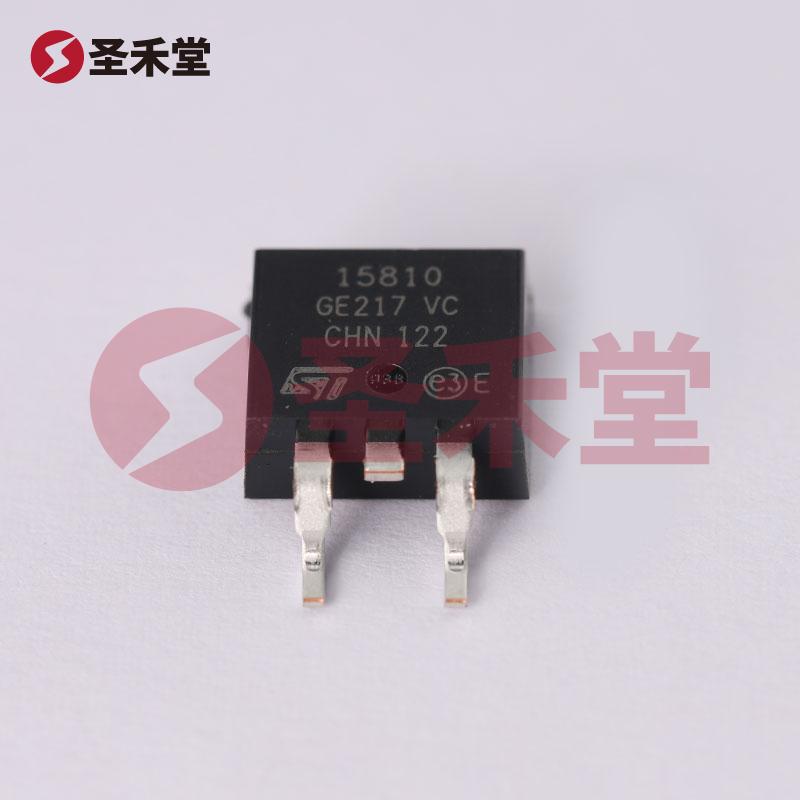

STB15810 是意法半导体（STMicroelectronics）生产的一款高性能 N 沟道场效应管（MOSFET），适用于高功率和高电流的应用。其封装形式为 D2PAK，具备高散热性能，也方便在各种设计中实现良好的布线和装配。该元件的主要特点包括其额定功率250W、额定电压100V和额定电流110A，使得它在多种电子设备中具备广阔的应用前景。

二、产品特点

1. 高功率处理能力: STB15810 能够处理高达250W的功率，为需要较大负载的应用提供了稳定的解决方案。
2. 高电流能力: 凭借其110A的最大漏电流，STB15810 在并联多个器件时能够提供良好的电流共享特性，广泛应用于电源管理和驱动控制电路中。
3. 最大结温: 该产品的最大结温高达175°C，适应了高温环境，为设计人员提供更多灵活性，尤其是在紧凑的空间中。
4. 低导通电阻: STB15810 具有较低的导通电阻（R_DS(on)），减少了在工作时的能量损耗，提高了系统的整体效率。
5. 快速开关能力: 其良好的开关特性使得它适合用于高频开关电源，减少了开关损耗。

三、应用场景

1. DC-DC 转换器: STB15810 适用于各种 DC-DC 转换器，如降压（Buck）和升压（Boost）电源，能够有效地管理电流并降低能量损失。
2. 电动汽车和混合动力汽车: 在电动交通工具的电池管理系统中，STB15810 提供安全可靠的功率转换，为电机驱动和能量回收提供保障。
3. 工业设备: 该元件在自动化设备、马达驱动系统中常被使用，适合需要高电流供电的应用场景。
4. 消费电子: 可用于各种消费电子产品的电源模块中，诸如游戏机、智能家居设备等。

四、技术规格

• 封装: D2PAK
• 额定功率: 250W
• 漏电流: 110A
• 最大漏极-源电压: 100V
• 低导通电阻: R_DS(on) 值非常小，能够有效降低功耗。
• 工作温度范围: -55°C 到 +175°C，能适应多种严苛环境。

五、设计考虑

在设计集成 STB15810 的电路时，设计师需考虑以下几个要素：

1. 散热管理: 由于该 MOSFET 在大电流和高功率下工作，合理的散热设计是确保其正常工作的关键。应评估所需的散热器和空气流动的布局，以保证其效能。
2. 驱动电路: 适当的驱动电压和电流对于确保 STB15810 的快速开关响应是至关重要的，同时也可以防止驱动电路过载。
3. 电磁兼容性: 由于 MOSFET 开关操作可能引起电磁干扰（EMI），在设计 PCB 时应考虑合理的布局以减少噪声。

六、总结

STB15810 作为一款高功率的 N 沟道 MOSFET，凭借其出色的性能特征和灵活的应用场景，成为各类电源管理和控制系统中的理想选择。无论是在工业、消费电子还是电动汽车领域，STB15810 都能够提供可靠的性能和高效的功耗管理。通过合理的设计和适当的散热措施，STB15810 有望在未来的电子应用中发挥更大的潜力。
