晶体管类型 | NPN | 集电极电流Ic | 5A |
集射极击穿电压Vce | 40V | 额定功率 | 2.4W |
电流 - 集电极 (Ic)(最大值) | 5A | 电压 - 集射极击穿(最大值) | 40V |
不同 Ib、Ic 时 Vce 饱和压降(最大值) | 260mV @ 500mA,5A | 电流 - 集电极截止(最大值) | 50nA(ICBO) |
不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值) | 300 @ 10mA,2V | 功率 - 最大值 | 2.4W |
频率 - 跃迁 | 190MHz | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 封装/外壳 | TO-243AA |
供应商器件封装 | SOT-89-3 |
1. 产品简介
ZXTN25040DZTA是一款高性能的NPN型晶体管,封装形式为SOT-89,专门设计用于低功耗和高频率应用。这款晶体管的额定功率为2.4W,最大集电极电流Ic为5A,同时具有出色的电压控制能力,其集射极击穿电压Vce高达40V,适用于各种中小功率的电子电路。
2. 主要参数
3. 设计及应用
ZXTN25040DZTA的设计使其成为高效和高可靠性的电子元器件,非常适合用于电源管理、放大器、开关电路等诸多应用。其集电极电流Ic高达5A,意味着该三极管在电流传输和开关操作中表现出色,满足现代电路对高效能和高灵敏度的多重要求。
该三极管的Vce饱和压降仅为260mV(在500mA时),在电流增益方面也表现优异,使得其在高负载情况下依然能够保持高效的工作状态。这些特性对于功率放大和开关电源电路尤为重要,能够有效降低功耗并提升整体电路的效率。
4. 可靠性和环境适应性
ZXTN25040DZTA凭借其宽广的工作温度范围(-55°C至150°C),适应了各种复杂或极端的工作环境,确保在严苛条件下依然稳定工作。此外,其低集电极截止电流(ICBO最大值50nA)意味着该三极管在不工作时也能有效地最小化漏电流,从而提高整体电路的可靠性。
5. 安装及封装

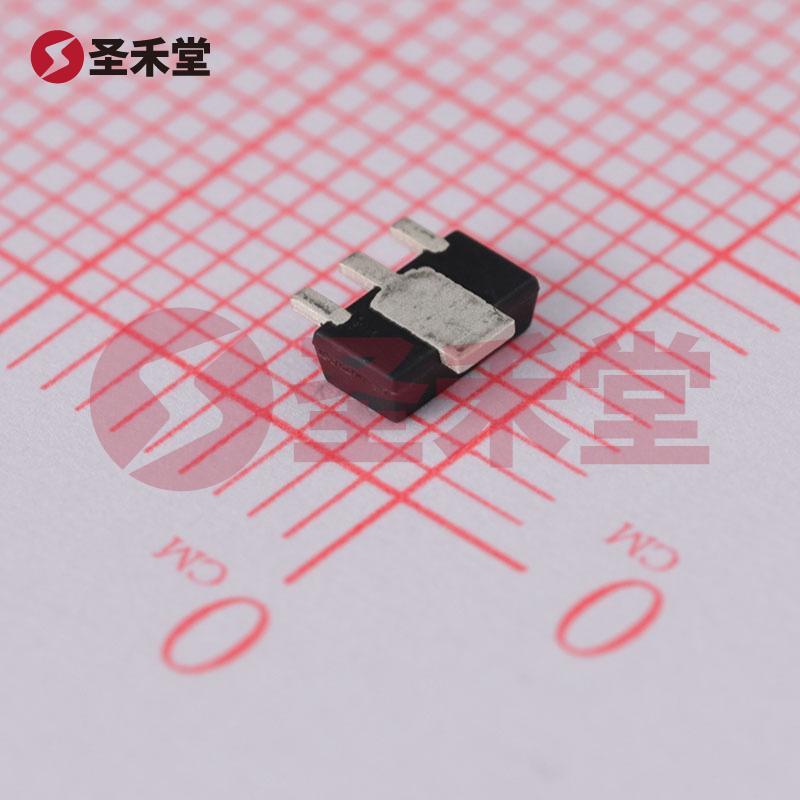

采用SOT-89封装的ZXTN25040DZTA,便于表面贴装,能够有效节省PCB空间及简化制造工艺。此封装适合当前流行的自动化生产线,能够帮助制造商减少生产成本和时间。
6. 结语
总体来说,ZXTN25040DZTA是一个非常出色的NPN型晶体管,具备高功率处理能力、广泛的工作温度范围及出色的电流增益。在现代电子设计中,它为设计师提供了更多的灵活性和可靠性,适合用于多种应用场景,包括但不限于音频放大器、开关电源、信号放大电路等。无论是在消费电子还是工业应用中,ZXTN25040DZTA都展现出了其独特的价值和广泛的应用潜力。
