漏源电压(Vdss) | 100V | 连续漏极电流(Id)(25°C 时) | 100mA |
漏源导通电阻 | 10Ω @ 500mA,10V | 栅源极阈值电压 | 2.4V @ 1mA |
最大功率耗散(Ta=25°C) | 330mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 100mA(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 10V |
不同 Id、Vgs 时导通电阻(最大值) | 10 欧姆 @ 500mA,10V | 不同 Id 时 Vgs(th)(最大值) | 2.4V @ 1mA |
Vgs(最大值) | ±20V | 不同 Vds 时输入电容 (Ciss)(最大值) | 40pF @ 25V |
功率耗散(最大值) | 330mW(Ta) | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | SOT-23-3 |
封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
ZVN3310FTA 是一款由 DIODES(美台)公司生产的 N 通道 MOSFET,优秀的性能使其广泛应用于低电压和中功率的开关电源、功率调节和信号放大等领域。它采用小型的 SOT-23 封装,具有卓越的热性能,适合各种现代电子设备的紧凑布局。

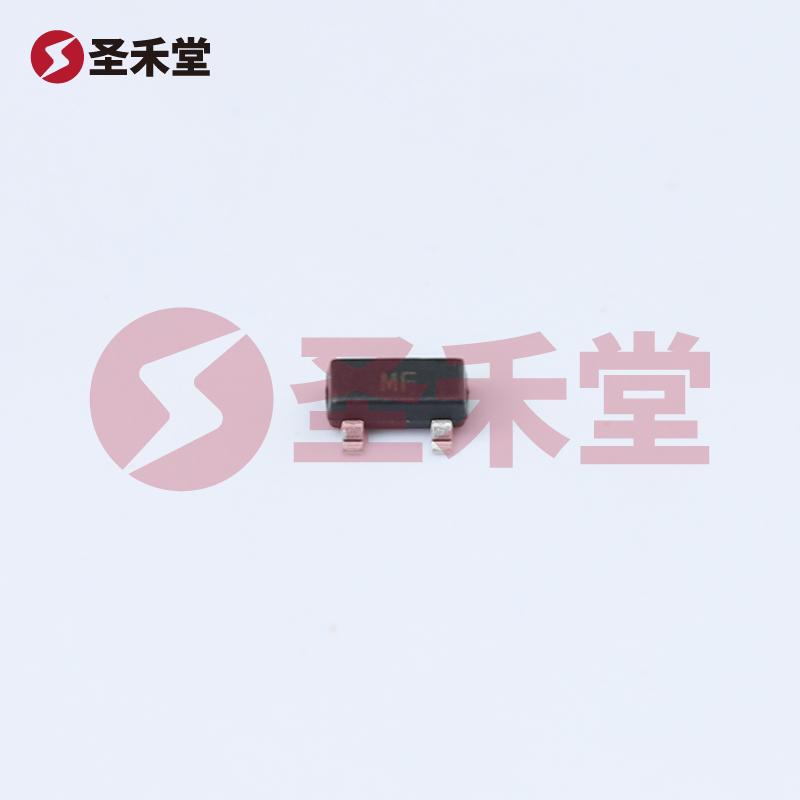

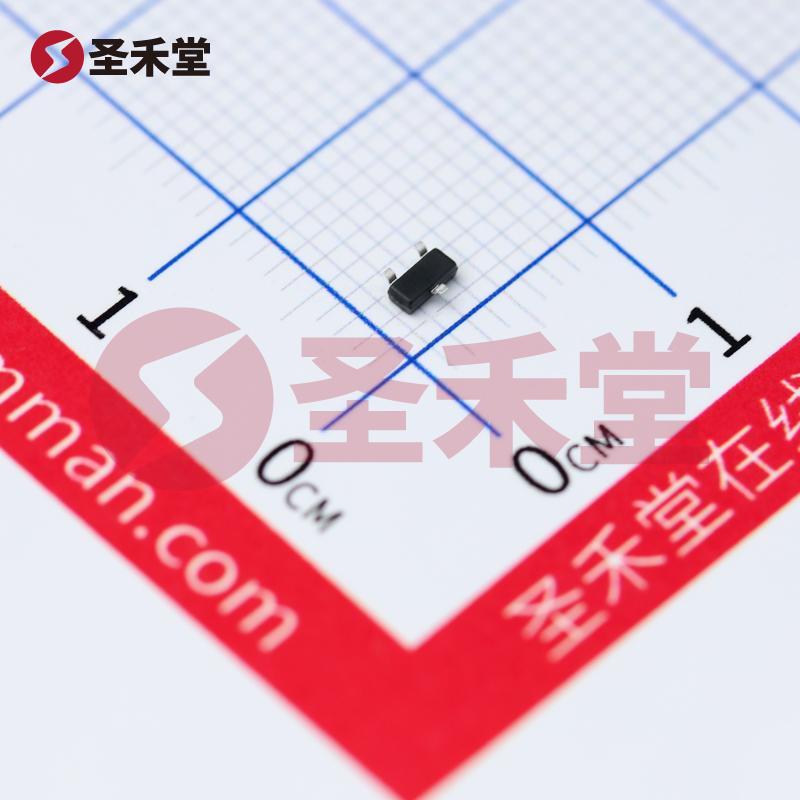

ZVN3310FTA 采用 SOT-23-3 封装,这种封装结构不仅便于表面贴装,也能够有效地降低排热阻抗。小巧的尺寸使其非常适合于小型设备或高密度电路板设计,能够帮助设计师节省空间并提升装配效率。
ZVN3310FTA 是一款性能优良、应用广泛的 N 通道 MOSFET,其高效的导通特性、良好的热稳定性、高电压承受能力以及小型封装,使其在现代电子设计中具备更大的灵活性与适应性。无论是在严格的环境温度下使用,还是在复杂的电源管理系统中,ZVN3310FTA 都能够完美胜任,成为设计师首选的优质元器件。
