Z0103MN 5AA4

Z0103MN 5AA4 产品概述

产品简介

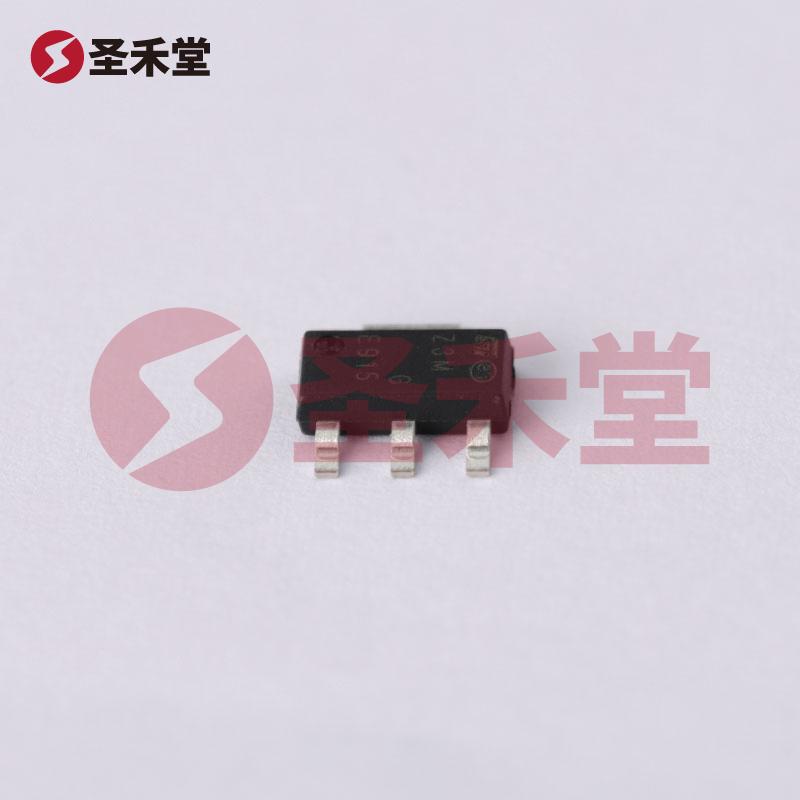

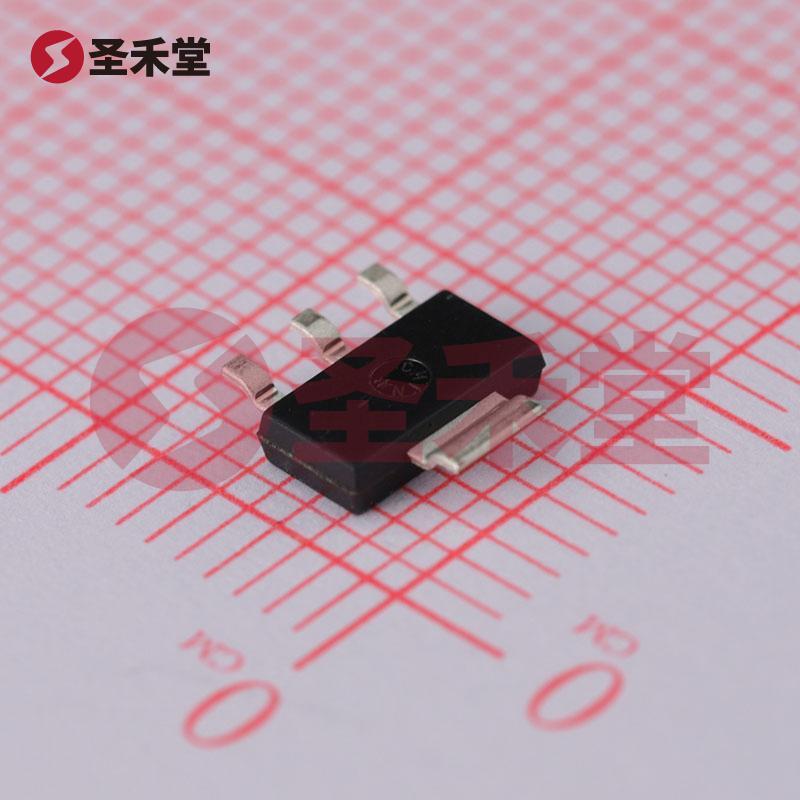

Z0103MN 5AA4 是由意法半导体（STMicroelectronics）生产的一款高性能表面贴装型双向可控硅（TRIAC），具有优越的电气特性和广泛的应用场景。该产品的各项参数适用于多种工业和消费类电子产品的控制需求，尤其是在需要高压和高温环境下的应用。

基本参数

Z0103MN 5AA4 的重要参数包括其最大断态电压为600V，确保其能够在高压应用环境中稳定运行。该TRIAC的最大通态电流（It (RMS)）为1A，加之其逻辑灵敏栅极类型，使其适合用于低电性能的电路设计，能够通过控制信号实现高效的电流切换。

其温度工作范围为-40°C至125°C，适应严苛的环境，这使得Z0103MN 5AA4 可以在范围广泛的应用场合中稳定工作，如家用电器、照明控制、加热器和电机控制等。

触发和保持电流

在操作过程中，Z0103MN 5AA4 的保证非重复浪涌电流（Itsm）为8A（50Hz）和8.5A（60Hz），可提供高达8A的瞬时电流能力，这一特性对于过载保护和瞬态电流管理至关重要。同时，该产品的条件下，保持电流值（Ih）的最大值为7mA，可确保器件在工作时依然保持稳定的状态，并降低功率消耗。

其栅极触发电流（Igt）最大值为3mA，栅极触发电压（Vgt）最大值为1.3V，意味着在信号触发要求方面具有良好的灵敏度和兼容性，支持大多数逻辑电平信号。这使得Z0103MN 5AA4 可以轻松植入多种控制电路。

应用场合

由于其独特的技术特性和卓越的电气性能，Z0103MN 5AA4 在许多消费电子产品和工业设备中有着广泛的应用。以下是几个典型的应用场景：

1. 照明控制：可用于调光开关和灯光控制器，能够平滑调节灯光亮度并进行开关控制。

2. 电机控制：作为电机驱动器中的开关元件，Z0103MN 5AA4 能有效地控制电机的启停与方向，适用于小型电机和家用电器中的封闭环路控制。

3. 温控设备：可用于加热器和空调等设备的温度调节，确保设备在预设温度下高效运行。

4. 家用电器：在洗衣机、微波炉等家电中，可以用于功率控制和设备管理，增强产品性能与用户体验。

5. 开关电源：成为开关电源中的关键开关元件，提升其转换效率和降低待机功耗。

产品特性总结

1. 高压和高温容限：满足高达600V和125°C的应用要求。
2. 逻辑灵敏栅极设计：与多种数字控制逻辑相兼容。
3. 高抗浪涌能力：可支持高达8A的非重复浪涌电流。
4. 低功耗设计：表现出色的保持电流和触发电流特性，适应低功耗应用。

总之，Z0103MN 5AA4 是一款卓越的双向可控硅，其技术参数构成了电力控制领域中的一个可靠解决方案，适合多样化的电气应用，满足行业内不断变化的需求。更新的设计标准和环保效益使其在未来的电子技术应用中展现出广阔的前景。
