VS-3EJH02HM3/6A

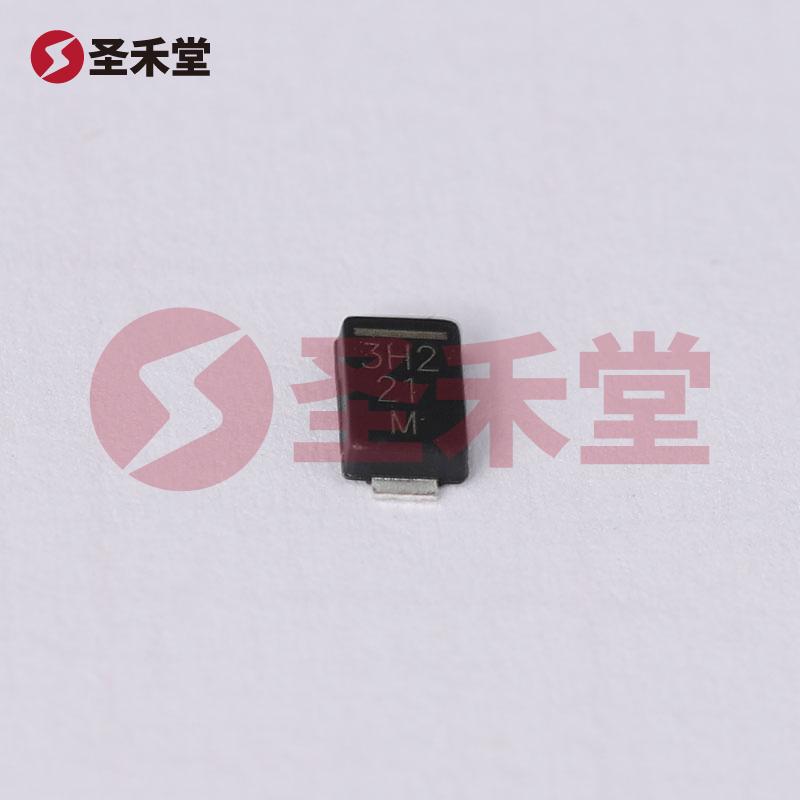

产品概述：VISHAY VS-3EJH02HM3/6A 快恢复二极管

引言 在现代电子行业中，二极管作为关键的电子元器件，广泛应用于整流、电源管理、保护电路及其他多种场合。VISHAY（威世）推出的VS-3EJH02HM3/6A快速恢复二极管以其优异的性能和多样化的应用场景，成为工程师设计电路时的重要选择之一。

产品特性 VS-3EJH02HM3/6A是一款表面贴装型（SMD）的标准快速恢复二极管，适用于需要快速反向恢复和高整流效率的应用场景。其具备以下主要参数和特性：

1. 电流承载能力：VS-3EJH02HM3/6A的平均整流电流（Io）达到了3A，能够满足大多数中小功率电路的需求，使其在电源开关、适配器、LED驱动和直流电源转换中非常适用。

2. 反向电压和正向电压：该二极管的最大直流反向电压（Vr）为200V，能够承受较高电压的工作环境。而在3A的工作条件下，其正向电压（Vf）为930mV，表明在整流过程中能保持相对较低的能量损耗，从而提高系统整体效率。

3. 快速恢复特性：作为一款快速恢复二极管，VS-3EJH02HM3/6A的反向恢复时间（trr）仅为18ns，极大地降低了在高频开关过程中产生的开关损耗。该特性使得该元件在高频应用中表现优异，尤其适合用于开关电源和脉宽调制（PWM）调节电路。

4. 反向泄漏电流：在最大反向电压200V的情况下，该二极管的反向泄漏电流仅为2µA，显示出其出色的反向特性，减少了在关断状态下产生的能量损失。

5. 广泛的工作温度：其结温范围为-65°C至175°C，保证了其在各种极端环境下的可靠性。这一特性使得VS-3EJH02HM3/6A非常适用于军用、航空航天和工业控制等领域。

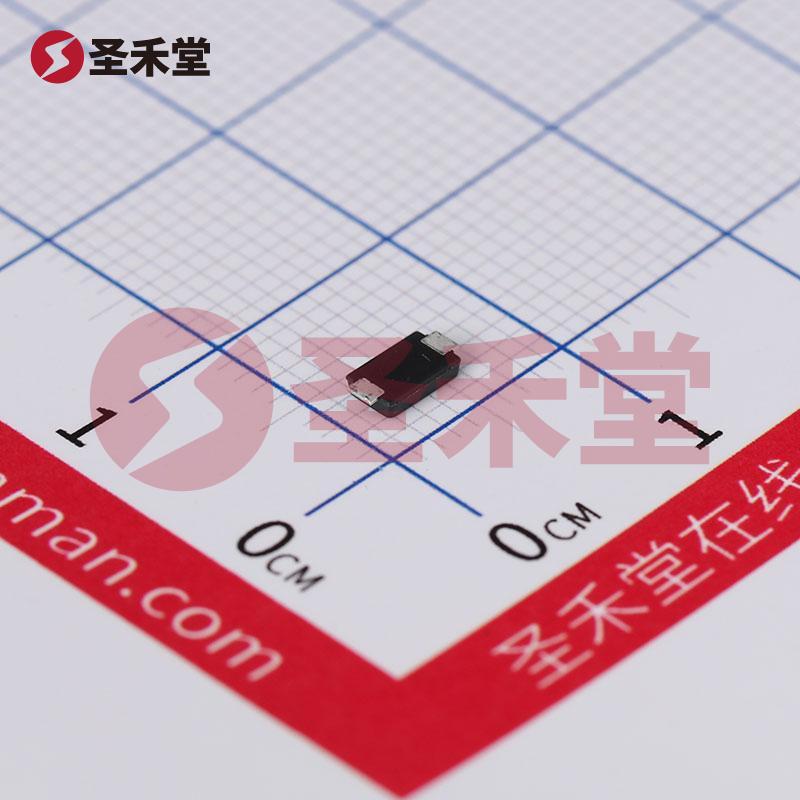

6. 封装类型：采用DO-221AC（SlimSMA）封装，具备较小的体积和轻巧的设计，便于在空间有限的电路板上实现高密度安装，有效降低了产品重量和体积。

应用场景 VS-3EJH02HM3/6A快恢复二极管因其优越的特性，广泛应用于以下领域：

• 开关电源（SMPS）：在开关电源中，快速恢复特性使得二极管能够有效处理高频率的开关动作，降低开关损耗，提升电源转换效率。
• LED驱动器：在LED驱动电路中，以高效率和快速响应特性确保了稳定的输出来驱动LED照明。
• 电池充电器：适用于各种充电应用，能够在复杂的电源条件下提供可靠的整流功能。
• 信号整流：用作低频和高频信号整流，特别是在需要快速恢复的条件下保持信号的完整性。

总结 VISHAY VS-3EJH02HM3/6A快恢复二极管凭借其优异的电流特性、低正向压降、快速恢复速度和宽温工作范围，在电子设计中提供了可靠性和效率。无论是在消费类电子、工业设备，还是在更极端的环境中，它都是提升电路性能的理想选择。随着技术的不断进步，VISHAY的这一产品无疑将在未来更多的应用中展现出其强大的竞争力和市场前景。
