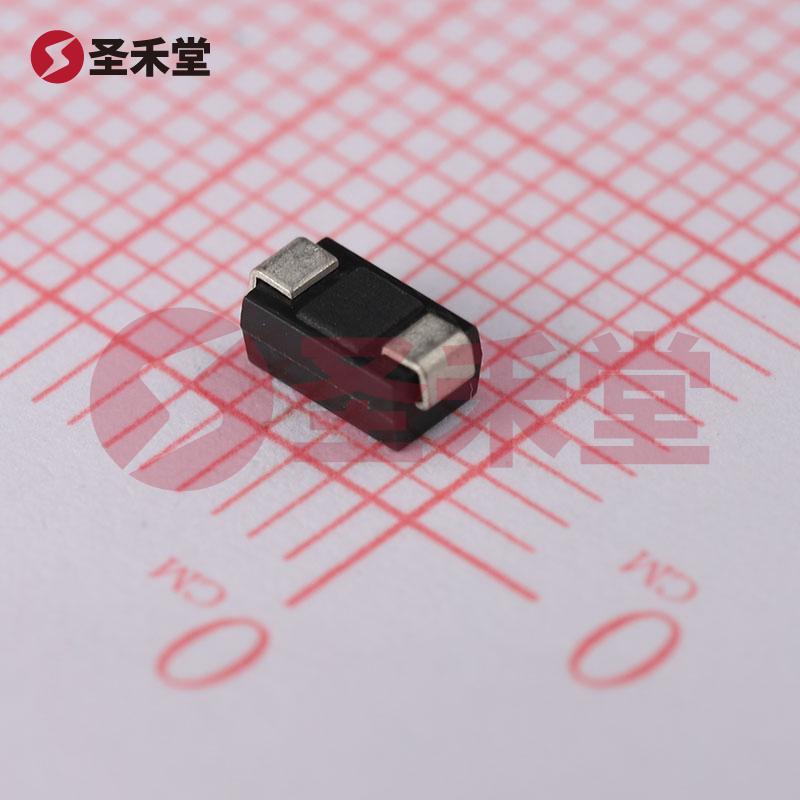

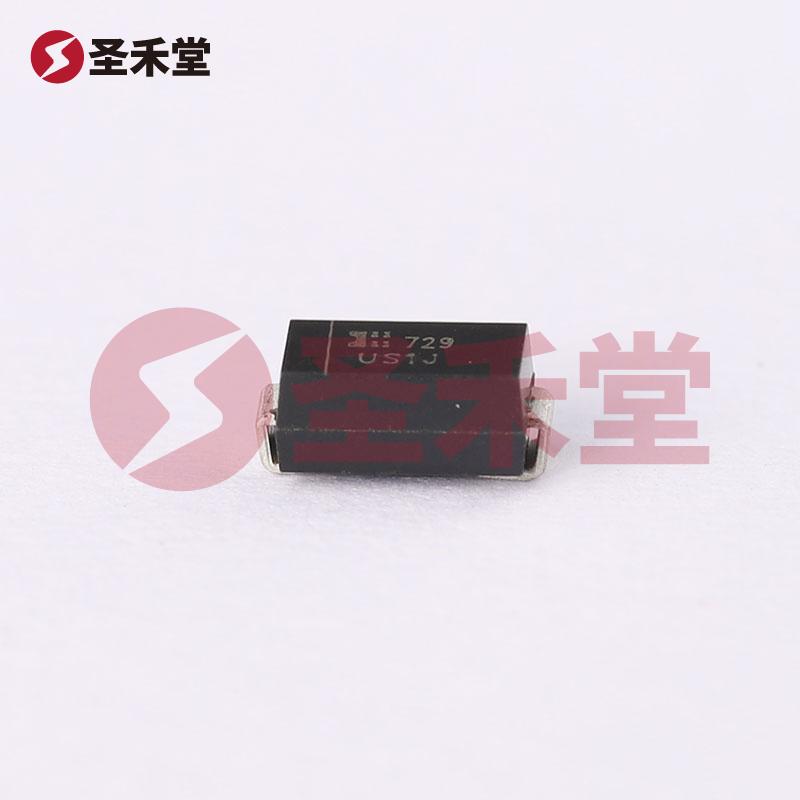

US1J-13-F
品牌 :
DIODES(美台)
封装 :
SMA
包装 :
编带
重量 :
0.148g
描述 :
快恢复/高效率二极管 1.7V@1A 600V 5uA@600V 1A SMA
库存 :
43510(起订量1,增量1)
批次 :
5年内数量 :
X
0.342按整 :
圆盘(1圆盘有5000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.342
--
500+
￥0.228
--
2500+
￥0.198
--
50000+
产品参数
产品手册
产品概述
US1J-13-F参数
| 反向恢复时间（trr） | 75ns | 直流反向耐压（Vr） | 600V |
| 平均整流电流（Io） | 1A | 正向压降（Vf） | 1.7V @ 1A |
| 二极管类型 | 标准 | 电压 - DC 反向 (Vr)（最大值） | 600V |
| 电流 - 平均整流 (Io) | 1A | 不同 If 时电压 - 正向 (Vf) | 1.7V @ 1A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 反向恢复时间 (trr) | 75ns |
| 不同 Vr 时电流 - 反向泄漏 | 5µA @ 600V | 不同 Vr、F 时电容 | 10pF @ 4V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | DO-214AC，SMA |
| 供应商器件封装 | SMA | 工作温度 - 结 | -65°C ~ 150°C |
US1J-13-F手册
US1J-13-F概述
US1J-13-F 产品概述
产品简介
US1J-13-F是一款由DIODES（美台）生产的高效快恢复二极管，专为需要高反向电压和较高整流效率的应用而设计。其设计参数确保了元件在严苛环境下的稳定性和高效性，适用于各种整流电路和电源应用。
主要参数
- 反向恢复时间 (trr): 75ns
- 直流反向耐压 (Vr): 最大承受600V
- 平均整流电流 (Io): 1A
- 正向压降 (Vf): 在1A时为1.7V
- 反向泄漏电流: 在600V下为5µA
- 电容: 在4V、1MHz下为10pF
- 工作温度范围: -65°C至150°C
- 封装类型: SMA（DO-214AC）
应用场景
US1J-13-F二极管广泛应用于各种电力转换和整流电路中，例如：
- 电源适配器: 在开关电源（SMPS）中，US1J-13-F有效降低了能量损耗，同时提升了能效，满足现代电源设计的高标准。
- DC-DC转换器: 其快速恢复特性使得US1J能够在高频应用中有效工作，减少了开关损耗，确保了系统的高效率。
- 整流电路: 作为整流器或者反向保护二极管，US1J-13-F可以保护下游电路免受反向电流损害，同时其低正向压降有助于提高整个系统的效率。
- 电动机驱动器: 该二极管的高压和高电流处理能力使其在电动机控制及驱动电路中表现良好。
性能优势
- 快速恢复特性: 75ns的反向恢复时间意味着US1J-13-F特别适用于高频开关应用。这种特性有效降低了在开关过程中产生的开关损耗，提高了电路的稳定性和效率。
- 高可靠性: 此款二极管的宽工作温度范围（-65°C至150°C）使其能够在极端环境下稳定运行，确保了产品的长期可靠性。
- 低反向泄漏: 在高达600V的反向电压时，US1J-13-F的反向泄漏电流仅为5µA，这降低了电路在待机状态下的能量消耗，有助于设计节能产品。
- 紧凑的封装: SMA封装为表面贴装型设计，适用于空间紧凑的应用，同时简化了生产工艺，降低了安装成本。
应用设计考虑
在设计中使用US1J-13-F二极管时，应关注其最大工作电流和电压，确保电路设计能够满足这些规格。此外，考虑散热问题也是设计中不可或缺的一部分，特别是在高负载条件下，合理的散热设计可以确保US1J-13-F长时间稳定工作。
结论
US1J-13-F对于寻求高效、可靠解决方案的工程师和设计师而言，是一种理想的选择。凭借其优越的电气特性和出色的工作性能，US1J-13-F能够满足现代电源设备的需求，适用于各类高压硬件。无论应用在哪种场景，其快速响应和高耐压特性都将为最终产品提供强有力的支持。
