STTH1R06U
STTH1R06U参数
| 反向恢复时间（trr） | 25ns | 直流反向耐压（Vr） | 600V |
| 平均整流电流（Io） | 1A | 正向压降（Vf） | 1.7V @ 1A |
| 二极管类型 | 标准 | 电压 - DC 反向 (Vr)（最大值） | 600V |
| 电流 - 平均整流 (Io) | 1A | 不同 If 时电压 - 正向 (Vf) | 1.7V @ 1A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 反向恢复时间 (trr) | 45ns |
| 不同 Vr 时电流 - 反向泄漏 | 1µA @ 600V | 安装类型 | 表面贴装型 |
| 封装/外壳 | DO-214AA，SMB | 供应商器件封装 | SMB |
| 工作温度 - 结 | 175°C（最大） |
STTH1R06U手册
STTH1R06U概述
STTH1R06U 产品概述
一、产品简介
STTH1R06U 是一款标准的快恢复高效率二极管，由意法半导体（STMicroelectronics）生产。该二极管专为高电压和高频率应用而设计，具有出色的反向恢复性能、低正向压降以及较小的反向泄漏电流，非常适合用于电源转换和整流电路等广泛应用场景。
二、基础参数
反向恢复时间（trr）: STTH1R06U 的反向恢复时间为 25ns，属快速恢复类型。这个参数对于高频开关电源和逆变器应用尤为重要，可以有效减少开关损耗，提高整体能效。
直流反向耐压（Vr）: 该二极管的最大反向耐压为 600V，能够满足大多数高电压应用的需求，提供了卓越的电气隔离性能。
平均整流电流（Io）: STTH1R06U 的平均整流电流为 1A，适配于多种电流要求的电路设计。
正向压降（Vf）: 在 1A 的工作条件下，正向压降为 1.7V。这一较低的正向压降能够有效降低功耗，提高整体系统效率。
反向漏电流: 在 600V 的反向电压下，反向泄漏电流仅为 1µA，确保了在高电压工作条件下的能效和可靠性。
工作温度: 该二极管的结温最高可达 175°C，适合在多种苛刻的工作环境中使用。
三、尺寸与封装

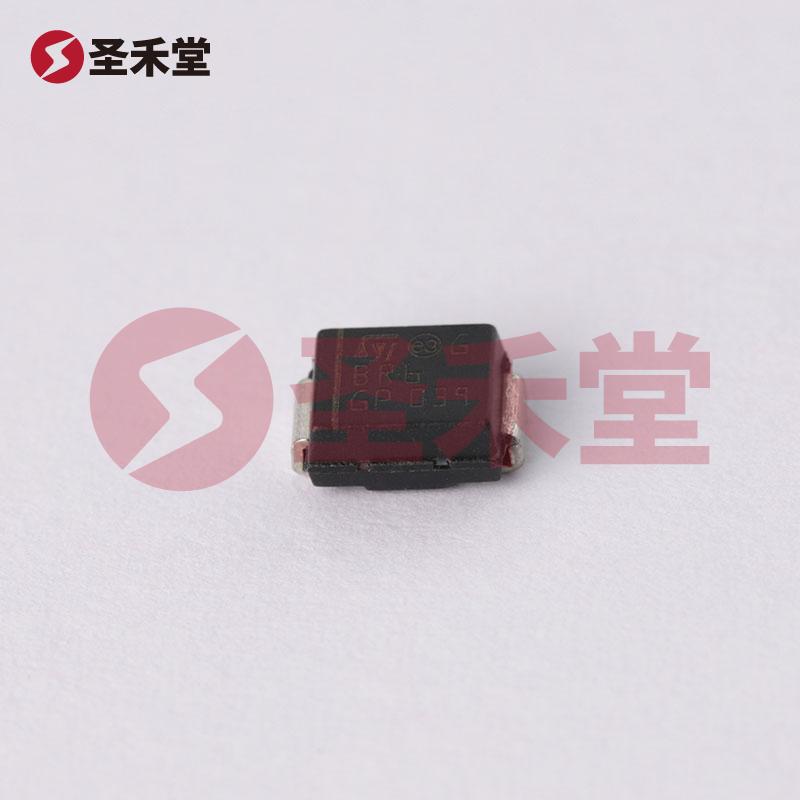

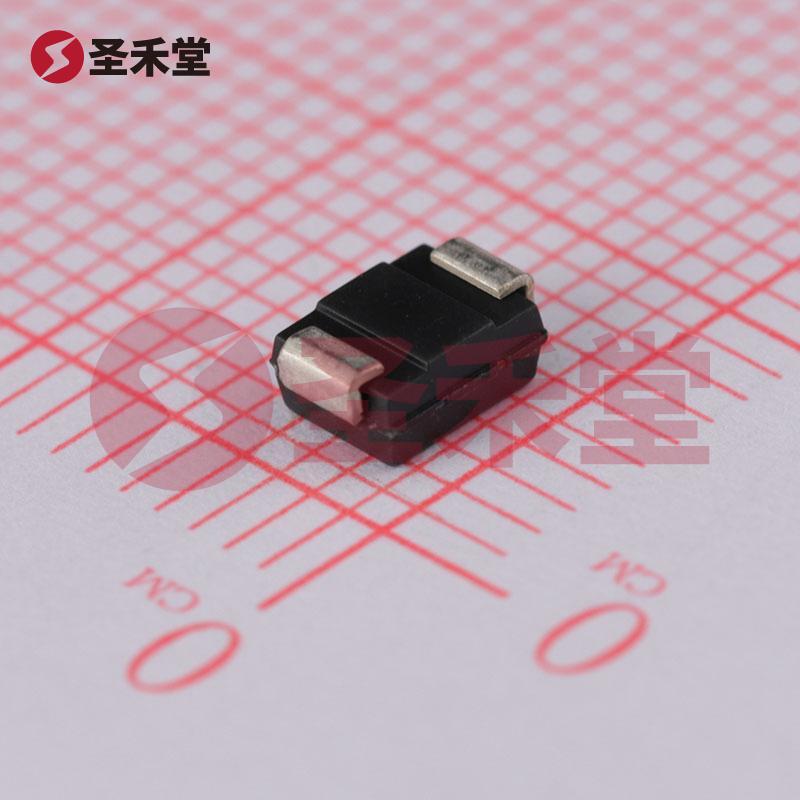

STTH1R06U 采用表面贴装型(SMD)封装，规格为 DO-214AA (SMB)。这种封装具有较小的体积和优越的热性能，便于自动化贴装，适合大规模生产。此外，SMB 封装能够提供良好的散热性能，有助于延长产品的使用寿命。
四、应用场景
STTH1R06U 二极管的应用领域广泛，通常被用于：
开关电源(SMPS): 由于其快速恢复特性，适合在高频开关电源中使用，能有效减少开关损耗，提高转换效率。
电力逆变器: 在太阳能发电、风能发电等可再生能源发电系统中，STTH1R06U 可以用于整流电路，确保电网的稳定性与可靠性。
DC-DC 转换器: 二极管的低正向压降有助于降低功耗，是 DC-DC 转换器中必不可少的元件。
电机驱动系统: 其优良的反向恢复特性使得 STTH1R06U 在电机驱动和控制电路中表现出色，提供快速和高效的桥式整流方案。
其他高频应用: STTH1R06U 适用于各种充电器、适配器、照明设备及其相关的高频电路。
五、总结
总体而言，STTH1R06U 是一款高性能的快恢复二极管，结合了高反向耐压、低反向漏电流与低正向压降等优势，广泛适用于多种要求高效能和高可靠性的电子应用。无论是开关电源、电力逆变器抑或是其他高频电路设计，STTH1R06U 都是值得信赖的选择。作为意法半导体（STMicroelectronics）旗下的产品，其拥有卓越的质量保障和可靠的性能表现，能够为设计师提供更强大的设计支持。
