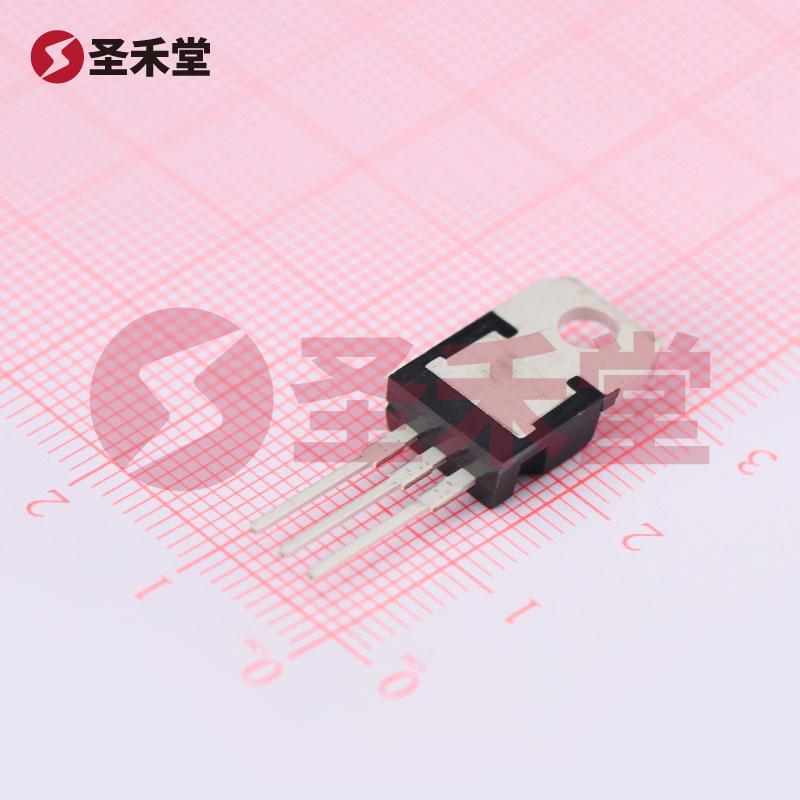

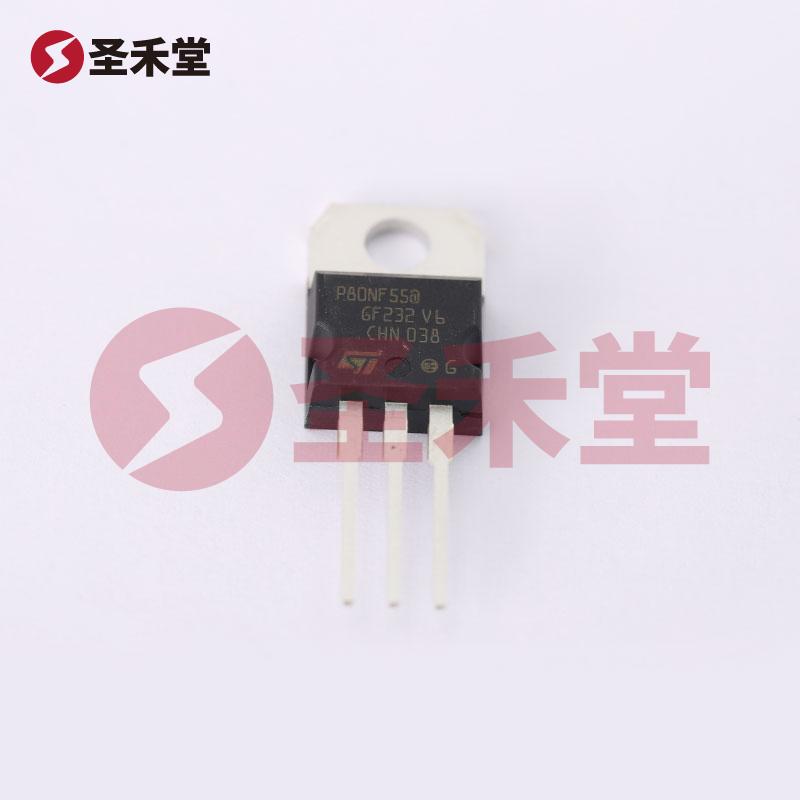

STP80NF55-06 产品实物图片
STP80NF55-06 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

STP80NF55-06

商品编码: BM0000284318
品牌 :
ST(意法半导体)
封装 :
TO-220AB
包装 :
管装
重量 :
2.79g
描述 :
场效应管(MOSFET) 300W 55V 80A 1个N沟道 TO-220
库存 :
10(起订量1,增量1)
批次 :
5年内
数量 :
X
15.8
按整 :
管(1管有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥15.8
--
100+
¥14.1
--
1000+
¥13.56
--
15000+
产品参数
产品手册
产品概述

STP80NF55-06参数

漏源电压(Vdss)55V连续漏极电流(Id)(25°C 时)80A(Tc)
栅源极阈值电压4V @ 250uA漏源导通电阻6.5mΩ @ 40A,10V
最大功率耗散(Ta=25°C)300W(Tc)类型N沟道
FET 类型N 通道技术MOSFET(金属氧化物)
25°C 时电流 - 连续漏极 (Id)80A(Tc)驱动电压(最大 Rds On,最小 Rds On)10V
不同 Id、Vgs 时导通电阻(最大值)6.5 毫欧 @ 40A,10V不同 Id 时 Vgs(th)(最大值)4V @ 250µA
不同 Vgs 时栅极电荷 (Qg)(最大值)189nC @ 10VVgs(最大值)±20V
不同 Vds 时输入电容 (Ciss)(最大值)4400pF @ 25V功率耗散(最大值)300W(Tc)
工作温度-55°C ~ 175°C(TJ)安装类型通孔
供应商器件封装TO-220AB封装/外壳TO-220-3

STP80NF55-06手册

STP80NF55-06概述

产品概述:STP80NF55-06 N沟道MOSFET

1. 基本介绍

STP80NF55-06是一款高性能的N沟道金属氧化物半导体场效应管(MOSFET),其设计用于高电流和高电压的应用场合,尤其适合用于电源转换、功率管理、马达驱动和其他要求高效率和高可靠性的电路中。该器件采用TO-220AB封装,在保证优良的散热性能的同时,适应了通孔安装需求,适合多种电子设备使用。

2. 重要参数

  • 漏源电压(Vdss):55V,这意味着该MOSFET可承受高达55V的电压而不发生击穿,适用于中等电压级别的电路设计。
  • 连续漏极电流(Id):80A(在25°C的环境下)。这是该器件在规定的温度条件下可以承载的最大电流,方便设计工程师进行电路的配合。
  • 漏源导通电阻(Rds(on)):在10V的栅源电压下,最大导通电阻为6.5mΩ,能够有效降低导通损耗,提升整体能效。
  • 栅源极阈值电压(Vgs(th)):4V @ 250μA,使得该器件在低电压下即可有效工作,适合多种驱动电路应用。
  • 最大功率耗散:在25°C环境下的最大功率耗散为300W(在结温Tj = 150°C时,需考虑结温的影响,实际设计中应确保散热设计良好以避免过热)。
  • 工作温度范围:-55°C ~ 175°C,适应极端环境条件,确保在广泛的应用场合下稳定工作。
  • 输入电容(Ciss):在25V下最大输入电容为4400pF,适合高频率应用,确保快速开关性能。

3. 应用领域

STP80NF55-06适合多种电子电路应用,以下是部分可能的应用领域:

  • 电源管理:用于DC-DC转换器、开关电源及不间断电源(UPS)设计中。
  • 电动机驱动:在电动机控制电路中实现高效率的功率转换。
  • 照明:用于LED驱动电路,可以提高驱动效率并降低工作温度。
  • 汽车电子:适合在汽车电源管理中使用,如车载充电器和电池管理系统。

4. 散热与安装

该MOSFET采用TO-220封装的设计具备良好的散热性能,适合高功率应用。工程师在设计电路时需关注散热片的选用,保证其在最大功率耗散情况下始终处于安全工作温度范围内,以防止器件因过热而损坏。

5. 优点总结

  • 优良的热性能:高功率耗散能力使其适合在众多高要求场合中使用。
  • 高效率:低导通电阻意味着在工作中损耗更小,提升了系统整体的转换效率。
  • 宽温工作范围:适应极端温度条件,保证了设备的广泛应用性。
  • 便捷的驱动特性:较低的驱动电压要求,使得与其他电子元件的配合更加简单有效。

综上所述,STP80NF55-06是一款在多种电气和电子应用中极具性价比和实用性的N沟道MOSFET元器件,凭借其优越的电气特性及良好的散热设计,成为设计工程师在构建高效、可靠系统中的可靠选择。
