STN9360

STN9360 产品概述

产品简介

STN9360是一款高性能的PNP型晶体管，由意法半导体（STMicroelectronics）制造，适用于各种高电压和中等电流应用。这种三极管具有卓越的电气性能，最大的集电极电流（Ic）可达500mA，同时具备高达600V的集射极击穿电压（Vceo），使其在多种工业和消费电子设备中成为理想选择。

主要参数

STN9360的主要参数包括：

• 晶体管类型: PNP
• 集电极电流（Ic）: 最大值500mA
• 集射极击穿电压（Vceo）: 最大值600V
• 饱和压降（Vce(sat)）: 在10mA和100mA时最大为500mV
• 集电极截止电流（Icbo）: 最大值10µA
• 直流电流增益（hFE）: 在20mA和5V时最小为120
• 功率最大值: 1.6W
• 工作温度: 最高150°C（TJ）

封装与安装

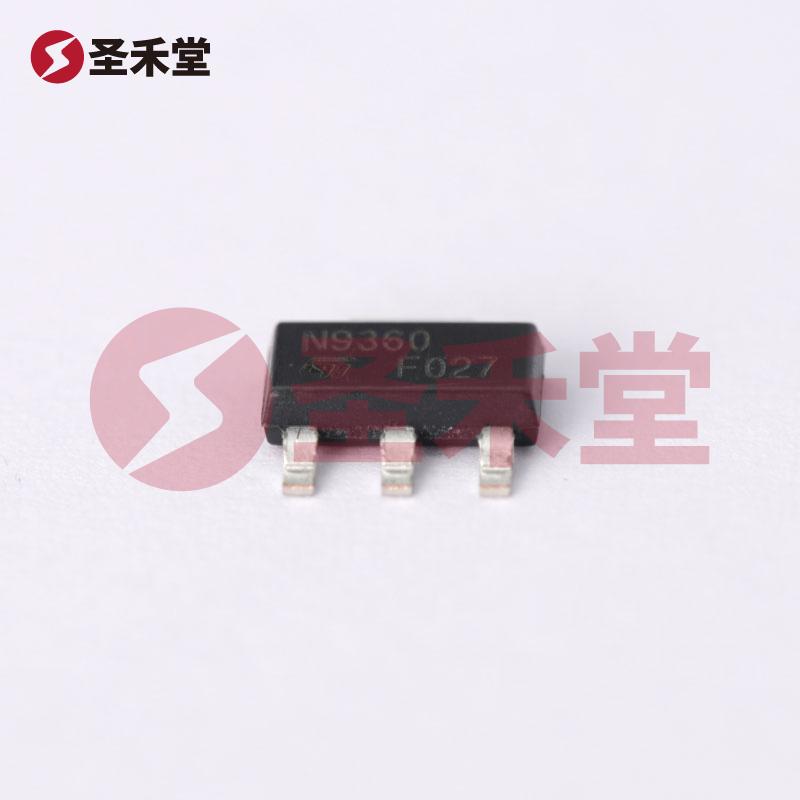

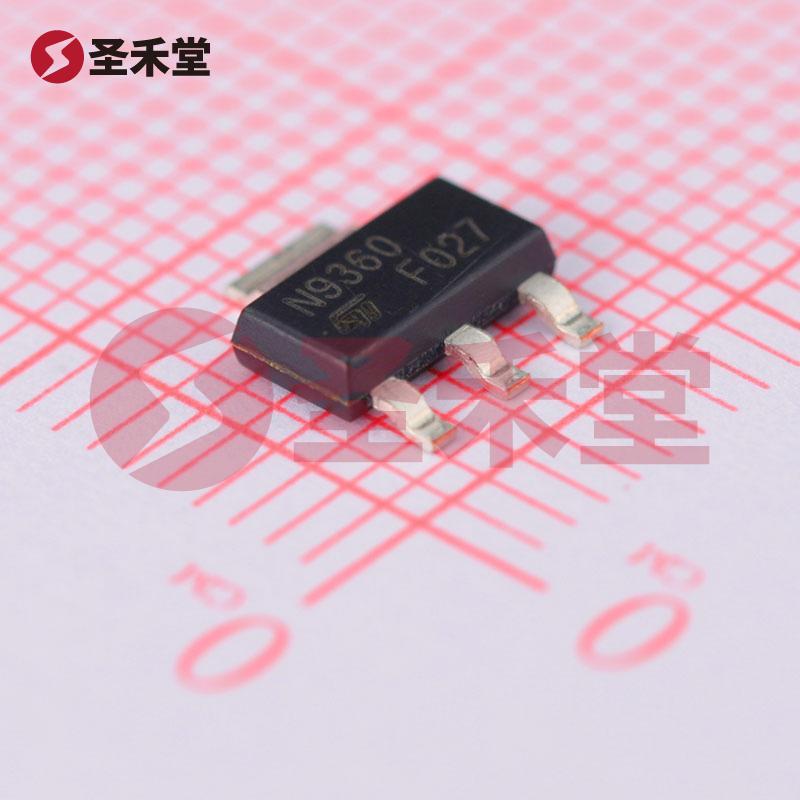

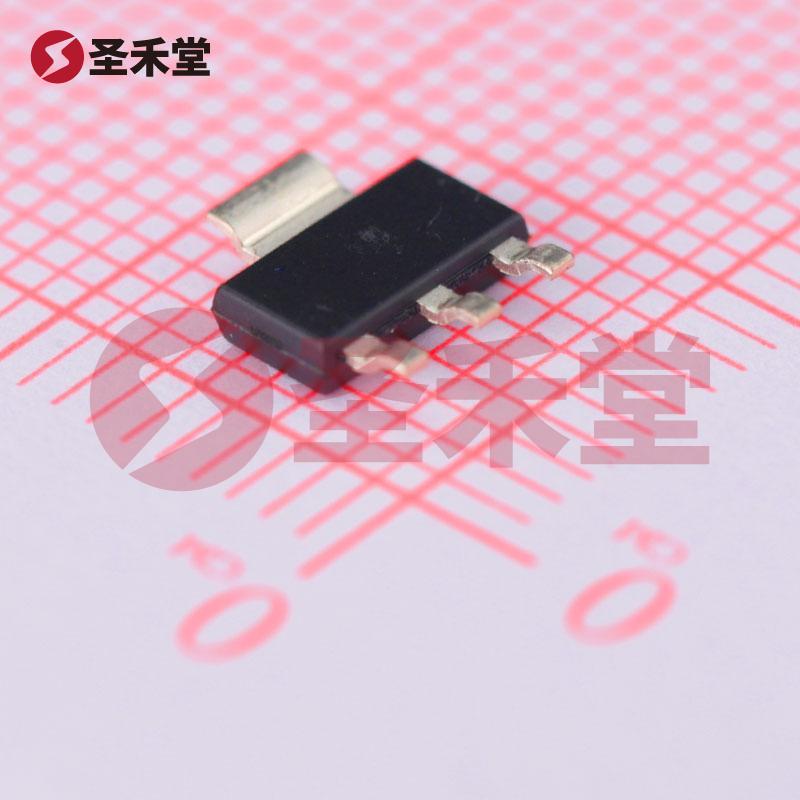

STN9360采用SOT-223封装，具有小巧的表面贴装设计。这种封装形式不仅便于自动化生产和组装，同时也有助于提高电路板的空间利用率。产品的封装设计确保了优良的热管理，能够在高功率应用下有效散热。

应用领域

STN9360广泛应用于以下领域：

1. 开关电源: 由于其高电压和中等电流特性，STN9360能够高效地控制开关电源中的电流，实现稳定输出。
2. 音频放大器: 其低饱和压降特性使其在音频放大器的输出阶段表现出色，能够提供高品质的声音输出。
3. 线性调节器: STN9360可作为线性调节器中的关键组件，确保稳定的电压输出，适用于各种电源管理系统。
4. 马达驱动: 在直流马达驱动应用中，STN9360能够有效控制马达的启停和调速。
5. 信号放大: 由于具有高增益特性，该器件非常适合用于信号放大电路中，提高信号的强度。

性能优势

STN9360凭借其卓越的电气性能，在电路设计中提供了多种优势：

• 高集电极电流和耐压: 高达500mA的Ic和600V的Vceo使得STN9360适用于高负载和高电压的工作情况，从而支持广泛的应用需求。
• 低饱和压降: 500mV的Vce(sat)特性能够有效降低功耗，提高系统的整体效率，延长电子设备的使用寿命。
• 高直流电流增益（hFE）: 120的最小电流增益提高了放大器的效率，使得设计人员能够在低驱动电流条件下实现更强的输出。
• 环境适应性强: 最高工作温度可达150°C，确保了其在高温环境中的稳定性和可靠性。

总结

STN9360以其卓越的电气特性和小巧的封装形式，为设计人员提供了一个理想的PNP晶体管解决方案。无论是在开关电源、音频放大、电源管理还是马达驱动应用中，STN9360都能够满足苛刻的性能要求并确保系统的高效运行。凭借意法半导体的产品质量和可靠性，STN9360无疑是现代电子设计中不可或缺的重要元器件。
