TLP2704(TP,E(T

产品概述：TLP2704 (TP, E(T)

一、产品简介

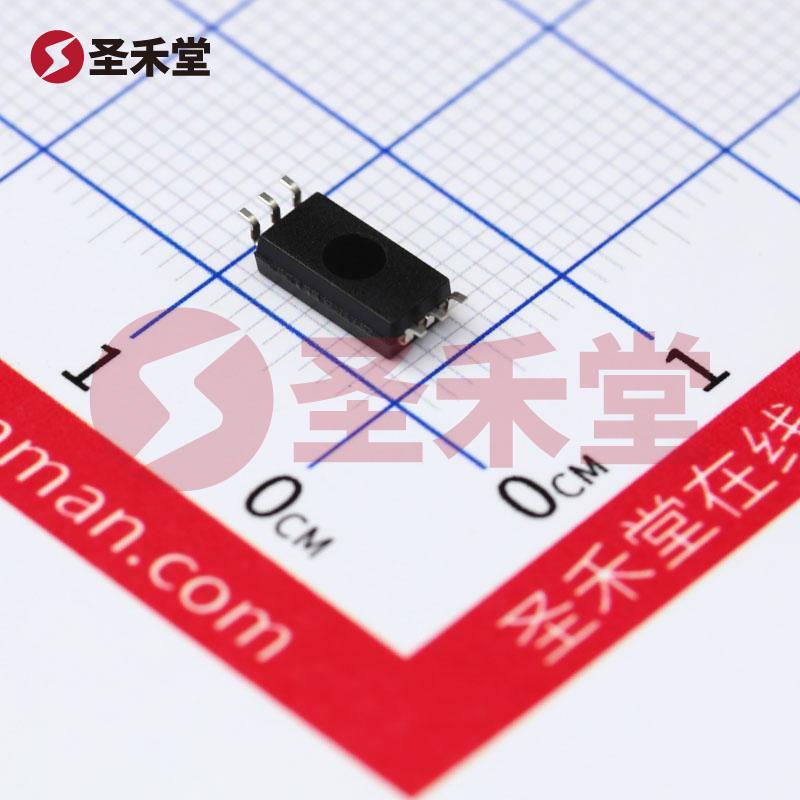

TLP2704 是一款来自东芝（Toshiba）的高性能逻辑输出光耦，具有广泛的应用前景。其工作电压范围为 4.5V 到 30V DC，能够适应多种电源条件，特别适用于工业自动化、通信设备、医疗仪器及其他电子设备中进行信号隔离和噪声抑制。TLP2704 采用 SOP-6 封装，具有小巧的体积和出色的电气性能。

二、产品特性

1. 高电压隔离：TLP2704 的隔离电压高达 5000V，可以有效地保护后端电路免受高电压瞬态的影响，有助于提高系统的可靠性。

2. 快速响应时间：该光耦具有 20 kV/µs 的瞬态电压/电流变化速率，能够快速响应输入信号，满足高频率信号传输的需求。这对于数字信号的及时处理尤为重要。

3. 宽工作电压范围：4.5V 至 30V DC 的工作电压范围使其适用性更强，用户可以根据具体的电源设计灵活选择。

4. 小型封装设计：SOP-6 封装小巧，可以帮助设计人员节省 PCB 空间，满足紧凑型电子产品的设计要求。

5. 出色的线性性能：TLP2704 在多个条件下具备良好的线性度，使其在模拟和数字电路中均能高效工作。

三、应用领域

以下是 TLP2704 的一些主要应用领域：

1. 工业自动化：在机器控制、运动控制系统中使用光耦进行信号隔离，可以有效消除地回路电流的干扰，从而提高系统的稳定性。

2. 通信设备：光耦可用于电话交换机、数据线信号传输中，以确保不同电平之间的安全隔离和信号完整性。

3. 医疗设备：在医疗仪器中，TLP2704 的高隔离电压和快速响应特性确保了设备的安全性和可靠性。

4. 电源管理：光耦在开关电源、稳压电源的反馈电路中也得到了广泛的应用，能够精确传递驱动信号。

5. 消费电子：如家庭自动化系统、音视频设备中，TLP2704 帮助实现信息的安全传输和光电隔离功能。

四、技术规格

• 额定输入电压：4.5V 至 30V DC
• 隔离电压：5000V
• 响应速率：20 kV/µs
• 封装类型：SOP-6
• 工作温度范围：-40°C 至 +85°C
• 输入电流范围：适合多种控制信号的输入需求（具体值请参考数据手册）。

五、总结

TLP2704 (TP, E(T) 作为东芝推出的逻辑输出光耦，不仅具有高性能的电气特性，还兼具灵活的应用场景，能够满足现代电子设备中对信号隔离和噪声抑制的严格要求。随着电子技术的不断进步和发展，根据具体需求选择合适的光耦产品至关重要。TLP2704 因其卓越的性能、可靠的工作特性以及小巧的封装设计，在各种高频和高压应用中都能够发挥出色的效果，为设计工程师提供了一个强有力的解决方案。
