TIP3055

TIP3055 产品概述

概述

TIP3055 是一款高性能的 NPN 类型功率晶体管，广泛应用于功率放大器和开关电源等电子电路中。它由意法半导体（STMicroelectronics）生产，具有卓越的电流和电压处理能力，能够在苛刻的环境条件下高效运行。TIP3055 的主要应用领域包括音频放大器、工业电源、伺服控制和电动机驱动电路等。

关键参数

1. 额定功率：TIP3055 的最大功率额定值为 90W。这使其能够在高功率应用中表现出色，适用于需要大量功率驱动的设备。

2. 集电极电流 (Ic)：TIP3055 支持最大集电极电流 15A，为高电流应用提供了良好的解决方案，适合电动机和变压器等设备的驱动。

3. 集射极击穿电压 (Vce)：集射极击穿电压达到 100V，这使得 TIP3055 能够在较高电压环境下稳定工作，适用于电源和高压电路。

4. 饱和压降 (Vce(sat))：在不同的集电极电流 (Ic) 下，TIP3055 的饱和压降为 3V @ 3.3A 和 10A。这一指标对功率损耗和热管理非常重要，降低饱和压降可以有效提高电路的整体效率。

5. 截止电流 (Ic(max))：在给定条件下，其最大集电极截止电流为 700µA，这确保了在关闭状态下的低泄漏电流，从而提高了电路的效率。

6. 直流电流增益 (hFE)：TIP3055 在 4A 和 4V 时的最小直流电流增益 (hFE) 为 20。这种增益特性使其在放大和开关应用中表现良好，能够有效地控制较大电流的应用。

7. 工作温度：该器件的工作温度范围为 150°C（TJ），确保在高温环境中仍可稳定运行，适合工业和交通设备等需求较高的应用场合。

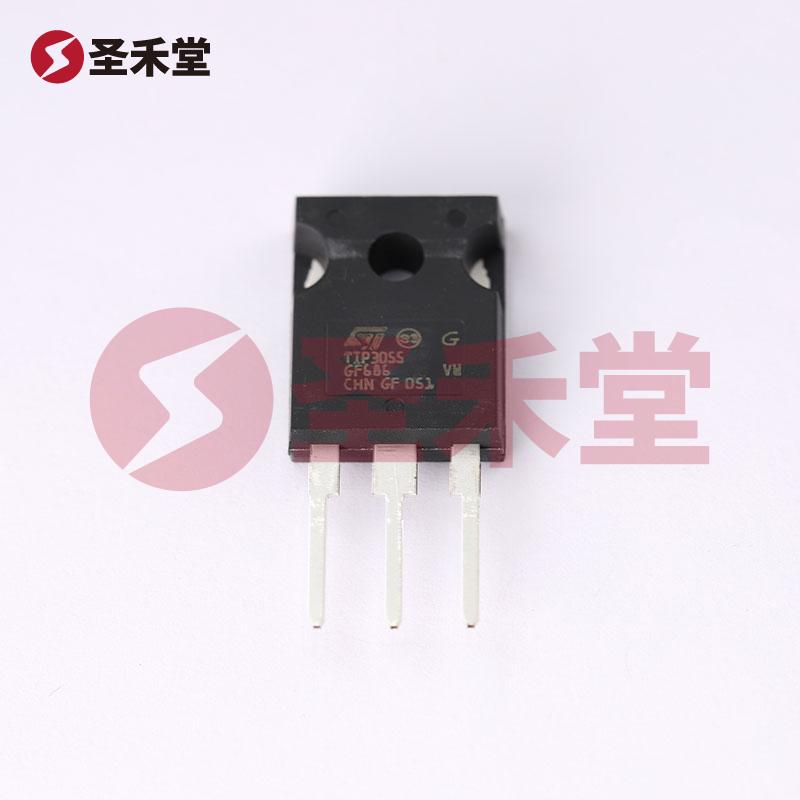

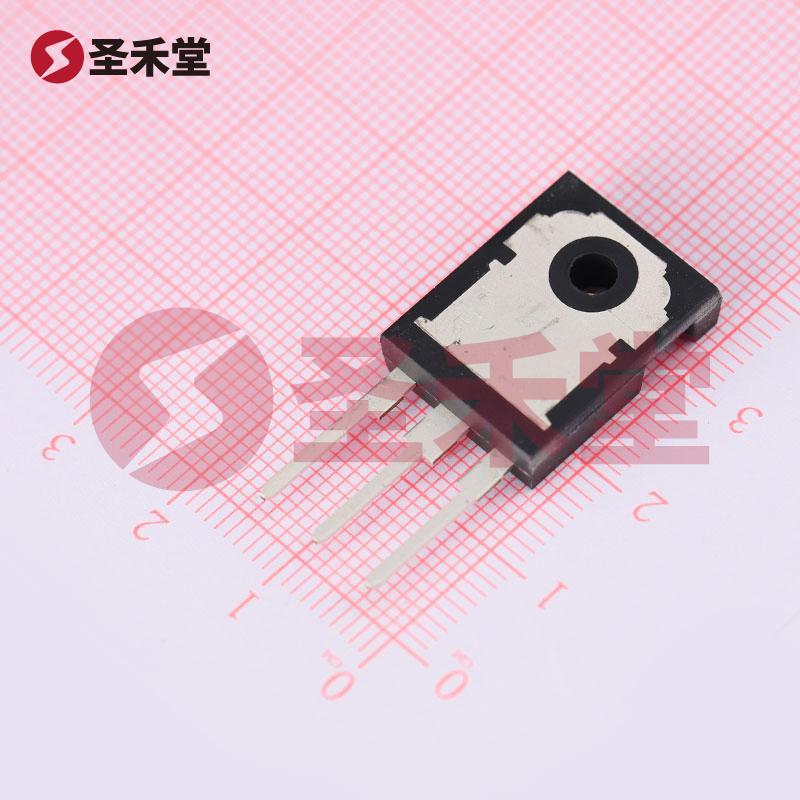

8. 安装类型和封装：TIP3055 采用 TO-247-3 封装，支持通孔安装。这种封装设计使得其能方便地与散热器结合，以提升散热效果，延长使用寿命。

应用场景

TIP3055 可用于多种应用场合，包括但不限于：

• 音频放大器：由于其高输出功率和良好的线性特性，TIP3055 广泛用于高保真音频放大器中，能够为扬声器提供稳定的驱动。

• 开关电源：由于其高电流和电压能力，该晶体管在开关电源电路中被用作主开关，能够高效控制电能的传输。

• 电动机驱动：TIP3055 可用作电动机控制中的开关元件，以实现对电动机的精准控制，适合用于机器人和自动化设备中。

• 伺服控制系统：在复杂的伺服系统中，TIP3055 可以用作高功率放大元件，负责高电流的信号放大。

性能优势

作为一款功率三极管，TIP3055 具有如下优势：

• 高功率处理：其 90W 的功率处理能力使其适合高功率应用。

• 可靠性强：高达 150°C 的工作温度提高了在极端条件下的稳定性。

• 能效高：低饱和压降特性优化了电源效率，减少能量损耗。

• 易于集成：TO-247 封装的设计使其与散热器的结合变得方便，易于在多种电路中集成。

结论

TIP3055 是一款优秀的功率三级管，具有广泛的应用潜力，其高性能和可靠性使其成为电子工程师和设计师的热门选择。无论是在音频放大、电源管理还是复杂的控制系统中，TIP3055 都能满足高效、稳定的要求，帮助开发出更高品质的电子产品。
