SPX5205M5-L-3-3/TR

产品概述：SPX5205M5-L-3-3/TR

一、概述

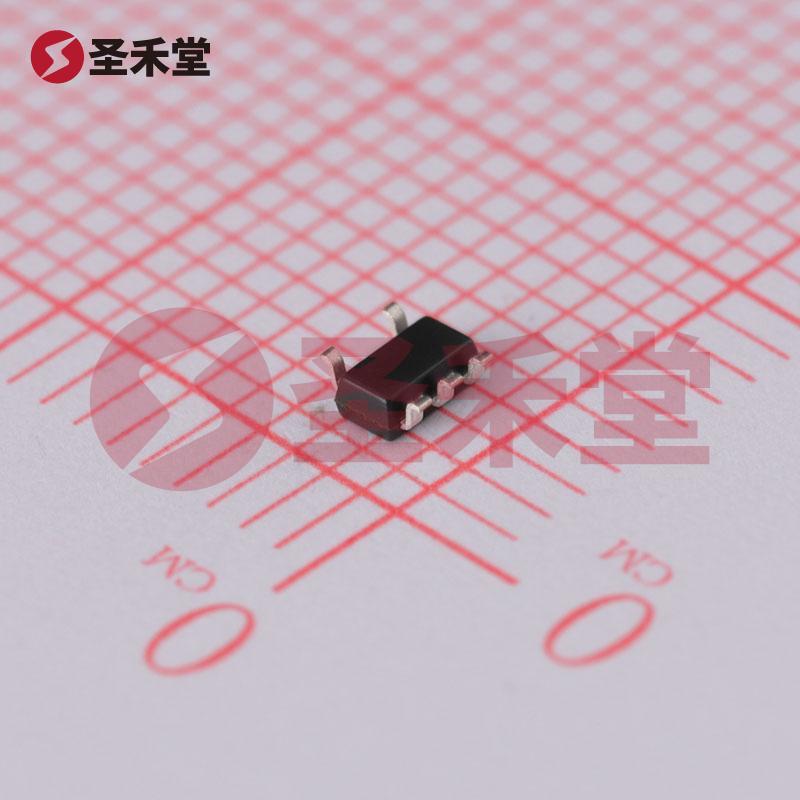

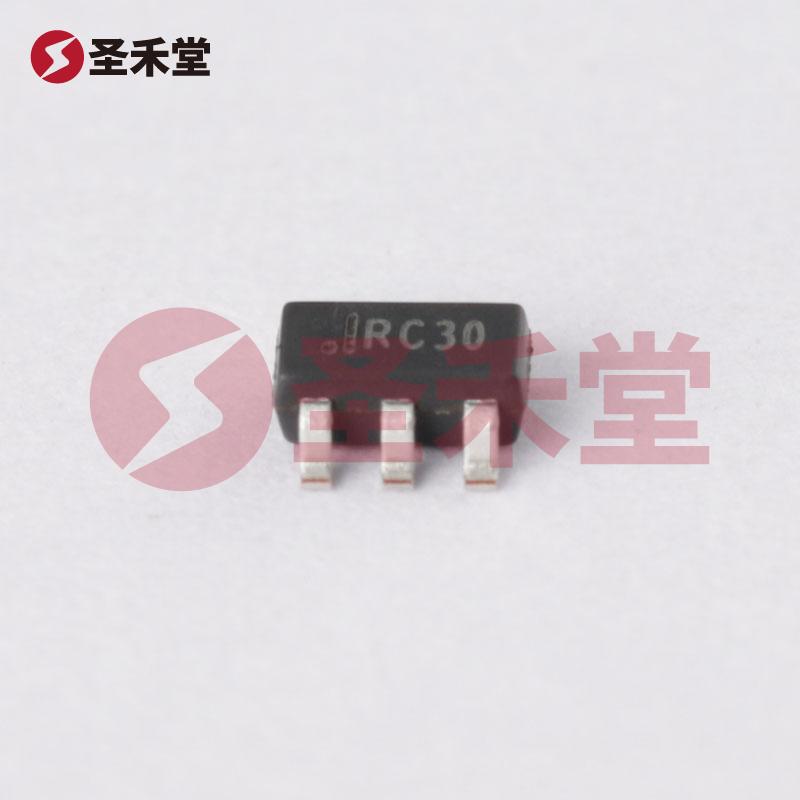

SPX5205M5-L-3-3/TR 是一款由 EXAR（艾科嘉）公司生产的线性稳压器（LDO），采用 SOT-23-5 封装，旨在为各种电子设备提供稳定的 3.3V 输出电压。这款 LDO 的输入电压范围最大可达 16V，适合多种应用场景，同时它的输出电流能力高达 150mA，满足大多数中小型电源需求。

二、技术规格与特点

1. 输出类型与电压
   SPX5205M5-L-3-3/TR 的输出电压是固定的，具体为 3.3V。固定输出电压设计简化了电路设计，消除了对外部电阻分压器的需求，提升了整体稳定性和可靠性。

2. 最大输入电压与输出电流
   该 LDO 支持的最大输入电压为 16V，适应范围广泛的电源供电环境，同时输出电流可达到 150mA，能够满足低功耗电子设备及模块的需求。

3. 低压降特性
   SPX5205M5-L-3-3/TR 具有优良的压降特性，最大压降为 350mV 在 150mA 输出电流下。这意味着在输入电压和输出电压之间，高效转换的同时，能有效降低功率损耗，提升电源工作效率。

4. 低静态电流消耗
   在工作状态下，最大工作电源电流为 2.5mA，其低静态电流特点使其在应用于长时间工作且电力供应受限的环境中表现出色，帮助延长设备的工作周期。

5. 良好的 PSRR（纹波抑制比）
   SPX5205M5-L-3-3/TR 拥有高达 70dB（频率范围：10Hz ~ 100kHz）的纹波抑制比，能够有效过滤输入电源的噪声，确保输出电压的高稳定性和低纹波特性，非常适合对电源干净程度要求高的应用。

6. 宽广的工作温度范围
   该 LDO 的工作温度范围为 -40℃ 至 125℃（TJ），适合不同环境温度的应用，无论是工业设备还是消费类电子产品均可灵活使用。

三、应用场景

SPX5205M5-L-3-3/TR 在众多应用中表现出色，适用于：

• 便携式电子设备：如手持设备、智能穿戴设备等，因其低功耗和固定输出电压的特点，能够有效延长电池使用寿命。
• 通信设备：在需要稳定电源以保证信号质量的通信模块中，SPX5205M5-L-3-3/TR 提供了可靠的电力支持。
• 嵌入式系统：在需要 3.3V 电压电源的微控制器及相关外围电路中，作为电源管理的关键元件使用。
• 工业控制：在不同温度环境下工作的设备中，适应其宽温范围满足了各种工业应用的要求。

四、总结

SPX5205M5-L-3-3/TR 以其优异的性能参数、高效的能量管理以及出色的电流输出能力成为广泛使用的 LDO 稳压器之一。无论是在消费类电子、通信、还是工业领域，都能提供稳定低噪声的电源解决方案。对于设计工程师而言，这款产品无疑是实现高效电源管理的一次优质选择。通过对其特性与应用的了解，工程师们能够更好地实现产品的性能需求。
