VLS4012ET-100M
VLS4012ET-100M参数
| 精度 | ±20% | 额定电流 | 890mA |
| 直流电阻（内阻） | 228mΩ | 电感值 | 10uH |
| 类型 | 绕线 | 材料 - 磁芯 | 铁氧体 |
| 电感 | 10µH | 容差 | ±20% |
| 额定电流（安培） | 890mA | 电流 - 饱和 | 890mA |
| 屏蔽 | 屏蔽 | DC 电阻 (DCR) | 228 毫欧最大 |
| 工作温度 | -40°C ~ 105°C | 电感频率 - 测试 | 1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | 非标准 |
| 大小 / 尺寸 | 0.157" 长 x 0.157" 宽（4.00mm x 4.00mm） | 高度 - 安装（最大值） | 0.047"（1.20mm） |
VLS4012ET-100M手册
VLS4012ET-100M概述

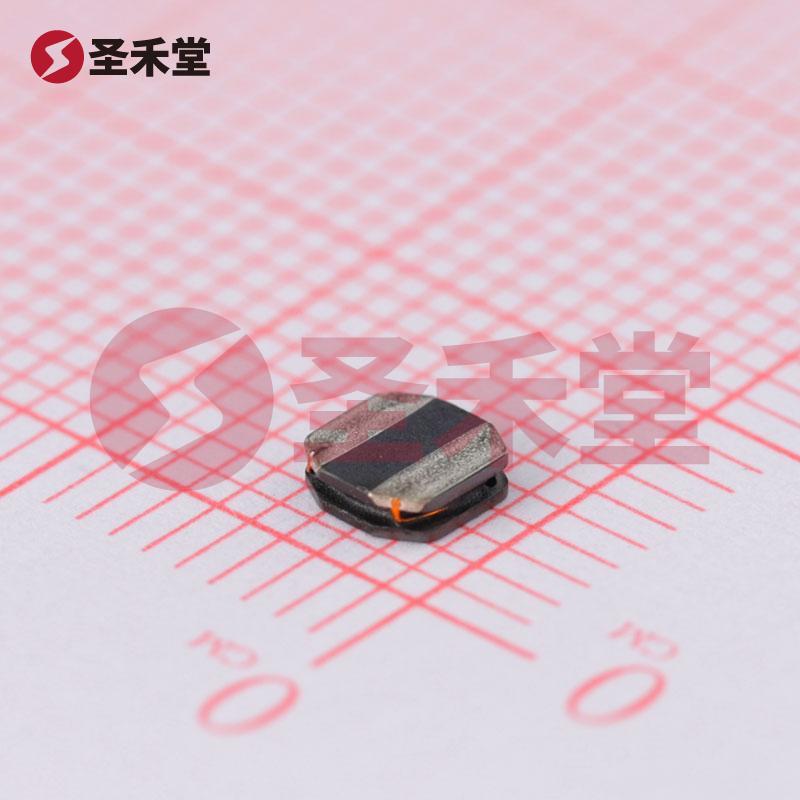

VLS4012ET-100M 产品概述
产品背景
TDK是全球知名的电子元器件制造商，其在电感器领域有着深厚的技术积淀。VLS4012ET-100M 电感器是TDK提供的一款高性能、电流较大的绕线式功率电感，适用于多种现代电子应用。其卓越的性能表现及稳定性使其在电源管理、滤波和噪声抑制等方面得到了广泛认可。
主要参数
- 电感值: 10 µH
- 额定电流: 890 mA
- 直流电阻（内阻）: 228 mΩ
- 电流饱和: 890 mA
- 温度范围: -40°C 至 105°C
- 封装尺寸: 4.00 mm x 4.00 mm x 1.20 mm
- 频率测试: 1 MHz
- 精度: ±20%
- 类型: 绕线式
- 材料: 磁芯为铁氧体
- 安装类型: 表面贴装型
- 屏蔽: 具备屏蔽设计
产品特点
高额定电流: VLS4012ET-100M 支持高达 890 mA 的额定电流，使其适用于高功率的应用场景，如DC-DC转换器和电源管理模块。该电感的设计确保在额定条件下的稳定性和可靠性。
紧凑型封装: 该产品采用表面贴装型(SMD)的设计，尺寸为4.00 mm x 4.00 mm x 1.20 mm，适合空间受限的电路板设计。小巧的外形使其易于集成并减小整体设备的体积。
宽广的工作温度范围: VLS4012ET-100M 的工作温度范围为 -40°C 到 105°C，能够在极端环境条件下工作，使其适合汽车电子、工业控制以及其他要求严苛的应用场合。
高频性能: 在1 MHz的测试频率下，电感保持良好的性能，适合高频开关电源和谐波滤波器的设计需求。其低直流电阻也有助于提升整体系统的能效。
铁氧体磁芯: 采用铁氧体材料的磁芯提供了高的导磁性能，减小了电感器在工作过程中的能量损耗。此外，铁氧体的屏蔽设计能够有效降低电磁干扰，提升应用系统的信号完整性。
应用场景
VLS4012ET-100M 适用于各种需要电流传输和能量存储的场合，其广泛的应用包括但不限于：
- DC-DC转换器: 用于提供稳定的电压输出，适合移动设备和电源管理模块。
- 电源滤波: 在电源线路中抑制高频噪声，有效提高供电质量。
- 电机驱动: 作为电感器用于电机驱动电路，以改善功率转换效率和系统稳定性。
- 无线电频率应用: 在高频电路中，用于阻抗匹配和能量储存等。
总结
VLS4012ET-100M 功率电感器凭借其突出的参数、卓越的性能及可靠性，成为当前各类电源管理系统中的重要组成部分。其小巧的封装、较大的额定电流和广泛工作温度范围使其适用于多种新兴电子应用。无论是在预算有限的消费电子，还是在要求严格的工业环境中，TDK的VLS4012ET-100M 电感器都能有效满足客户的需求。
