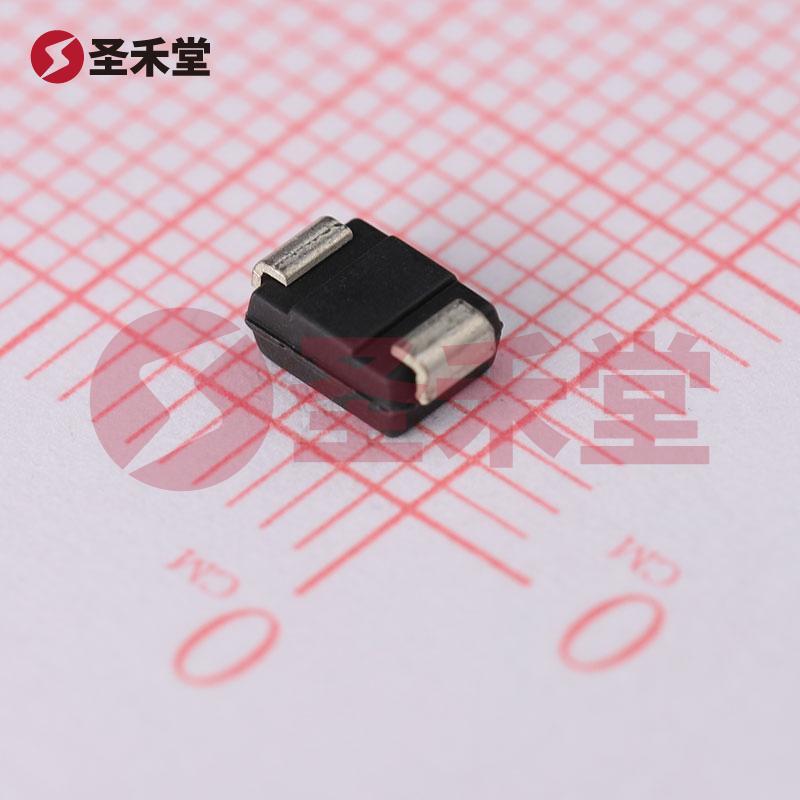

STPS3L60U

STPS3L60U 产品概述

1. 产品简介

STPS3L60U是一款高性能肖特基二极管，设计用于各种电子设备中的整流应用。其具有卓越的电气特性和高可靠性，尤其适合用于电源管理、开关电源(PSU)、DC-DC转换器、逆变器及其他高频应用场合。该二极管由意法半导体（STMicroelectronics）制造，凭借其先进的封装技术和出色的材料性能，成为了市场上颇具竞争力的选择。

2. 主要参数

• 直流反向耐压（Vr）: 60V
• 平均整流电流（Io）: 3A
• 正向压降（Vf）: 620mV @ 3A
• 反向泄漏电流: 150µA @ 60V
• 工作温度范围: -55°C 至 +150°C
• 封装类型: 表面贴装型（SMB，DO-214AA）

3. 电气特性

STPS3L60U的直流反向耐压高达60V，能够确保在复杂电路中稳定工作。在承受3A的高电流负荷时，其正向压降仅为620mV，这一特性可帮助减少功耗，有助于提高整个电路的能效，尤其在电源设计中尤为重要。肖特基二极管在切换损耗和反向恢复时间方面表现出色，其快速恢复时间≤500ns，使其适用于高频开关应用，提供更低的开关损耗。

4. 反向泄漏电流

STPS3L60U在60V的工况下反向泄漏电流为150µA，相对较低的泄漏电流特性使其在高压应用中表现更加稳定，减少了热量的积聚及潜在的能量损失，这对于低功耗设计至关重要。

5. 工作温度与可靠性

该二极管的结温最大可达150°C，广泛适用于严苛的工作环境。在电子产品的长期稳定性和可靠性上，STPS3L60U表现出众，符合通信设备、汽车电子以及各种消费电子产品的需要。

6. 安装与应用

STPS3L60U采用SMB封装，适合表面贴装技术（SMD），这使其在现代电子设备的小型化和轻量化设计中更具优势。由于其杰出的电流和温度特性，该产品非常适合用作开关电源的整流器，以及太阳能逆变器、LED驱动电路、直流电机驱动及其他需要高效率、高速切换的场景。

7. 竞争优势

在众多肖特基二极管产品中，STPS3L60U凭借其品牌优势——意法半导体作为享誉全球的电子元器件制造商，提供了一系列经过严格测试和验证的可靠产品。此外，STPS3L60U的优异电性能和耐高温特性，确保其在激烈的市场竞争中占有一席之地。

8. 结論

STPS3L60U不仅具备高反向耐压、低正向压降和低反向泄漏，还能够在高温环境下保持良好的性能，确保其在各种应用中的可靠性与效率。无论是在需求高度集成的智能设备，还是在对功耗控制极为严格的电源系统中，STPS3L60U都是理想的选择。随着科技的进步和应用范围的扩展，STPS3L60U会在更多领域展现出其优越的电气特性及高效的表现。
