SP3485EN-L/TR

SP3485EN-L/TR 是一款广泛应用于数据通信领域的低功耗半双工收发器，特别适合 RS-422 和 RS-485 通信协议。该器件由知名品牌 EXAR (艾科嘉) 生产，凭借其优异的性能和灵活的应用特性，已成为工业自动化、仪器仪表和远程设备连接等众多应用的理想选择。

基本特性

SP3485EN-L/TR 的基本参数包括：

• 类型: 半双工收发器，支持 RS-422 和 RS-485 通信协议。
• 驱动器/接收器配置: 1 个驱动器和 1 个接收器，适合点对点或多点通信系统。
• 电源电压: 该收发器在 3.0V 到 3.6V 的电压范围内稳定工作，支持 3.3V 的工作电压，非常适合现代低电压设计。
• 数据速率: 最高支持 10Mbps 的数据传输速率，能满足大多数高速数据通信需求。
• 接收器滞后: 具有 20mV 的接收器滞后，提升了信号的噪声容忍度，改善了通信的可靠性。
• 工作温度: 该器件适应广泛的工作温度范围，从 -40°C 到 85°C，确保在严苛环境下的稳定运行。

封装与安装

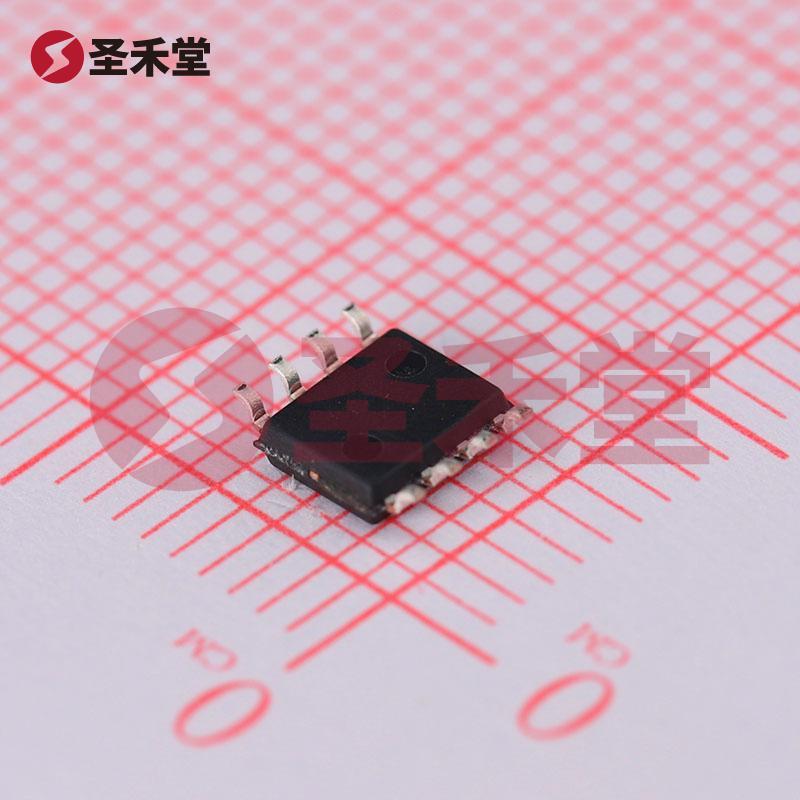

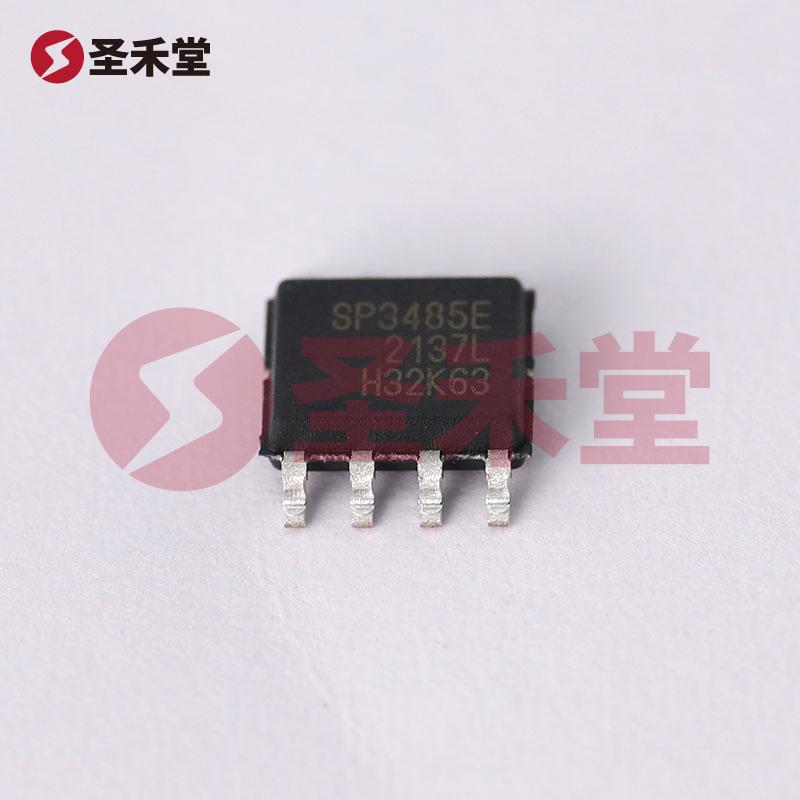

SP3485EN-L/TR 采用 8-SOIC 封装，便于表面贴装（SMD），适合自动化装配线路板。其紧凑的尺寸设计使得在空间受限的应用中也能方便集成，保持系统的高密度布局。

性能优势

1. 低功耗设计: SP3485EN-L/TR 特别注重低功耗的特性，非常适合电池供电的应用，能够有效延长设备的使用时间。

2. 高抗干扰性: RS-485 协议的设计使其在具挑战性的环境中（如工业现场）表现出色，对电磁干扰（EMI）具有很强的抵抗能力，保证了数据传输的稳定性。

3. 多点通信功能: 支持多达 32 个设备连接在同一总线上，适合构建广泛的网络通讯系统。无论是在工业控制、自动化系统还是数据采集设备中，该器件均能发挥其优势。

4. 易于集成: SP3485EN-L/TR 经过专门设计，能够简单集成进各种电路中。其兼容标准 RS-422 与 RS-485 协议，开发者可以方便地在现有的系统中直接应用。

应用场景

SP3485EN-L/TR 的应用场景十分广泛，主要包括但不限于以下几个方面：

• 工业自动化: 在传感器、执行器和其他设备之间实现高效的数据传输。
• 远程监控: 适合于收集传感器数据及设备状态，支持远程的数据读取与控制。
• 智能家居: 可用于智能设备之间的通信，提升家居自动化的便捷性与效率。
• 交通控制系统: 车辆监控和交通信号控制等应用。

总结

SP3485EN-L/TR 收发器，凭借其优越的电气特性、广泛的应用兼容性以及稳定的工作性能，已成为工业和现代电子设计中不可或缺的元件之一。其低功耗、高速传输的特性使得它在多种复杂环境下均能高效工作，是实现设备间可靠通信的理想选择。在进行设计和选型时，SP3485EN-L/TR 是一个值得优先考虑的解决方案，帮助工程师应对未来的数据通信挑战。
