SN75HVD12DR

SN75HVD12DR 产品概述

1. 产品介绍和应用场景

SN75HVD12DR 是德州仪器（Texas Instruments）推出的一款高性能半双工收发器，专为RS-422和RS-485通信协议设计。其广泛应用于工业自动化、楼宇控制、数据通信、仪器仪表、嵌入式系统等领域，适合需要可靠性和稳健性的长距离串行通信解决方案。

2. 基本特性

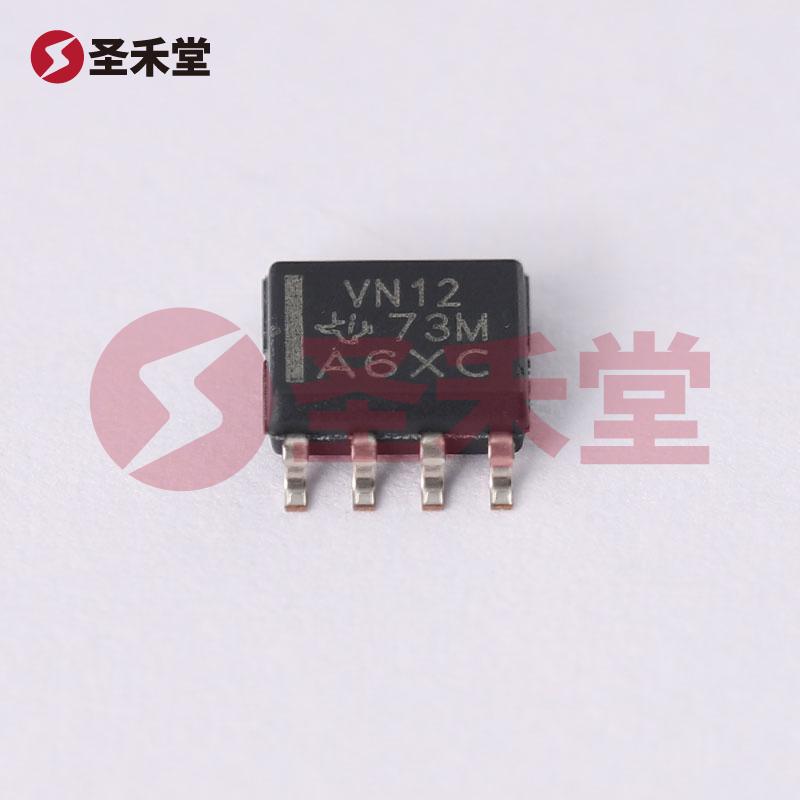

SN75HVD12DR 采用表面贴装型（SMD）封装，具有标准的8-SOIC封装形式，便于在现代自动化生产线和小型化电子设备中使用。该收发器工作温度范围为0°C至70°C，适合绝大多数商业应用场景。

其主要特点包括：

• 半双工模式：设备支持半双工通信，意味着在特定时刻只能进行发送或接收，适用于许多控制与监测系统。
• 高数据速率：SN75HVD12DR 支持最高1Mbps的数据传输速率，能够满足大多数应用对传输速度的需求。
• 接收器滞后：接收器滞后为35mV，确保在数据接收过程中具有良好的抗干扰能力，提升信号的稳定性和可靠性。
• 灵活供电电压：其工作电压范围为3V至3.6V，使其能够在多种电源环境下安全运行。

3. 电气特性

SN75HVD12DR 的电气特性为其在各种应用中的表现提供了坚实保证。其最大传输距离可达4000英尺（约1219米），非常适合长距离通信。此外，该收发器的驱动器和接收器数均为1/1，能够简化设计并降低系统复杂性。

其典型的驱动和接收特性保证了数据的可靠性，能够在恶劣环境下保持稳定的传输。得益于其高抗干扰能力，能有效减少由于环境因素（如电磁干扰）导致的数据错误。

4. 设计考虑

在设计时，开发者需要注意SN75HVD12DR 的连接与布局。由于是基于RS-422和RS-485的物理层标准，确保正确的终端匹配和电缆布线是十分重要的，以避免信号反射和数据损失。

SN75HVD12DR 的引脚排列设计简单，同时具有清晰的功能区分，使得开发者能够迅速完成原型设计与实际应用。为了保证信号的完整性，建议遵循RS-485通信的最佳实践，例如使用差分信号对和地线隔离等。

5. 总结

作为德州仪器（TI）的一款出色的半双工收发器，SN75HVD12DR 以其牢靠的性能、经济的功耗和广泛的应用范围，成为设计工程师在长期数据传输解决方案中的优选。这款收发器不仅在工业自动化、环境监测以及数据采集等领域表现出色，同时它的适用特性和灵活的电源要求，使其在各种嵌入式系统中都能发挥重要作用。无论是在设计初期的原型阶段，还是在最终产品的量产中，SN75HVD12DR 都是高效、可靠、高质量通信的理想选择。
