SMBJ20A

SMBJ20A 产品概述

一、产品简介

SMBJ20A 是一款高性能的瞬态电压抑制（TVS）二极管，被广泛应用于电源和信号线路的保护。该产品专为保护敏感电子元件免受瞬态过电压的影响而设计，特别是在电力电子和通信设备中的应用。它的主要功能是限制瞬态电压，确保设备在瞬态干扰事件（例如雷击、电磁干扰和静电放电）下的安全性和可靠性。

二、核心参数

• 极性: Unidirectional（单向）
• 峰值脉冲电流（10/1000µs）: 最高可达18.6A
• 箝位电压: 32.4V
• 击穿电压（最小值）: 22.2V
• 反向关断电压（典型值）: 20V
• 功率 - 峰值脉冲: 600W
• 工作温度范围: -65°C ~ 150°C

三、封装与安装

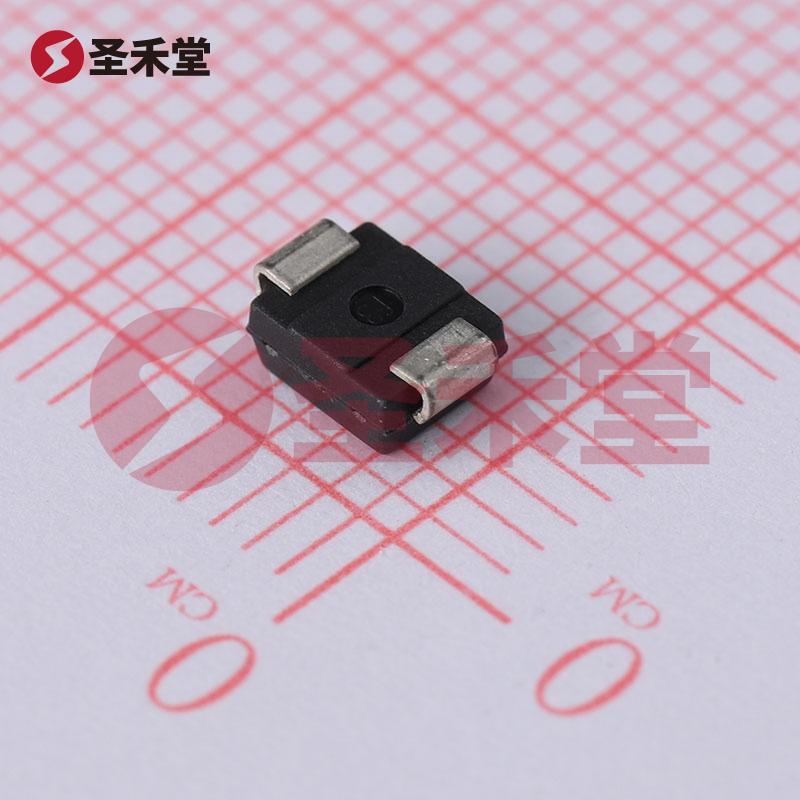

产品采用 SMB（DO-214AA）封装，体积小，适合于表面贴装技术（SMT）应用。由于其小型化设计，SMBJ20A 可以轻松集成到各种电路板中。安装方便，使得设计工作更为高效，有助于提高产品的市场竞争力。

四、应用场景

SMBJ20A 适用于电源线路保护，以及在通信线路、汽车电子和消费电子设备中保护关键元件。具体应用包括：

• 电源适配器和电源模块
• 数据通信设备
• 各类工控设备
• 车辆中的电子控制单元
• 家用电器及相关电子产品

SMBJ20A 通过有效限制瞬态电压，使其对应的被保护设备免受电压激增及其带来的损坏，延长了设备的使用寿命。

五、工作原理

当电路中出现瞬态过电压事件时，SMBJ20A 会迅速响应，通过其低击穿电压特性将过高的电压限制在一定范围内。其箝位特性确保了在瞬态事件的高电流导致的电压升高被限制在32.4V，进而保护后续元器件。以上流程使设备免受损坏，保持良好性能。

六、产品优势

• 高效保护: 能够抑制高幅度的瞬态电压，提高电路和设备的抗干扰能力。
• 温度范围广: 适应多种恶劣环境，适合于极端温度条件下的应用需求。
• 设计灵活性: 小巧的表面贴装封装让其适用于各种电路设计中，便于集成和降低产品成本。

七、总结

SMBJ20A 是一款出色的瞬态电压抑制二极管，具备良好的电气性能和优越的环境适应能力，为各类电子设备提供强大的过电压保护。无论是在工业、消费电子还是通信领域，其可靠性和高效性能使其成为电子设计工程师的首选。维护设备的安全性和可靠性是每一个电子设计的核心，SMBJ20A 将会是您产品设计中的重要保障。
