SMAJ10A

产品概述：SMAJ10A TVS 二极管

一、产品简介

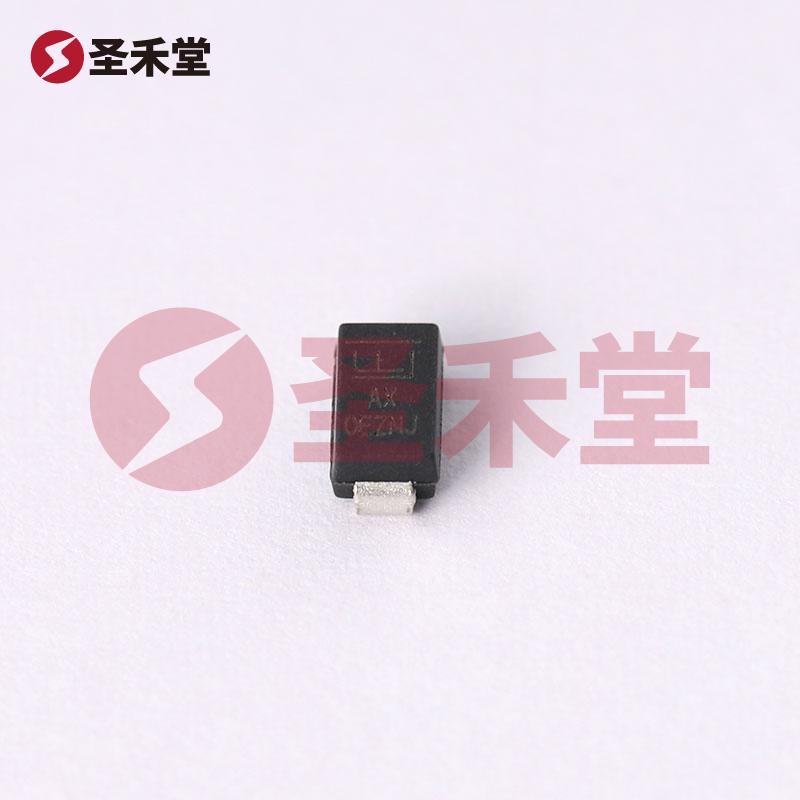

SMAJ10A 是一款来自美国 Littelfuse 的表面贴装型瞬态电压抑制器（TVS 二极管），采用 DO-214AC 封装，主要用于保护敏感电子元件免受瞬态电压和浪涌电流的影响。该器件具有优异的电压保护性能，尤其在工业、汽车以及消费电子设备等应用领域表现突出。

二、主要特性

• 极性：单向设计（Unidirectional），适用于对电压方向有明确要求的应用，确保在反向电压下能够有效工作并避免器件损坏。
• 击穿电压（最小值）：11.1V，确保二极管在遭受瞬态电压时迅速响应，并在额定电压下保持稳定。
• 反向关断电压（典型值）：10V，表明在额定反向电压下，电流几乎为零，缓存和泄漏电流极低。
• 箝位电压：在 23.5A 峰值脉冲电流下，箝位电压为 17V，有效限制瞬态电压对后端电路的危害。
• 峰值脉冲电流（10/1000µs）：23.5A，具有良好的瞬态处理能力，能够满足多种应用需求。
• 功率 - 峰值脉冲：400W，能够承受较高的瞬时功率，保障电路的安全。
• 工作温度范围：-65°C ~ 150°C，支持广泛的工作环境，确保在恶劣条件下的可靠性。

三、应用场景

SMAJ10A 适用于各种应用场景，包括但不限于：

• 电源保护：在各种电源电路中，该器件提供有效的瞬态电压保护，防止电源浪涌对设备造成损害。
• 通信设备：在通信设备中应用，保护数据线路免受瞬态电压干扰，确保稳定的数据传输。
• 消费电子：广泛应用于手机、电视、计算机等设备，保护其核心电路和接口。
• 工业设备：在工业控制系统及自动化设备中应用，确保设备的安全和持久的性能。

四、封装与安装

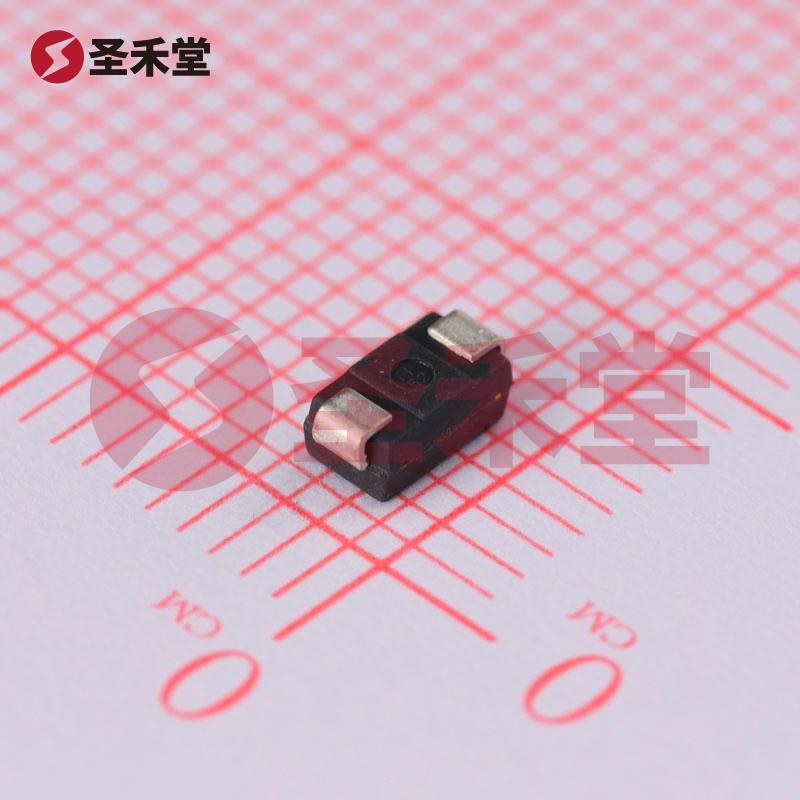

SMAJ10A 采用 DO-214AC（SMA）封装，具有小型化、便于表面贴装的特点。这种封装形式使得器件可以方便地集成到各种电路板设计中，同时降低了电路板的总体空间要求，提升了布局的灵活性。

五、总结

SMAJ10A TVS 二极管凭借其优越的性能参数、广泛的工作温度范围以及便于集成的封装特点，适合用于需要瞬态电压保护的多个应用领域。作为 Littelfuse 品牌的产品，它在保护电路组件方面提供了强有力的保障，是电子设备开发与维护中的理想选择。无论是在严苛的工业环境下，还是在日常消费电子产品中，SMAJ10A 都能确保设备稳定性与安全性，是业界内备受推崇的保护元件之一。
