RAF040P01TCL
RAF040P01TCL参数
| 封装/外壳 | 3-SMD，扁平引线 | FET类型 | P沟道 |
| 漏源极电压（Vdss） | 12V | 栅源电压 Vgss | -8V |
| 安装类型 | 表面贴装(SMT) | FET 类型 | P 通道 |
| 技术 | MOSFET（金属氧化物） | 漏源电压（Vdss） | 12V |
| 25°C 时电流 - 连续漏极 (Id) | 4A（Ta） | 驱动电压（最大 Rds On，最小 Rds On） | 1.5V，4.5V |
| 不同 Id、Vgs 时导通电阻（最大值） | 30 毫欧 @ 4A，4.5V | 不同 Id 时 Vgs(th)（最大值） | 1V @ 1mA |
| 不同 Vgs 时栅极电荷 (Qg)（最大值） | 37nC @ 4.5V | Vgs（最大值） | -8V |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 4000pF @ 6V | 功率耗散（最大值） | 800mW（Ta） |
| 工作温度 | 150°C（TJ） | 供应商器件封装 | TUMT3 |
RAF040P01TCL手册
RAF040P01TCL概述

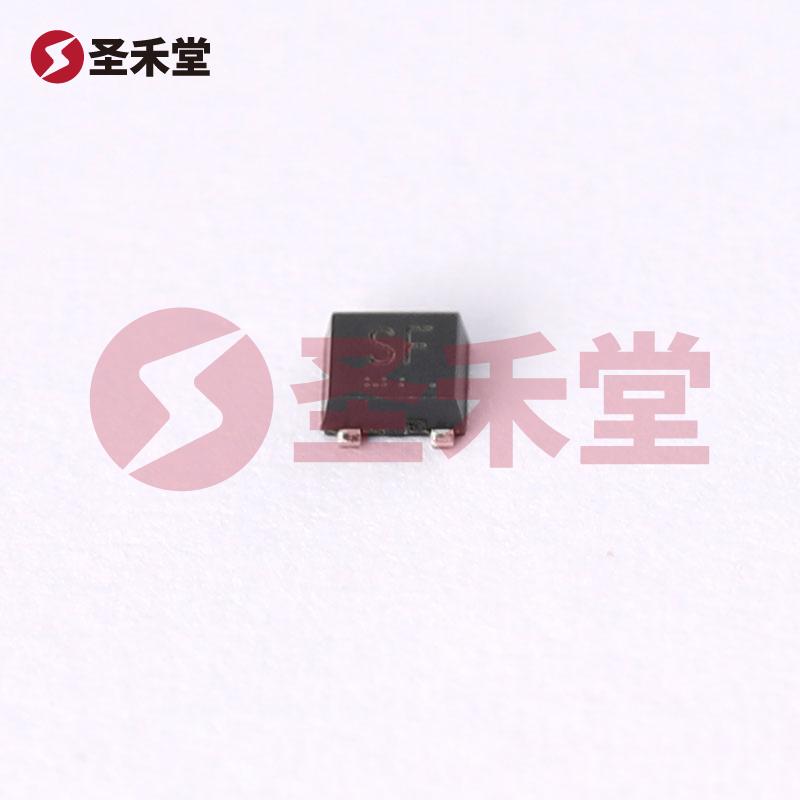

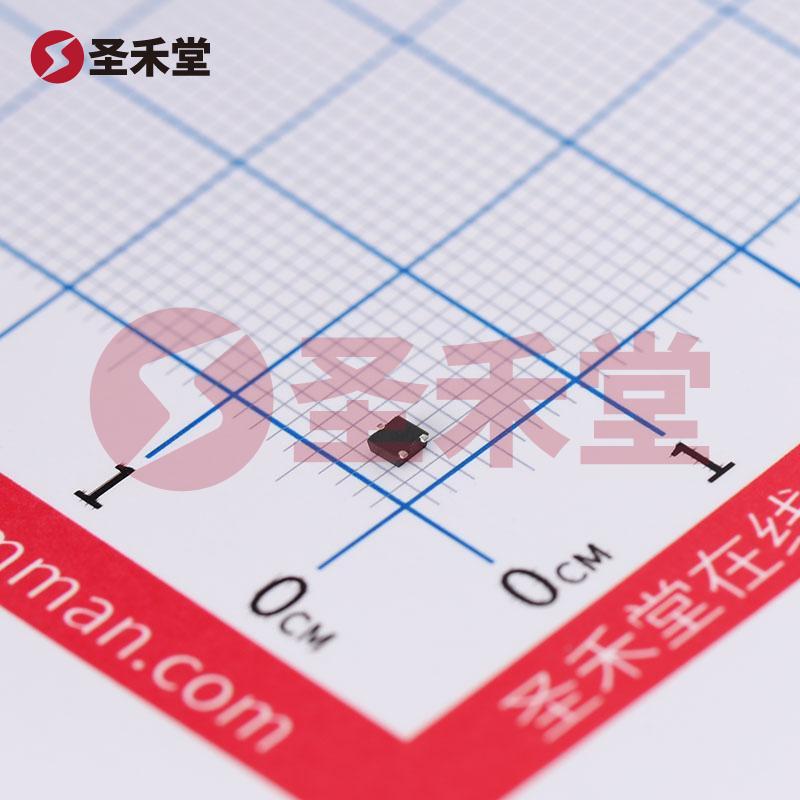

产品概述：RAF040P01TCL P沟道MOSFET
一、基本信息
RAF040P01TCL是由知名半导体制造商ROHM（罗姆）推出的一款高性能P沟道MOSFET，采用3-SMD（扁平引线）封装。该器件能够为电源管理和开关调节应用提供出色的性能，主要应用于高压和大电流场景。
二、主要参数
封装类型：3-SMD，扁平引线，适合表面贴装（SMT）技术，使得在现代电路设计中更易于集成和生产。
FET类型：P通道MOSFET，能够有效地在负载与电源之间提供开关控制，适合用于反向电流保护及高效率电源开关。
漏源极电压（Vdss）：最高12V，适用于低压应用。
连续漏极电流（Id）：4A @ 25°C，提供出色的电流承载能力，适合多种负载场景。
栅源电压（Vgss）：最大-8V，确保在栅极与源极之间保持安全的电压幅度。
导通电阻（Rds(on)）：最大30毫欧在4A，4.5V下，表示在工作状态下低损耗，能够提高系统的能效。
栅极阈值电压（Vgs(th)）：最大1V @ 1mA，确保器件在低电压条件下能够快速导通，提升启动性能。
输入电容（Ciss）：最大4000pF @ 6V，带来更快的开关速度和更低的驱动功耗。
功率耗散：最大800mW，适应各种电子操作条件，同时确保器件的稳定性与可靠性。
工作温度：设计工作温度高达150°C（TJ），使其在严酷环境条件下仍具备良好的性能。
三、应用场景
RAF040P01TCL的P通道特性和适合的电气参数使其非常顺应多样化应用的需求：
电源管理：此MOSFET广泛应用于电源模块中，能够有效调节电源的开关控制。
电动机驱动：适合电动机控制领域，在电动机启停和调速过程中提供可靠支持。
消费电子：可用于智能家居、便携式设备等领域的电源切换，确保设备安全运行。
功率转换器：在DC-DC转换器中，发挥其低导通电阻的优势，提供良好的能效。
四、产品优势
节能高效：由于其低导通电阻和较高的功率耗散能力，RAF040P01TCL能够在节省功耗的同时提升电路的整体能效。
耐高温：优异的耐温性使其能够在各种严苛环境中持续稳定工作，增强了可靠性。
易于集成：其表面贴装的设计便于自动化生产，同时适应当今小型化、轻量化的产品设计趋势。
快速响应：较高的栅极电荷和低输入电容使得该MOSFET在开关过程中响应迅速，从而提高了系统性能。
五、总结
ROHM的RAF040P01TCL P沟道MOSFET是一款在性能、效率和可靠性上表现优异的器件。凭借其多样的应用潜力和技术优势，适合于现代电子设备的各种高低压电源管理需求。无论是在消费电子、工业控制，还是在车载电子应用中，RAF040P01TCL都能够为设计工程师提供强有力的支持, 是各种电源管理系统中不可或缺的重要元件。
