PMBTA56,215

PMBTA56,215 产品概述

一、产品简介

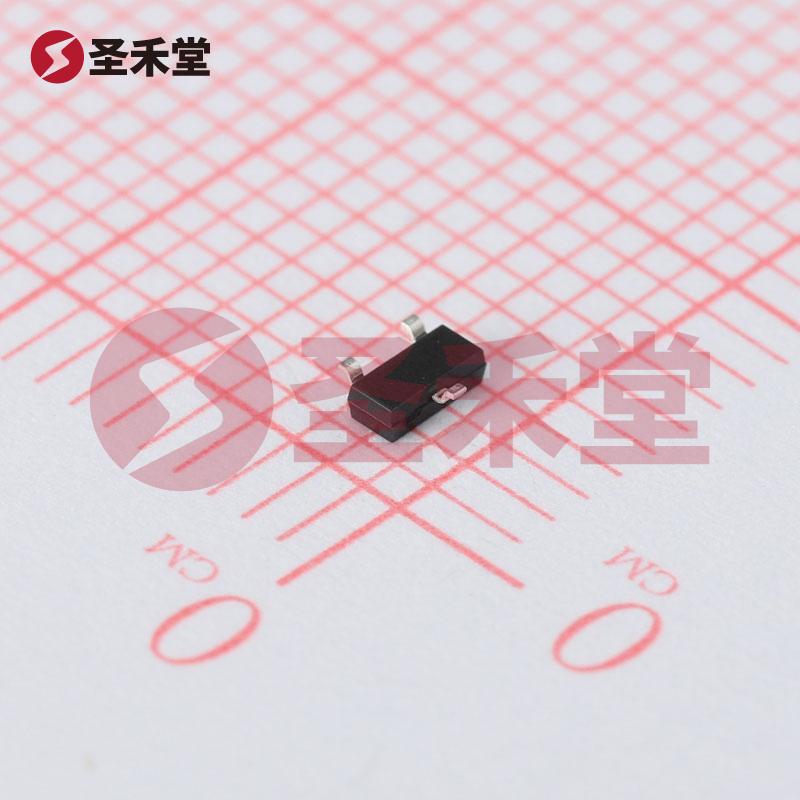

PMBTA56,215 是一款由安世(Nexperia)公司生产的高性能PNP型双极晶体管（BJT），专为多种电子应用而设计。此元件采用紧凑的SOT-23-3封装，适合表面贴装类型，能够满足现代电子设备对空间小型化和高效能的需求。PMBTA56,215 的额定功率为250mW，适合用于控制电流和放大信号，非常适合用在高频通信、开关电源、驱动电路以及各类信号处理应用中。

二、主要参数

1. 额定功率：250mW

   • 该产品能够持续承受250毫瓦的功率输出，使其在各种应用中具备良好的耐用性和稳定性。

2. 集电极电流 (Ic)：最大500mA

   • PMBTA56,215 能够处理高达500毫安的集电极电流，适合驱动中等功耗的负载。

3. 集射极击穿电压 (Vce)：最大80V

   • 此晶体管的集射极击穿电压可达80伏，确保在高电压应用中的安全性。

4. 饱和压降 (Vce(sat))：

   • 在不同的基极电流 (Ib) 下，该晶体管在集电极电流 (Ic) 为10mA及100mA时，饱和压降分别最大为250mV，这有助于提高功率效率，降低功耗。

5. 集电极截止电流 (ICBO)：最大50nA

   • 低的集电极截止电流对于电路的功耗和信号干扰控制非常重要。

6. 直流电流增益 (hFE)：最小100 @ 100mA, 1V

   • 高达100的直流电流增益表示其在放大应用中的良好性能，可确保信号的有效放大。

7. 工作频率：最高50MHz

   • PMBTA56,215的跃迁频率为50MHz，适合用于高频信号处理。

8. 工作温度：可最高达到150°C (TJ)

   • 高温工作范围使其能够在恶劣环境下可靠工作。

9. 封装类型：SOT-23-3

   • 该产品采用流行的SOT-23-3封装，便于自动化贴装和焊接，降低了生产成本。

三、应用领域

PMBTA56,215 在多种电子应用中表现卓越，主要包括：

• 开关电源：在电源供应单位中担任开关角色，有效控制功率的通断。

• 信号放大：在音频、无线电及其他信号处理电路中用作信号放大器。

• 负载驱动：能够驱动电机、继电器和其他负载，适用于电路保护和控制功能。

• 线性放大器：适合用于线性放大应用，如传感器信号调理。

四、总结

PMBTA56,215 是一款出色的PNP类型晶体管，凭借其高性能的电气参数、耐高温特性及小巧的封装形式，能够广泛应用于现代电子设备中。无论是在信号处理、功率控制还是开关电源领域，PMBTA56,215 都展现出灵活性和可靠性，为设计师提供了有效的解决方案。通过选择此款晶体管，客户可以在性能与效率之间取得良好的平衡，提升整体电路的性能与可靠性。
