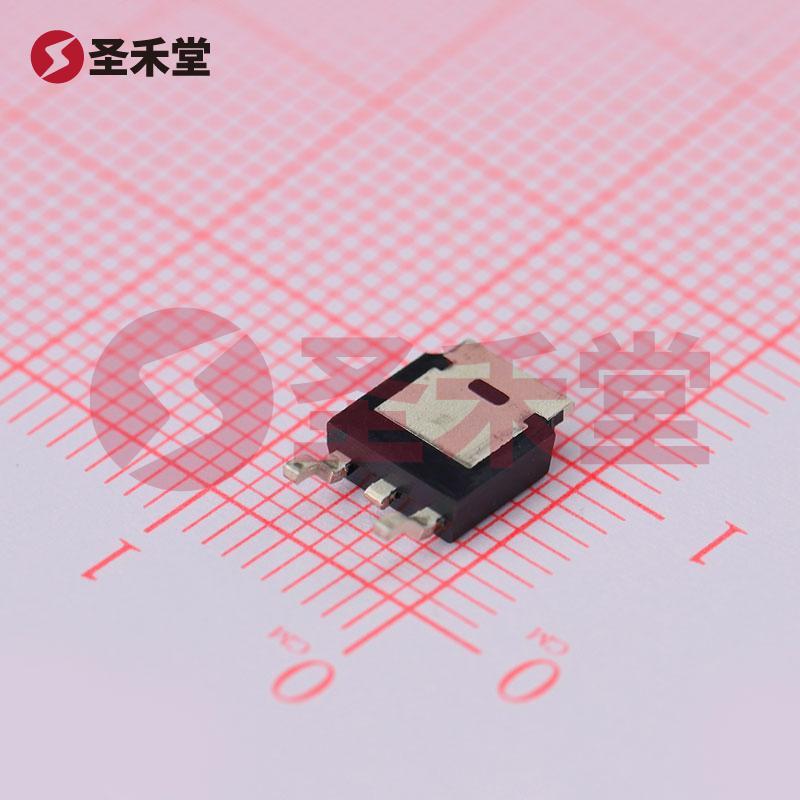

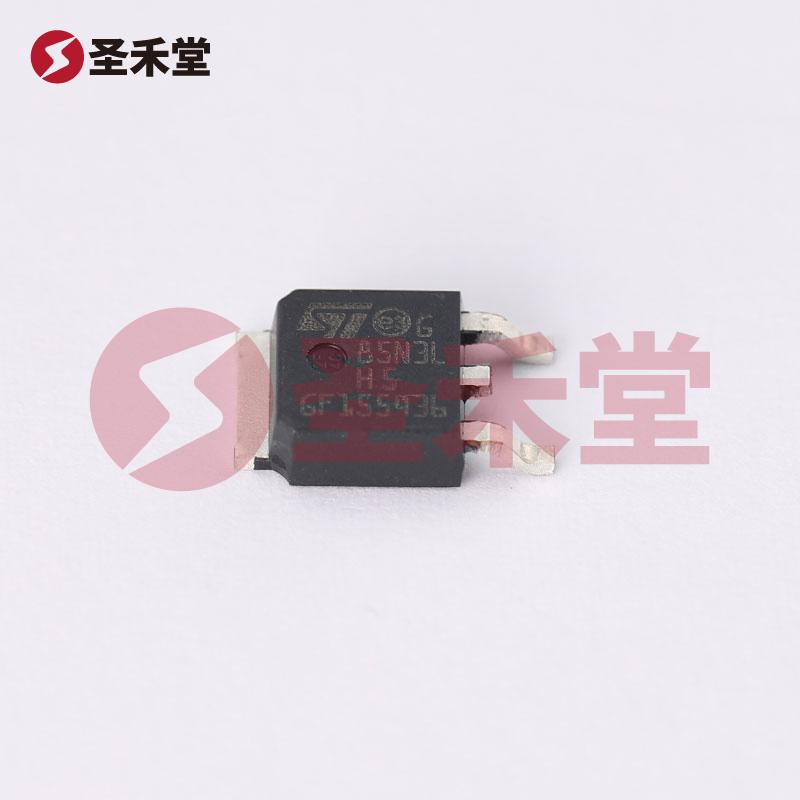

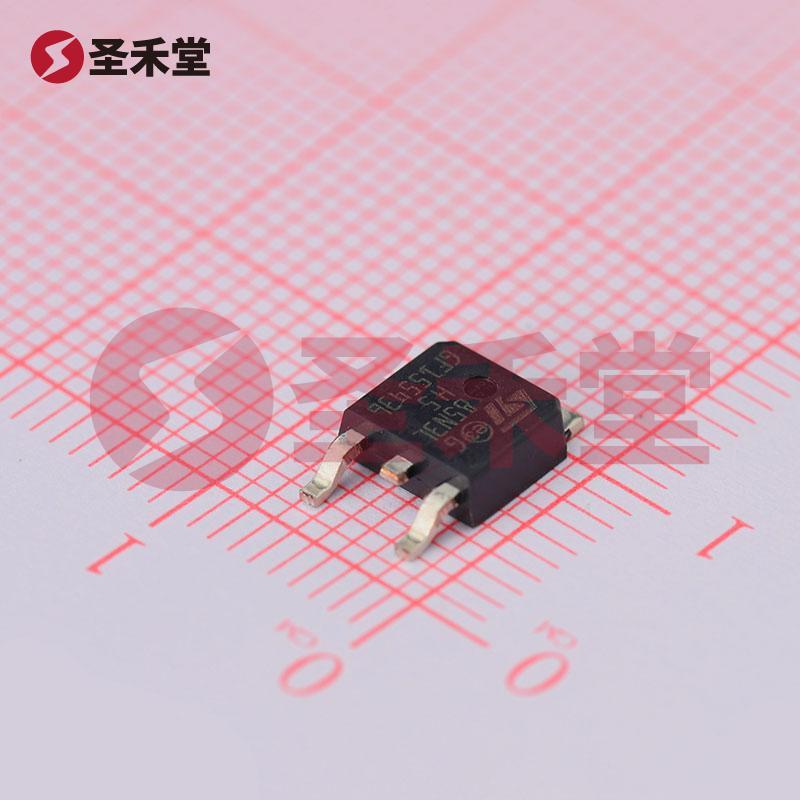

STD85N3LH5 产品实物图片
STD85N3LH5 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

STD85N3LH5

商品编码: BM0000283636
品牌 :
ST(意法半导体)
封装 :
DPAK
包装 :
编带
重量 :
-
描述 :
表面贴装型-N-通道-30V-80A(Tc)-70W(Tc)-DPAK
库存 :
0(起订量1,增量1)
批次 :
14+
数量 :
X
0.748
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.748
--
100+
¥0.499
--
1250+
¥0.453
--
25000+
产品参数
产品手册
产品概述

STD85N3LH5参数

封装/外壳TO-252-3,DPak(2引线+接片),SC-63FET类型N沟道
漏源极电压(Vdss)30V安装类型表面贴装(SMT)
FET 类型N 通道技术MOSFET(金属氧化物)
漏源电压(Vdss)30V25°C 时电流 - 连续漏极 (Id)80A(Tc)
驱动电压(最大 Rds On,最小 Rds On)5V,10V不同 Id、Vgs 时导通电阻(最大值)5 毫欧 @ 40A,10V
不同 Id 时 Vgs(th)(最大值)2.5V @ 250µA不同 Vgs 时栅极电荷 (Qg)(最大值)14nC @ 5V
Vgs(最大值)±22V不同 Vds 时输入电容 (Ciss)(最大值)1850pF @ 25V
功率耗散(最大值)70W(Tc)工作温度175°C(TJ)
供应商器件封装DPAK

STD85N3LH5手册

STD85N3LH5概述

产品概述:STD85N3LH5 N-通道 MOSFET

一、基本信息

STD85N3LH5是一款由意法半导体(STMicroelectronics)生产的N通道金属氧化物场效应管(MOSFET),其主要特征为高效能的开关能力和高电流处理能力。这款元器件在封装形式上采用TO-252-3(即DPAK),具有良好的散热性能和体积小巧的优势,方便在表面贴装(SMT)的应用环境中使用。

二、产品特性

  1. 封装与结构

    • STD85N3LH5采用DPAK封装,具有2引线和接片设计,适合表面贴装。这种封装形式不仅能有效简化PCB布局,还能降低板上空间的占用。
  2. 电气参数

    • 漏源极电压(Vdss): 30V,适用于低至中等电压应用。
    • 连续漏极电流(Id): 80A(在85°C的热条件下),能够满足高电流负载的需求。
    • 导通电阻(Rds(on)): 在10V的栅源电压下,导通电阻最高可达5毫欧,在40A的漏极电流下,显示出极低的功耗特性。
    • 栅源阈值电压(Vgs(th)): 最大值为2.5V @ 250µA,确保MOSFET在较低电压下即可启动,有利于降低控制电压的要求。
    • 栅极电荷(Qg): 在5V时,最大为14nC,表示该器件在工作中的开关响应速度。
    • 工作温度: 该元器件能够在高达175°C的环境中稳定工作,适合高温应用。
  3. 功率管理

    • 功率耗散(Pd): 最大可达70W(在Tc条件下),为高功率应用提供了便利。
    • 适应性强,可以在各种条件下表现出良好的热特性和电气性能,确保其在实际应用中的可靠性和稳定性。

三、应用场景

STD85N3LH5广泛应用于多个领域,特别是在需要高电流、高效率和高温环境下的场合。具体应用包括但不限于:

  • 电源管理: 在开关电源、DC-DC转换器等设备中,作为高效的开关元件。
  • 电机控制: 在电动机驱动模块中,作为功率放大器,以实现精确的电机控制。
  • 电池管理系统: 在电池充电和放电管理中,帮助提高整体能量效率。
  • LED驱动: 在高功率LED驱动电路中,用于实现有效的电流控制和温度管理。

四、市场竞争力

STD85N3LH5凭借其低导通电阻、宽工作温度范围、高电流响应和良好的散热性能,具备了显著的市场竞争力。与其他同类产品相比,它能够在更高的电流和温度下工作,同时保持低的功耗和高的开关速率,适合先进的工业及消费类电子产品。

五、总结

总的来说,STD85N3LH5是一款高效能、高负载能力的N通道MOSFET,凭借其优越的电气特性和广泛的应用场景,使其成为工程师和设计师在进行电源管理、电机控制及其他高功率应用时的重要选择。通过采用DPAK封装,该元器件不仅提供了出色的热管理,还确保了在现代电子产品设计中的兼容性和可靠性。
