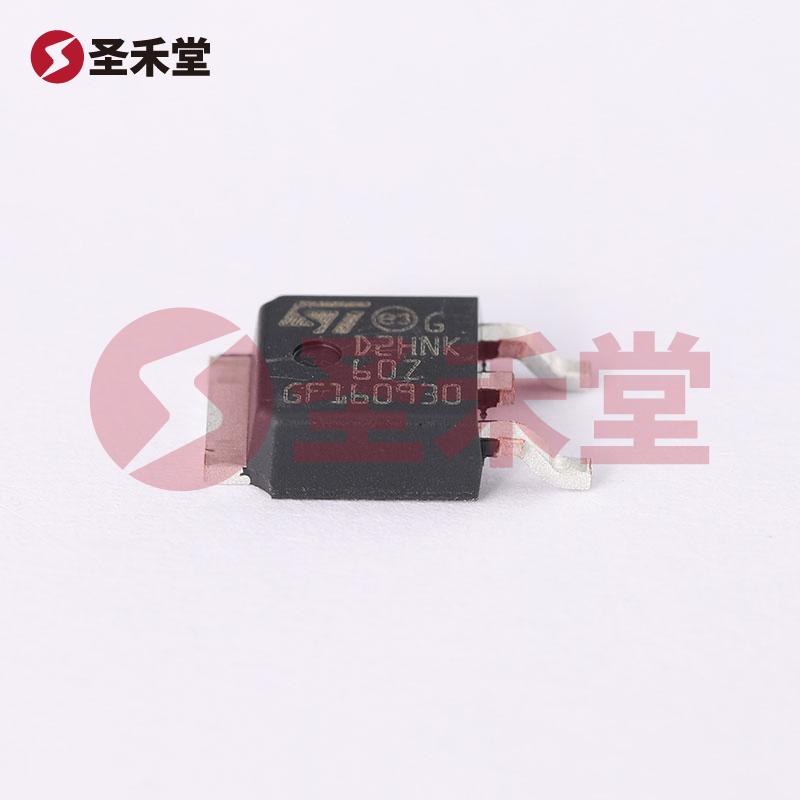

STD2HNK60Z 产品实物图片
STD2HNK60Z 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

STD2HNK60Z

商品编码: BM0000283633
品牌 :
ST(意法半导体)
封装 :
DPAK
包装 :
编带
重量 :
0.468g
描述 :
场效应管(MOSFET) 45W 600V 2A 1个N沟道 TO-252-2
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
1.62
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.62
--
100+
¥1.24
--
1250+
¥1.08
--
37500+
产品参数
产品手册
产品概述

STD2HNK60Z参数

安装类型表面贴装型不同 Id、Vgs 时导通电阻(最大值)4.8 欧姆 @ 1A,10V
技术MOSFET(金属氧化物)驱动电压(最大 Rds On,最小 Rds On)10V
25°C 时电流 - 连续漏极 (Id)2A(Tc)FET 类型N 通道
不同 Vds 时输入电容 (Ciss)(最大值)280pF @ 25VVgs(最大值)±30V
工作温度-55°C ~ 150°C(TJ)不同 Vgs 时栅极电荷 (Qg)(最大值)15nC @ 10V
漏源电压(Vdss)600V功率耗散(最大值)45W(Tc)
不同 Id 时 Vgs(th)(最大值)4.5V @ 50µA

STD2HNK60Z手册

STD2HNK60Z概述

产品概述:STD2HNK60Z N沟道MOSFET

1. 产品简介

STD2HNK60Z 是一款由意法半导体(STMicroelectronics)制造的高性能 N 通道金属氧化物半导体场效应管(MOSFET)。它适用于高压电源转换以及各种电气设备的开关应用,具备较大的电流处理能力和高效的导通性能。这款MOSFET的额定功率可达到 45W,允许的漏源电压(Vdss)高达 600V,使其非常适合用于需要高电压和高效率的电子电路。

2. 技术参数

  • 安装类型:表面贴装型,便于与现代电路板设计相容,减少占用空间并提升散热性能。
  • 最大导通电阻 (Rds(on)):在 Id = 1A 和 Vgs = 10V 时,其导通电阻最大值为 4.8Ω,确保在开关状态下能低损耗地传递电流。
  • 连续漏电流 (Id):在 25°C 温度条件下,最大连续漏电流为 2A,适合用于中功率应用。
  • 工作温度范围:其工作温度范围广泛,从 -55°C 到 150°C,能够在严苛环境中稳定工作,尤其适合工业和汽车应用。
  • 栅极驱动电压 (Vgs):最大驱动电压为 ±30V,提供灵活性以通过不同的控制信号实现高效开关。
  • 输入电容 (Ciss):在 Vds = 25V 时,其输入电容最大值为 280pF,良好的输入特性可带来更快的开关速度。
  • 栅极电荷 (Qg):栅极电荷为 15nC @ 10V,这是影响开关速度的重要参数,较低的Qg值能够实现更快的切换频率。
  • 阈值电压 (Vgs(th)):在 Id = 50µA 时的最大阈值电压为 4.5V,确保此MOSFET适合低电平驱动信号。

3. 应用领域

STD2HNK60Z MOSFET广泛应用于以下领域:

  • 开关电源:由于其高电压和高电流处理能力,适用于AC-DC和DC-DC转换器。
  • 电机驱动:能够高效驱动直流电机或步进电机,适合在嵌入式系统或工业控制系统中使用。
  • 逆变器:可用于太阳能逆变器和其他可再生能源系统,通过高效转换能量。

4. 关键优势

  • 高效能:通过较低的导通电阻(Rds(on))与较高的功率耗散额定值(45W),实现优异的电能转换效率,降低了功耗。
  • 高可靠性:其工作温度范围的广泛性和优越的热稳定性确保了产品在不同应用环境下的可靠性与长期使用寿命。
  • 紧凑设计:采用DPAK封装,适合高密度设计并支持自动化贴片,降低生产成本。

5. 结论

STD2HNK60Z N沟道MOSFET具备高压大电流和高效性能,是现代电子设备中不可或缺的元件。它的多元化应用和高可靠性确保在各种复杂场景中均能高效工作,符合当前市场对电子元件小型化和高性能的需求。无论是在电源管理、驱动应用还是工业自动化领域,STD2HNK60Z 都展现出色的性能和适应性,是电子工程师们的理想选择。
